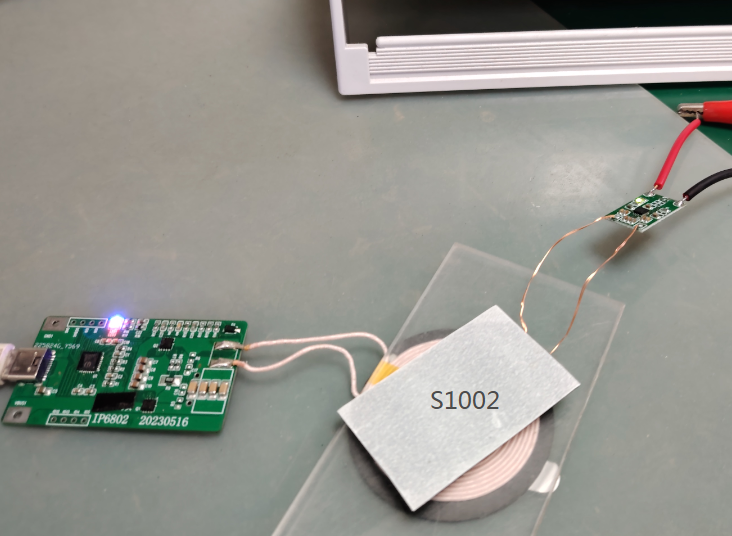

3W无线充接收端芯片型号

不同于手机上动辄15W、50W甚至上百瓦的高功率无线充方案，3W是小功率物联网消费电子的“黄金功率阈值”：刚好覆盖TWS耳机、智能手环/手表、智能戒指、助听器、便携美容仪、电动牙刷这类低功耗设备的充电需求，对散热、成本、体积的要求却比高功率芯片严苛得多。很长一段时间里，这个细分市场都被海外巨头垄断，单颗芯片的采购成本占到了小配件BOM成本的近三分之一，而随着国内半导体厂商的技术突破，如今的3W无线充接收端芯片市场已经形成了三足鼎立的竞争格局，不同厂商的产品路线差异，甚至直接决定了你手里的小配件充电体验好坏。

一、海外传统巨头：守成者的技术壁垒与市场困局

最早布局3W无线充接收端芯片的是海外半导体巨头，其中最具代表性的就是德州仪器（TI）和IDT（瑞萨电子旗下）。

TI的BQ51013B系列是3W小功率无线充市场的“元老级”产品，上市至今已经超过十年，至今仍被不少国际大牌消费电子厂商采用。这款芯片的核心优势在于极致的稳定性：其采用的定频调压架构经过了十余年的市场验证，对Qi协议的兼容性几乎拉满，不管是匹配官方充电器还是第三方合规充电板，都极少出现断充、协议不握手的问题；同时其过温保护、过流保护的阈值设置非常保守，哪怕在60度的高温环境下持续充电，也不会触发电池损伤。但它的短板也同样明显：一是成本极高，单颗裸片的采购价是国产同性能芯片的2.5倍以上，对于利润微薄的白牌配件厂商来说完全没有性价比；二是集成度极低，芯片外围需要搭配十余个独立电容、电阻元件才能正常工作，不仅占用PCB板空间，还进一步拉高了整体方案成本；三是迭代速度极慢，上市十年几乎没有做过架构升级，充电效率始终停留在72%左右，比国产新方案低了近10个百分点，充电时的发热问题始终没有得到根本解决。

IDT的P9221系列则是另一个路线的代表，主打高集成度，在3W功率段把接收端的整流、调压、协议处理全部集成到了单颗芯片里，外围元件数量比TI的方案减少了60%，一度成为不少高端TWS耳机的首选。但IDT的问题在于被瑞萨收购后，产品线重心逐渐向车规级高功率无线充转移，3W小功率产品线的技术支持几乎停滞，不仅没有针对国内普及的磁吸小功率充电场景做适配，甚至连常见的兼容性bug都不再推送固件更新，近两年市场份额已经出现了明显的下滑。

对于海外巨头来说，3W无线充接收端芯片更像是其业务版图里的“边缘资产”：技术积累深厚，但成本高、迭代慢，对中小客户的技术支持不足，在消费电子配件市场的竞争力正在逐年下滑，目前主要固守国际一线品牌的高端供应链，在下沉市场几乎已经看不到它们的身影。

二、国产头部厂商：破局者的性价比攻势与场景创新

真正把3W无线充接收端芯片价格打下来、同时把体验拉上来的，是近几年快速崛起的国产半导体厂商，其中以易冲半导体、南芯半导体、芯海科技为第一梯队，占据了国内近65%的市场份额。

易冲半导体的CPS3011系列是目前3W小功率市场出货量最大的国产芯片之一，其核心优势在于对国内应用场景的深度适配。不同于海外厂商死守Qi基础协议，易冲在芯片里额外加入了针对磁吸充电的位置自适应校准算法——这也是为什么很多便宜的磁吸充电板给耳机充电时，只要稍微放偏一点就断充，而采用CPS3011方案的配件哪怕偏移5mm也能稳定充电。同时这款芯片把充电效率做到了81%，比TI的经典方案高了9个百分点，相同充电功率下芯片表面温度低了4-6度，夏天充电再也不会出现耳机仓发烫的问题。成本端，这款芯片的单颗采购价不到TI方案的40%，外围元件只需要3个电容就能正常工作，整体BOM成本比海外方案低了近60%，是目前白牌TWS配件、智能手环第三方充电器的首选方案。但它的短板在于极端环境下的稳定性略逊于海外巨头，在零下10度以下的低温环境中，充电启动速度比TI方案慢2-3秒，对于主打户外场景的专业运动设备来说适配性还有待提升。

南芯半导体的SC9601系列则走了差异化路线，主打“全协议兼容”。很多消费者遇到过的“苹果手表只能用原装充、华为手环只能用华为充”的问题，本质是不同厂商在3W无线充的私有协议上做了壁垒，而南芯的方案在硬件层面集成了目前市面上所有主流消费电子品牌的小功率私有协议握手模块，不管是苹果Watch的磁吸充、华为手环的快充协议，还是小米手环的小功率充电模式，一颗芯片就能全部适配，这也是目前很多多合一无线充电器优先选择南芯方案的核心原因。除此之外，南芯还在芯片里加入了2mW的极低待机功耗设计，充电器插在插座上不充电时几乎不耗电，完美契合最新的国家能效标准，适合长期插电使用的桌面充电场景。

芯海科技的CS32G02系列则把3W无线充芯片的集成度推到了新高度，除了基础的无线充电接收功能之外，还内置了8位MCU核心，可以直接兼任设备的主控芯片——比如电动牙刷、智能戒指这类结构极简的小设备，之前需要单独放一颗充电接收芯片和一颗主控MCU，现在只需要一颗芯海的芯片就能实现全部功能，PCB板面积可以缩小40%，给电池预留更多空间。目前这个方案已经被不少国产智能戒指、便携助听器品牌采用，是超小型穿戴设备市场的主流选择。

国产头部厂商的共同特点是，没有跟海外巨头在传统参数上硬碰硬，而是抓住了国内消费电子场景细分化、成本敏感、迭代速度快的特点，针对具体场景做功能创新，再依托国内供应链的成本优势快速抢占市场。目前在国内TWS耳机、智能手环配件市场，国产芯片的占比已经超过80%，基本完成了对海外巨头的替代。

三、本土中小厂商：内卷者的价格战与隐忧

除了第一梯队的国产头部厂商，3W无线充接收端芯片市场还有数十家本土中小厂商，它们的产品主打极致低价，主要供货给9.9元包邮的无线充、拼多多白牌配件等极致下沉市场。

这些厂商的产品大多采用成熟的公版架构，没有自主的协议IP，核心竞争力就是价格——目前市面上最低的3W接收端芯片单颗采购价已经压到了0.3元人民币以内，不到头部国产芯片价格的一半，比海外巨头的方案便宜了近80%。但极低价格的背后，是不可忽视的体验和安全隐患：为了压成本，很多芯片砍掉了过温保护的精细校准环节，充电时芯片温度超过80度都不会触发降功率，不仅容易烫坏设备电池，极端情况下甚至有融化外壳的风险；协议兼容性方面，这些芯片大多只支持最基础的Qi1.0协议，遇到带私有协议的设备就会出现“5W充不进、3W断断续续”的问题，充电效率甚至不到65%，一半的电量都以热量的形式浪费掉了；更有甚者，部分厂商为了过认证，在送测样品上用好芯片，批量出货时换成缩水的晶圆片，实际使用中故障率超过3%，远高于行业平均的0.2%水平。

不过近两年这个市场也在出现分化，部分中小厂商开始避开价格战的红海，转向细分垂直场景：比如专门针对老人助听器设计的3W接收芯片，加入了充电电流的纹波抑制功能，避免充电电流不稳定损坏助听器里的精密声学元件；专门针对宠物定位器设计的宽电压接收芯片，可以适配从1W到5W的不同发射端，哪怕是老旧的无线充电板也能稳定给设备充电。这些垂直场景的小体量需求是头部厂商无暇顾及的，反而成了中小厂商的生存空间。

四、未来格局：技术迭代下的新变量

从目前的市场态势来看，3W无线充接收端芯片市场的竞争已经进入了下半场，不再是单纯的价格比拼，而是场景定义能力和技术迭代速度的较量。

一方面，Qi2标准的普及正在重构市场规则。Qi2标准引入了磁吸功率校准机制，对3W小功率段的充电效率、位置容错率都提出了更高的要求，之前靠公版方案混日子的中小厂商会因为没有能力做协议迭代被逐步淘汰，而提前布局Qi2认证、有自主算法能力的头部厂商会进一步抢占市场份额，预计未来两年内，国产头部厂商的整体市场占比会从现在的65%提升到80%以上，形成比较稳定的竞争格局。

另一方面，新的应用场景正在创造新的需求。随着智能眼镜、智能隐形眼镜、植入式医疗设备这类产品的普及，3W以下的超小功率无线充需求会快速增长，对芯片的体积、功耗、安全性提出更高的要求——比如植入式医疗设备的充电芯片，需要把漏电流控制在nA级，避免对人体组织造成刺激，这类高门槛场景依然是海外巨头的优势领域，也是国产厂商未来需要突破的方向。

很多人觉得，3W的小芯片没什么技术含量，不过是消费电子供应链里最不起眼的一个小元件，但就是这个指甲盖几分之一大的小东西，藏着整个消费电子产业的竞争逻辑：海外巨头靠早期技术积累吃了十几年的红利，国产厂商靠场景创新和成本优势撕开了缺口，而最终能留在牌桌上的，永远是那些真正懂用户需求、能把细节体验做到极致的玩家。下次你再用无线充给耳机、手环充电的时候，不妨留意一下充电时的温度和速度，那背后，就是一场没有硝烟的芯片战争。
