3W无线充接收端芯片是什么？

在3W小功率无线充电应用愈发普及的当下，选对一颗接收端芯片，往往决定了终端产品的用户体验与成本管控效率。从TWS耳机充电仓、智能手环、儿童手表到小型智能穿戴设备、低功耗IoT传感器，3W功率段恰好覆盖了绝大多数对充电便捷性有需求、但对功率要求不高的消费电子场景，而接收端芯片作为无线充电链路的核心元件，其兼容性、转换效率、外围复杂度与成本表现，直接影响产品的落地竞争力。面对市场上数十款参数相近、宣传卖点各有侧重的芯片方案，不少硬件工程师与采购负责人常常陷入选型困惑：不同芯片的实际表现差距在哪？哪些参数是选型核心？如何在成本与性能之间找到最优平衡点？我们结合实测数据与落地案例，对当前主流3W无线充接收端芯片做横向对比，并梳理可直接落地的选型逻辑。

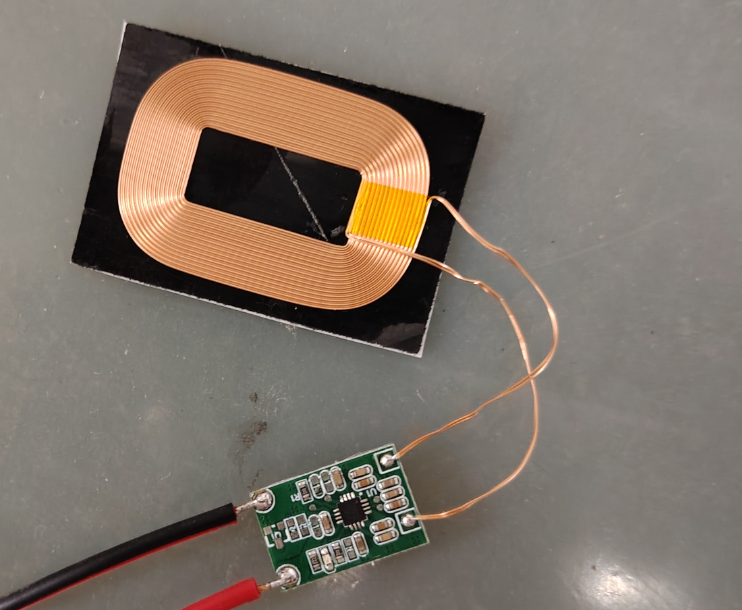

首先需要明确，3W无线充接收端芯片的核心价值，是将发射端传来的交变磁场转化为稳定的直流电压，为终端设备的电池充电，其性能评价并非单纯看参数表的标称值，而是要结合实际应用场景的真实表现。当前市场主流方案大致可分为三个梯队，各自适配不同的产品需求。

第一梯队是以高集成度、强兼容性为核心卖点的头部厂商方案，代表型号包括某台系厂商的RX3003、国内头部模拟芯片厂商的WPC-RX310。这类芯片的共性优势在于全协议兼容性，不仅支持WPC 1.2.4标准的BPP功率档位，还能兼容市面上绝大多数杂牌5W发射端、车载无线充以及公共场景的共享无线充电板，实测异物检测（FOD）精度误差控制在5%以内，转换效率在3W满负载下最高可达83%，外围电路仅需12个左右的无源元件，无需额外配置MOS管与同步整流电路，整体BOM成本可控制在1.2元以内。但这类方案的劣势也比较明显：待机功耗普遍在20uA以上，对于常年放置在充电仓内的TWS耳机而言，长期静置的自耗电会小幅影响电池续航；同时芯片封装尺寸为3mm×3mm QFN，对于空间极度受限的极小体积智能穿戴设备来说，仍有一定的压缩空间。

第二梯队是主打极致成本与低功耗的本土厂商方案，代表型号包括珠三角多家厂商推出的RX201、WPC-220等。这类方案的核心优势是成本极低，裸片采购价可压至0.4元以内，待机功耗最低可做到5uA以下，外围元件精简到8个，封装最小可以做到2mm×2mm DFN，非常适合对成本敏感、对体积有极致要求的低端智能手环、一次性低功耗IoT传感器。但这类方案的短板同样突出：协议兼容性较差，仅能匹配符合标准WPC协议的正规发射端，在部分杂牌发射板上容易出现断充、充不满的问题；转换效率普遍在75%-78%区间，满负载下芯片表面温升比第一梯队方案高3-4℃；FOD检测精度误差超过15%，存在一定的金属异物发热风险，难以通过严苛的安规认证。

第三梯队是主打特色功能的垂直场景专用方案，比如部分厂商推出的带NFC唤醒功能的RX320、支持反向充电输入的RX280。这类芯片在基础充电性能上与第一梯队接近，额外集成了场景化功能，比如靠近NFC标签即可自动触发蓝牙配对、支持被其他手机反向无线充电时的协议握手，适合中高端智能手表、智能戒指这类有附加功能需求的产品，但价格普遍在2元以上，BOM成本远高于前两类方案，且功能固定，难以灵活适配通用场景。

除了芯片本身的参数对比，选型过程中还需要结合自身产品的核心需求做权重排序，避免陷入“参数越高越好”的误区。

第一优先级要匹配产品的合规要求。如果产品需要出口欧美、日韩市场，必须优先选择通过WPC官方Qi认证、FOD精度符合安规标准的第一梯队方案，避免因合规问题导致产品下架；如果产品仅在国内线上渠道销售、面向极致性价比用户，可在做好发射端适配测试的前提下，选择第二梯队的低成本方案。

第二优先级要匹配终端的使用场景。对于TWS耳机充电仓这类长期处于待机状态的产品，不能只看充电时的转换效率，更要重点关注芯片的待机功耗——实际测试显示，待机功耗20uA的芯片，在耳机满电静置状态下，每个月会额外消耗15mAh左右的电量，对于电池容量仅200-300mAh的充电仓来说，相当于减少了5%-7%的续航，这类场景下选择待机功耗低于10uA的方案体验会更好；而对于儿童手表这类经常在公共场合使用共享无线充的产品，兼容性是首要考量因素，必须选择能适配绝大多数发射端的方案，避免出现出门在外无法充电的问题。

第三优先级要评估供应链的稳定性与技术支持能力。不少中小厂商的芯片虽然价格极低，但供货周期不稳定，容易出现断供风险，且缺乏完整的参考设计与FAE支持，在量产过程中遇到EMC调试、兼容性适配问题时，往往需要研发团队自己摸索，反而会拉长项目周期、增加隐形成本。对于出货量在10万台以上的项目，优先选择有持续供货能力、能提供完整参考设计与测试报告的厂商，整体落地成本反而比单纯选择低价芯片更低。

从当前3W无线充市场的发展趋势来看，未来接收端芯片的竞争会进一步向集成化、场景化方向发展。一方面，芯片的集成度会越来越高，后续会出现将充电管理、电池保护、协议通信甚至蓝牙MCU集成在单颗芯片内的方案，进一步压缩外围电路体积与BOM成本；另一方面，细分场景的专用方案会越来越多，针对可穿戴医疗设备、智能传感器、小型智能家居产品的定制化芯片会逐步替代通用方案。但对于当下的产品选型而言，没有绝对“最好”的芯片，只有最适配自身产品需求的方案——在明确产品定位、合规要求、使用场景与成本预算的前提下，做好实测验证与供应链评估，就能选到性价比最高的3W无线充接收端方案，让无线充电的便捷性真正成为产品的核心竞争力。
