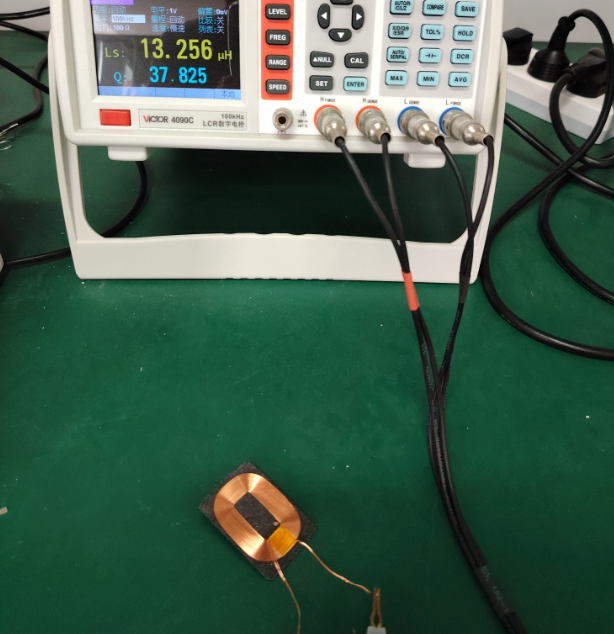

无线充接收线圈K值测量

你有没有遇到过这种情况：同一套无线充接收线圈，今天测出来K值“很漂亮”，明天换个工位、换个人、换个摆放方式，K值就像心情一样上下浮动。

问题往往不在“算错了”，而在——你到底测的是什么？你用的K，是在什么频率、什么距离、什么对准状态下的K？你的公式对应的参数，是不是同一个物理量？

这篇把无线充接收线圈K值测试里最核心的三件事讲清楚：

1）K的物理含义到底是什么；

2）常用测试原理怎么走通；

3）计算公式怎么用、最容易错在哪里。

1. 先把K说清楚：不是“线圈好坏”的单一指标

无线充里常说的耦合系数K（coupling coefficient），本质上描述的是两只线圈之间磁通“互相链接”的程度。它不是只由接收线圈决定，也不是只由发射线圈决定，而是由“这一对线圈在当前相对位置、姿态与环境”共同决定。

你可以把它理解成一句更工程化的话：

K越大，在相同激励条件下，可用于传能的互感越强，系统更容易在较低电流、较低损耗下把功率送过去。

但注意：K不是效率，K也不是Q，K更不是“某个固定常数”。

只要你动了下面任何一个条件，K都会变：

• 线圈间距（Z向距离）

• 水平偏移（X/Y偏移）

• 角度倾斜（pitch/roll）

• 磁片、屏蔽、金属支架的有无与位置

• 测试频率（尤其在带磁材和涡流环境下）

• 周围导体、工装夹具是否引入额外损耗或磁路变化

所以测试K值时，第一句必须先问：“你要的是哪一种工况下的K？”

不把工况写进测试条件，所有对比都很容易变成“各说各话”。

2. K的基本定义与最常用公式：从L、M出发

工程上最常用的定义是从自感与互感出发：

• 发射线圈自感：( L_1 )

• 接收线圈自感：( L_2 )

• 两线圈互感：( M )

耦合系数定义为：

[

k = \frac{M}{\sqrt{L_1 L_2}}

]

这个式子非常关键，因为它告诉你两件事：

• 你想要k，就必须先得到M、L1、L2；

• k一定落在 0～1（理想情况下）之间，越接近1耦合越强。

实际系统里，由于测量误差、寄生参数、拟合模型不一致，有时会出现“算出来k>1”的尴尬结果。别急着怀疑物理定律，先怀疑：你测到的L是否是同一频段、同一模型下的等效电感；你提取M的方法是否被寄生电容、损耗电阻干扰。

3. 怎么得到L1、L2、M：三种常见测试路径

路径A：分别测自感 + 联合测等效电感（差分法）

这是很多实验室最常用、也最容易搭起来的方法。

1）把两线圈分开、远离（尽量让耦合趋近0），分别测：

• ( L_1 )：发射线圈自感

• ( L_2 )：接收线圈自感

2）把两线圈按规定工况摆好（距离/对准/角度固定），测“组合等效电感”。

关键在于你要让互感在测试中以“加”或“减”的形式体现出来。经典做法是两线圈串联，并区分同名端（点标法）：

• 同名端串联（互感相加）：

[

L_{+} = L_1 + L_2 + 2M

]

• 异名端串联（互感相减）：

[

L_{-} = L_1 + L_2 - 2M

]

两式相减即可得到互感：

[

M = \frac{L_{+} - L_{-}}{4}

]

然后代回k的定义式：

[

k = \frac{ \frac{L_{+} - L_{-}}{4} }{ \sqrt{L_1 L_2} }

]

这一套的优点：直观、易算、对仪器要求相对低（LCR表/阻抗分析仪都可）。

但它的坑也很明确：

• 点标法接错，L+和L-就会“反过来”，M直接错号；

• 如果线圈本身损耗较大、寄生电容明显，在某些频段测到的“电感”会被模型拖偏；

• 串联接线带来的引线电感、夹具寄生，对小电感线圈影响尤其大。

路径B：开路/短路法（从端口等效反推）

当你希望更贴近“接收端被整流/负载影响”的状态时，会有人用开路/短路的等效关系去反推互感。思路是把二次侧端口做明确边界条件，再看一次侧等效电感变化。

在理想耦合电感模型里，二次侧开路时一次侧等效电感接近自身 (L_1)；二次侧短路时，由于耦合能量被“吸走”，一次侧等效电感会下降。通过两种状态差异可以反推M与k。

这种方法优点是“像系统”，缺点是对短路状态的实现、线圈损耗与频率依赖更敏感，推导需要严格保持同一频率点、同一等效模型，否则很容易出现“参数怎么都不稳定”。

路径C：S参数/两端口拟合法（更适合做频率扫描）

当你需要在一定频率范围内看k随频率的变化趋势，或要把寄生电容、损耗电阻一并拟合进去，两端口网络方法会更稳。

做法通常是把线圈当作两端口网络测量（VNA或阻抗分析仪具备相应功能），得到Z参数或S参数，再拟合出等效电路参数（含L、R、C以及互感项）。

这条路的好处是可以把“你到底在哪个频段谈k”讲清楚；坏处是仪器与拟合门槛更高，且对夹具校准要求苛刻。

4. 频率怎么选：别在“电感不再像电感”的地方硬算k

无线充常见工作频段（不同标准与方案不一），但你在测k时至少要守住一个原则：

选的频率要让线圈仍然可以用你采用的等效模型解释。

如果你用的是“纯电感+互感”的简单模型，那么：

• 频率太低：噪声与分辨率可能让读数漂；

• 频率太高：寄生电容导致自谐振临近，仪器测出来的“电感”可能已经在拐弯，甚至表现为容性，k自然变得不可信。

更工程化的做法是：

• 以目标系统的工作频段为核心点；

• 做一段范围扫描（例如围绕工作频率上下扩展），观察L与Q是否平滑、是否出现拐点；

• 一旦靠近自谐振或曲线异常波动，别用那段频率算k做结论。

5. 摆放与固定：K值测试最容易被忽视的“最大误差源”

很多人以为K值测试的误差来自仪器精度，其实更多来自“几何不确定性”。

因为k对位置极其敏感：你偏个1mm、倾个1°，结果可能就不是同一件事。

建议把测试工况写成可复现实验条件，而不是一句“对准摆放”。至少包含：

• Z向间距：用塞尺/限位柱硬限位，不靠目测

• X/Y对准：用定位销或十字刻线，避免“手感对齐”

• 角度：用三点支撑或楔形工装控制倾斜

• 磁片与屏蔽：是否贴合、胶层厚度、边缘位置

• 工装材料：尽量用低损耗非金属，避免引入涡流影响

一句话：K值不是你“摆上去”测出来的，是你“固定住”测出来的。

6. 环境干扰怎么压：别让金属桌面和线缆做了“第三只线圈”

无线充测试里最常见的环境干扰有三类：

1）附近金属（桌面、支架、螺丝、治具）引入涡流损耗与磁路变化

2）引线、夹子形成额外回路，改变等效电感

3）电磁噪声或仪器接地不当导致读数抖动

压干扰的思路不是“祈祷读数稳定”，而是让实验环境可控：

• 线圈下方加足够厚的非金属隔离，远离金属平面

• 引线尽量短、成对走线、减少环路面积

• 固定测量夹具位置，不要每次重新夹

• 做空夹具/空线缆的基线测量，必要时做夹具补偿或校准

7. 数据重复性怎么判：别只报一个k，至少报“可信范围”

如果你的测试目标是工程评审或供应链对比，“一次测得k=0.32”意义很有限。更可靠的表达方式是：

• 固定工况下测N次（例如5次或10次）

• 记录均值、标准差、极差（max-min）

• 同时记录Z间距、X/Y偏移是否有微调

一个很实用的结论口径是：

“在Z=xx mm、X/Y对准、倾角

这样你一眼就知道：问题到底是线圈批次波动，还是工装/流程不稳。

8. 最容易踩的三个坑（提前避开，能省很多时间）

• 把不同频率下测的L1、L2和M混在一起算k

结果：k看似“漂”，其实你在用不同模型的参数拼公式。

• L+ / L- 的端点标错

结果：M算错号，k可能异常大或出现反常变化。

• 忽略磁片、金属件、胶层厚度差异

结果：同一只线圈换了贴合方式，k能像换了“另一套系统”。

无线充接收线圈K值测量，说到底不是难在公式，而是难在“把物理量测对”。当你能把频率、摆放、环境、重复性四件事写进测试条件，你的k才真正具备可比性，才值得拿去做设计决策。

如果你愿意补充三项信息：线圈尺寸/层数（或大致电感范围）、目标工作频段、典型间距与对准容差，我可以把上面的公式落到更具体的测试步骤表（含工装固定建议与数据记录模板），让你直接拿去做团队标准流程。
