无线充接收原理图工作原理

晚上睡前，手机随手往充电板上轻轻一放，屏幕亮起充电图标，没有线缆、没有插拔。这个再熟悉不过的动作，背后其实是手机内部一条精密的“电力流水线”在悄悄运转。你可能听说过电磁感应、发射线圈，但翻开无线充电手机的接收端原理图，那些线圈、电容、整流桥和芯片，到底各自在忙什么？这篇文章，我用最直白的方式，带你完整走一遍。

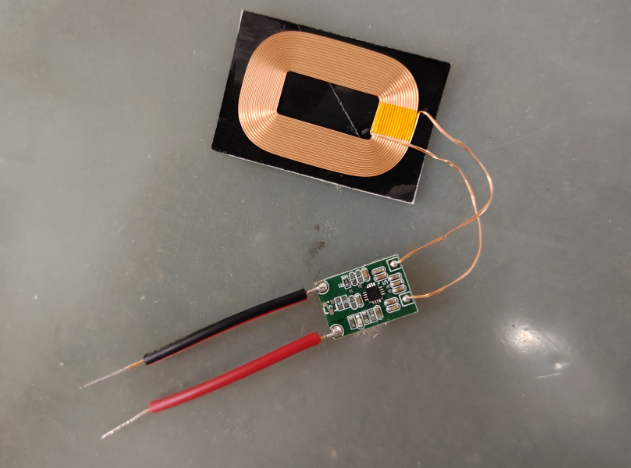

最先登场的是接收线圈：磁场里的“发电站”

无线充电的本质是电磁感应。发射端线圈通上高频交流电，身边就会产生一个快速变化的交变磁场。接收端线圈在这个磁场里，根据法拉第电磁感应定律，两端会被感应出电压——电就这么凭空“生”出来了。

所以原理图上第一个核心元件，就是那个绘制得又粗又醒目的线圈。它在Qi标准下通常工作在100kHz到200kHz的频率，比人耳能听到的声音高，但远低于收音机的FM频段。为了让线圈本身损耗更低，很多接收线圈用多股细铜线绞合而成，也就是利兹线，来应对高频电流的“集肤效应”——电流爱往导线表面挤，多股细线能让它“均匀下脚”。线圈背后往往还贴着一片磁屏蔽材料，防止磁场穿透到电池和其他金属部件，引起发热或干扰。

旁边那颗谐振电容：负责“卡节奏”

光有线圈还不够。线圈本身有电感，对高频交流电表现出很大的阻抗，如果直接接负载，大量能量会被“弹”回去，无法送进后级电路。原理图上紧挨着线圈的谐振电容，就是为了解决这个问题。

它和线圈组成谐振回路，让容抗与感抗相互抵消，在目标工作频率附近将回路阻抗降到最低，能量才能顺畅通过。谐振频率和电感、电容的关系是f = 1/(2π√(LC))。举个例子，接收线圈电感量约12μH，配上大约135nF的谐振电容，谐振点就在125kHz附近。当然，实际设计要更复杂：电容有温漂，电感会随电流变化，线圈和手机壳之间的距离也会影响磁场耦合。但原理就是一句话——让接收端和发射端在同一个节奏上“共振”。

你可以想象两个人推秋千，每次都顺着荡回来的方向轻轻一推，秋千就会越荡越高；节奏一乱，怎么推都费劲。谐振电容，就是那个在电路里帮忙“掐节奏”的角色。

整流桥：把“摇摆的电”扶正

接收线圈感应出的电压，方向随磁场交替改变，是高频交流电。而电池和手机芯片需要的是直流电。这个“交流变直流”的任务，由原理图上的整流电路完成。

最常见的拓扑是全桥整流：四个开关管或二极管接成桥式，无论电流从线圈哪一端进来，经过这个桥之后，输出端的电流方向都保持一致。就像四扇单向门，只允许电流朝一个方向走。整流之后，再经过滤波电容整形，就得到相对平滑的直流电压。

现代无线充电接收端很少用普通二极管了，而是用同步整流：用导通电阻极低的MOSFET替代二极管。别小看这个改动，二极管在导通时有约0.5V到1V的压降，五瓦功率输出时，光整流就可能损失一瓦以上，直接变成热量。同步整流把导通压降压到几十毫伏，效率差距非常明显。这也是同样的充电板，有的手机充起来温温的，有的却烫得握不住的原因之一。

稳压和充电管理：电池的智能管家

整流滤波后的直流电压并不稳定——手机放偏一点，负载一变，发射端功率一调整，电压就会上下浮动。如果直接灌进电池，不仅充不好，还容易伤电池。所以接收端原理图上，稳压电路紧随其后，用LDO或降压转换器，把电压稳稳控制在目标值。

再往后一步，就是充电管理芯片的管辖范围。锂离子电池的充电有一套固定流程：先小电流预充，唤醒电压过低的电池；进入快充阶段后用恒流大电流充电；电池到达限制电压后转恒压，电流逐渐减小；当电流降到截止阈值，就判断充电完成，断开回路。这套流程很多科普文章讲过，但在无线充电场景里，它的实现更加讲究——充电芯片在和“多变”的无线功率打交道，发射端给过来的能量瞬息万变，既要让充电速度快，又不能突破电池的安全红线。

看不见的对话：通信协议

还有一个容易被忽略的模块，藏在原理图的角落，但它决定了无线充电“能不能充得聪明”。接收端必须让发射端知道“我该要多少电、我现在热不热、有没有金属异物在偷走能量”。

实现方式很巧妙：接收端不额外发射无线电波，而是通过负载调制——周期性地接入或断开一个内部电阻，改变接收线圈的负载，从而让发射端线圈上的电压和电流波形发生细微变化。发射端检测到这些变化，就解调出了接收端发送的信息。这就像两个人在两端拽同一根绳子，一端用手指轻轻拨动绳子的松紧节奏，另一端的伙计就能感受到这种“暗号”。

依靠这条通信链路，接收端不断向发射端上报功率请求、温度、接收功率等数据。发射端根据这些数据动态调整输出功率，并和接收端一起完成异物检测（FOD）。如果充电板和手机之间落了一枚硬币，发射端发现送出去的能量明显大于手机收到的功率，就判断有异物，及时停止供电，避免金属被涡流加热烫伤人。这样一套闭环，让无线充电从“能充”进化到了“充得安全、充得高效”。

把接收原理图从头到尾看一遍：线圈从磁场里取电，谐振电容保证能量顺利进门，整流桥把交流扶正，稳压和充电管理把关最后的电压与电流安全，再加上通信协议作为全过程的“对话机制”。每一个元件，都在看不见的地方，为“放上就能充”这五秒钟的仪式感而工作。

所以下一次当你把手机放上充电板，看到屏幕亮起的那一刻，不妨想一想：这条从“空气”里开出来的电力流水线，已经在默默奔跑。你现在日常更多用无线充电，还是更习惯有线快充？欢迎在评论区聊聊你的充电习惯。

无线充电接收端效率上不去？问题多半出在谐振匹配和同步整流

把接收板放到测试台上，线圈对准发射端，绕组贴近、调电容、上负载——效率曲线拉出来只有72%。再看一眼热成像，线圈和整流管的位置红成一片。这样的场景，很多做过无线充电的硬件工程师都遇到过。更郁闷的是，同样的方案架构，有人能做到85%以上，差距到底在哪？

答案往往不在后级Buck，而在两处经常被低估的地方：接收端的谐振匹配，和整流拓扑。

先拆清楚，损耗到底发生在哪里

接收端的功率链路不难画：接收线圈耦合进高频交流能量，经过谐振电容后进入整流桥，整流成直流，再经DC-DC稳压，最后灌进电池。每一级都在消耗能量。

线圈铜损、磁屏蔽损耗、谐振电容ESR损耗、整流管导通损耗与开关损耗、DC-DC转换损耗、采样电阻损耗。但排在头号位置的，通常是整流损耗。以一款5W输出的接收端为例，如果用普通二极管全桥，按两颗二极管串联导通压降1.0V估算，整流级就要贡献1W左右的损耗——在手机这种散热受限的环境里，1W意味着一块明显的局部热斑。

所以要提高效率，必须先把这两件事做好：让能量尽量完整地从磁场“进来”，用损耗更低的电路把交流“扶正”。

谐振匹配：把回路的阻抗做“纯”

接收线圈感应出的能量，可以等效成一个带内阻的交流源。只有当线圈与谐振电容在目标频率上达到谐振，回路阻抗才呈纯阻性，无功功率最小，能量传输效率才最高。

谐振条件就是那个经典公式：f = 1/(2π√(LC))。假设接收线圈电感量是12μH，希望它工作在125kHz，那谐振电容大约需要135nF。可工程不是套公式就能交差的。

线圈电感量不是固定值。它随温度漂移，随叠加的直流电流变化；电容也有初始容差和温漂，加上PCB走线的寄生电容，实际谐振点往往偏离理论值。还有更隐蔽的一点：耦合系数。接收端和发射端距离不同，耦合系数完全不同，次级侧的等效阻抗会发生变化——这会导致谐振回路的Q值改变，甚至在负载变化时偏离最佳工作点。

所以调试谐振匹配时，最好用矢量网络分析仪看接收线圈端的阻抗圆图，反复微调电容，让工作频率附近尽量落在纯阻点上。批量设计中，要选用温漂系数小、Q值高的电容。很多工程师随手从料盘上抓一个X5R电容就用，结果温度一上来容值缩水三成，效率骤降，问题很难查。

补偿拓扑也要讲究。初级与次级有SS、SP、PS、PP四种基本组合。接收端串联谐振，输出特性更接近电流源，整流桥后面加一个电容，就能获得相对平稳的直流母线；接收端并联谐振，输出更接近电压源，在需要高电压小电流的场景有优势。Qi标准的接收端大多数采用串联谐振，不是没有原因的——它更适合“变压、整流、稳压”这条主流链路。

整流拓扑：换掉二极管，效率立刻改观

整流是全链路损耗的大户，也是最值得动刀的地方。

二极管全桥简单可靠，但压降摆在那里。普通二极管单颗导通压降0.5V到0.7V，全桥任意时刻两颗导通，总压降1.0V到1.4V。输出5V时，整流级压降就吃掉了超过20%的功率转化空间。

同步整流则完全不同。用四颗低Rdson的MOSFET搭全桥，让MOSFET在对应半周导通，电流从源极流向漏极，实际上是利用MOSFET的第三象限导通特性，导通损耗变成I²×Rdson。以30mΩ导通电阻为例，流过2A电流，压降只有60mV，损耗约0.12W。与二极管方案相比，一个天上一个地下。

但同步整流不是“换上MOS管”就行。它的实现难点在于过零点检测和驱动时序。

第一，整流桥输入的交流电压过零时，没有自然换向点，必须由控制逻辑判断哪一颗MOSFET该导通，哪一颗该关断。第二，切换瞬间如果发生交叉导通，上管和下管同时打开，线圈会通过MOSFET形成短路尖峰，轻则效率恶化，重则炸管。第三，死区时间太短会击穿，太长则体二极管提前导通，白白增加压降损耗。在100kHz到200kHz的工作频率下，开关周期短到5到10微秒，驱动时序必须做到纳秒级精准。

好在现在很多集成接收芯片把同步整流的控制逻辑做进了内部。如果是自己搭分立方案，调试时一定要抓取每一路MOSFET的栅极驱动波形和线圈端电压波形对照看，确认开关切换点落在电压过零点附近。

效率是“测”出来的，不是“算”出来的

把整流损耗压下来之后，还要注意那些不起眼的细节。谐振电容尽量选C0G或高频薄膜电容，关注它的耐压和耐流能力；接收线圈用利兹线，降低集肤效应带来的高频铜损；隔磁片材料的高频损耗也要纳入评估，不同材料在100kHz到200kHz下的磁损耗差距很大。

另外，采样电阻、DC-DC轻载效率、静态功耗，都会在小负载时成为效率曲线的“刺客”。测试时不要只看满载一个点，要从轻载到满载全部拉一遍，你会发现很多方案在小电流时效率跌得惨不忍睹。

接收端效率不是某一个元件的功劳，而是谐振网络、整流拓扑、稳压链路共同协作的结果。把谐振点调准，把整流管换成同步整流，你的板子离“凉快”就没多远了。如果你也在调无线充电的接收端，欢迎在评论区聊聊你踩过的效率坑。

无线充电接收端电路设计：整流稳压与充电管理全解析

无线充电接收端的原理图，看起来往往不算复杂：一个接收线圈，几颗电容，一颗紧密集成的接收芯片，再加一个电池接口。但真正把它做成量产品，你会发现每一个模块背后，都是一连串工程权衡的叠加。能量要高效地进来，电压要稳定地输出，电池要安全地充满，发射端还要实时知道接收端的状态。这篇文章沿着功率路径和控制路径，把无线充电接收端设计从头到尾拆解一遍。

接收端整体架构：两条路，一条管能量，一条管数据

接收端电路可以清晰地划分为功率路径和控制路径。功率路径，从接收线圈开始，依次经过谐振网络、整流桥、滤波电容、稳压器（LDO或Buck），最后进入充电管理电路，直通电池。控制路径则围绕通信调制模块展开：接收芯片编码功率请求、温度、接收功率等信息，通过负载调制反馈给发射端，同时解调发射端下行的指令和参数。

在设计原理图时，功率路径上的走线要短而粗，高频回路的环路面积要尽量小；控制路径则要远离功率开关节点，避免被同步整流的dv/dt耦合干扰。很多新手把通信解调引脚拉到整流管旁边，导致接收灵敏度严重下降，就是没分清这两条路的“势力范围”。

整流电路拓扑：效率与复杂度的第一道选择题

接收线圈感应到的是高频交流电，频率一般在100kHz到200kHz。整流级把交流转换为直流，是整个接收端效率的第一道分水岭。

二极管全桥整流，胜在简单，不需要驱动电路，但导通压降大。普通二极管0.5V到0.7V的压降，两颗串联就是1.0V到1.4V。在小功率应用中还能接受，一旦输出功率到5W以上，整流损耗带来的温升就变得不可忽略，而且高频下二极管的反向恢复损耗还会进一步拉低效率。

同步整流全桥，是目前主流接收芯片的标配。用四颗低导通电阻的MOSFET替代二极管，利用栅极控制让MOSFET在对应半周导通。难点在于过零检测和死区控制。接收线圈两端电压过零时，控制器需要迅速关断当前导通的管子，并打开下一组管子。切换太早，电流没有自然换向，会产生尖峰；切换太晚，体二极管导通，损耗立刻回升。优秀同步整流方案可以做到接近“理想二极管”的导通特性，压降被压缩到几十毫伏量级。

在特定拓扑中，还会用到倍压整流。当接收线圈输出电压偏低，而后级需要更高直流母线时，倍压整流可以用较少的器件把电压翻倍，但它的输出电流能力有限，一般不会出现在主功率路径上。

滤波设计同样关键。整流桥输出的是脉动直流，需要用陶瓷电容或π型滤波器平滑。高频纹波电流会在电容ESR上产生热量，所以滤波电容要选低ESR、高纹波电流能力的型号，并且并联不同容值的电容来覆盖宽频段阻抗。

稳压策略：稳定输出背后的动态博弈

整流滤波后的电压并不适合直接给电池充电。它和发射端功率、线圈耦合程度、负载大小都有关系，波动可能很大。稳压级的任务，是把这个不稳定的直流母线，转换成平稳可靠的后级供电。

LDO方案结构简单，输出纹波低，适合负载很小的辅助电路。但在大电流场景中，如果输入输出压差大，LDO的调整管损耗会高得吓人。无线充电的接收电压通常在5V到12V之间，而电池电压只有3V到4.5V，直接LDO降压效率太低，所以主流的方案是Buck变换器。

Buck设计中有几个不容回避的问题。

第一，轻载效率。无线充电待机时，接收端需要维持通信协议，接收芯片和通信电路仍在工作，静态电流必须压到很低，否则待机功耗很难看。第二，瞬态响应。负载突变时，Buck的输出电压不能过冲过大，否则后级充电管理IC可能误判。第三，环路补偿。功率级电感电容组成的LC滤波器本身是双极点，需要Type III补偿网络来展宽带宽、保证稳定。第四，EMI。Buck的开关频率可能与无线充电频率产生差拍干扰，影响通信解调灵敏度，需要在PCB布局和滤波上花心思。

更高阶的设计中，稳压级和协议引擎联动。在EPP扩展功率协议中，接收端可以向发射端请求更高的输出电压档位，让充电链路在更大功率时依然保持较小电流，从而降低传输损耗。这就是为什么无线充电接收芯片的中断引脚和I²C控制接口，在系统集成时都要预留出来。

充电管理：锂电池充电的精细流程

接收端最终服务的对象是锂电池。锂离子电池的充电策略分为几个阶段：电池电压过低时，先以很小的电流预充，让电池缓慢恢复到安全电压；进入恒流阶段，以设定的大电流快充，电压随电量上升；到达限制电压后，改为恒压充电，电流随充电深度逐渐下降；当电流降到截止阈值，比如恒流值的十分之一左右，充电完成。

无线充电接收端的充电管理，要面对一个特殊约束：输入功率不是恒定不变的。发射端能提供的功率，取决于线圈对准程度、距离、异物检测结果和协议协商结果。充电管理IC在请求更大电流之前，必须知道接收端当前还能输出多少功率。如果一味向电池要电流，把接收芯片的输出拉到极限，接收端就会触发过流保护，充电反复重启——这种“打嗝”现象在实际产品中很常见。

因此，接收芯片和充电管理IC之间的握手逻辑，需要和协议栈联动。接收芯片根据通信反馈的可用功率，动态调整充电电流的上限。同时，锂电池对温度很敏感，NTC热敏电阻必须靠近电池，并根据温度曲线调整充电电流：低温不充或小电流充，高温降额或停止充电。

协议闭环：数据与能量挤在同一条线上

无线充电接收端不需要额外的天线来通信，因为通信信号被调制在功率传输波形上。

接收端上行数据，用的是负载调制。接收端内部有一个调制开关并联在谐振回路或整流输出端，协议引擎控制这个开关，以一定模式接入和断开电阻，使接收线圈的阻抗发生微小变化。这个变化会反射到发射端线圈上，表现为发射线圈电压或电流的幅度波动。发射端解调这些波动，就能获得接收端发来的数据包。

发射端下行数据，用的是频率调制。在功率传输间隙或特定时间段，发射端改变开关频率，让接收端通过检测频率的变化来解调指令。

在这个闭环中，一个关键的数据包是功率控制误差包（PCE）。接收端实时计算当前输出电压与目标电压的误差，打包发给发射端，发射端据此微调发射功率。这种闭环控制，保证了接收端在耦合系数变化时，依然能够维持稳定的输出。

异物检测（FOD）也依赖这条通信链路。接收端定期上报自己实际接收到的功率，发射端比较“发出功率”与“接收功率”的差。如果差值长期超过阈值，说明有金属异物在偷偷消耗能量，发射端会降低功率或停止工作，避免硬币、钥匙被涡流加热烫伤人。从这个角度看，接收端不仅仅是“用电方”，它同时也是整个无线充电安全机制中不可缺失的传感器。

接收端设计的几条经验

梳理一下容易踩的坑：谐振电容只算容量，不查耐压和ESR，高温下失谐；同步整流驱动时序不够精细，出现交叉导通；Buck环路带宽不够，带动通信负载调制时纹波偏大；充电管理电流采样路径过长，恒流精度差；调制电阻阻值选得不合适，太大会损耗效率，太小则发射端解调不出数据。

无线充电接收端的设计，是功率变换、模拟信号处理、协议控制和电池管理的交叉工程。整流稳压与充电管理是骨架，通信协议是神经。把这两条线都理顺，你手上的接收端原理图，才有底气成为一块高效、稳定、安全的无线充电板。你在调接收端时还遇到过哪些难啃的问题？欢迎在评论区一起聊聊。
