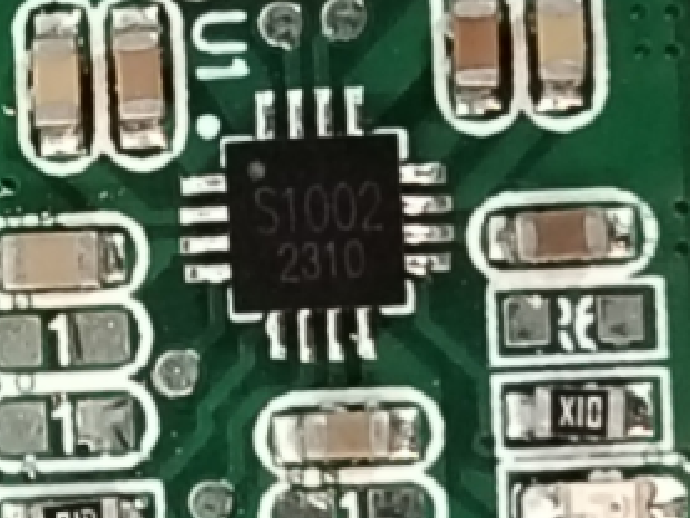

无线充接收端ic芯片3w

我接触过不下二十个穿戴设备项目，不少工程师在选3W接收芯片时总容易走两个极端：要么只看价格选最便宜的，结果量产时发现一半第三方充电器充不了，返工成本直接把省下来的钱赔进去；要么盲目选进口大牌，参数好看但单价贵两块钱，年出货十万台就要多花二十万，利润直接被吃掉一截。其实3W无线充接收芯片的选型逻辑从来不是“越贵越好”或者“越便宜越香”，核心是在兼容性、性能和成本三者之间找到最贴合产品定位的平衡点。

兼容性是第一选型门槛，别等量产才踩坑

很多工程师对3W接收芯片的兼容性认知还停留在“能接上Qi标准充电器就行”，实际量产时你会遇到的场景远比实验室测试复杂得多：用户可能用旧款5W手机充电器配无线充底座，可能用支持快充的第三方车充，甚至可能拿公共区域的共享无线充来用，任何一个场景适配失败，都会直接换来“充电慢”“经常断充”的差评。

判断3W接收芯片的兼容性，首先要看协议支持的完整度。合格的产品除了支持最新的Qi 1.2.4基础协议外，还要能向下兼容Qi 1.0等旧版本协议，对苹果、三星等品牌的私有协议也需要有基础识别能力——不是要支持快充，而是遇到这些私有协议充电器时，能自动协商到3W功率档位，而不是直接报错断连。我之前做过一款儿童智能手表项目，最初选的小厂芯片就是因为对苹果私有协议底座识别失败，测试时100台苹果手机搭配的无线充里有32台无法正常充电，最后不得不换芯片，项目延期了整整一个月。

其次要看异物检测和功率动态调整的灵活性。很多便宜的3W接收芯片异物检测阈值是固定的，遇到线圈偏移、输入电压不稳的情况，要么直接触发保护停止充电，要么强行维持功率导致发热。靠谱的芯片会内置自适应调节算法，能根据前端发射器的功率输出、线圈耦合效率动态调整接收功率，哪怕线圈偏移30%也能维持稳定的3W输出，遇到发射端功率不足时会自动降到2.5W、1.5W档位继续充电，而不是直接断开。这一点对穿戴设备尤其重要，毕竟用户不可能每次放充电底座都对准位置。

最后还要过实际场景测试关：拿市面上常见的20款不同品牌的无线充底座、10款不同功率的USB充电器交叉测试，能做到95%以上场景正常启动充电、功率波动不超过10%，才算符合量产标准。现在不少主流3W接收芯片厂商会直接提供兼容性测试报告，能帮工程师省掉至少两周的自测时间，选型时优先选有完整测试报告的型号，能避开80%的兼容性坑。

性能参数别只看峰值，散热和效率才是量产关键

不少工程师选芯片时第一眼看的是“支持3W输出”，但忽略了两个核心参数：转换效率和散热设计。3W功率看起来不大，但穿戴设备的内部空间通常只有几立方厘米，散热条件极差，如果芯片本身效率低、发热大，轻则导致电池充电温度过高触发保护，缩短电池寿命，重则可能引发外壳发烫，被用户投诉安全问题。

先看转换效率，行业平均水平是在5V输入、3W输出时达到75%以上，优秀的芯片能做到80%左右。别小看这5%的差距，3W输出下，80%效率的芯片功耗是3.75W，75%效率的芯片功耗是4W，差的0.25W全部变成热量，在密闭的耳机壳里会让内部温度至少高3-5℃。我测试过某款主打低价的3W接收芯片，满载工作10分钟后表面温度就到了62℃，直接触发了电池的45℃充电保护，充电到60%就自动降速到1W，用户实际体验比有线充慢一倍。

散热设计的优化一半看芯片本身，一半看外围电路。现在不少新的3W接收芯片都做了集成化设计，把整流桥、低压差线性稳压器、过压过流保护电路全部集成到芯片内部，既减少了外围元件数量，也降低了整体发热。对比分立方案，集成方案的PCB占用面积能缩小40%，发热量能降低20%以上，非常适合TWS耳机、智能指环这类空间极其有限的设备。另外选型时可以优先选带有过温降功率功能的芯片，当芯片温度超过55℃时自动降低输出功率，温度回落后再恢复，既保证安全，又不会完全中断充电。

还有一个容易被忽略的参数是静态功耗。穿戴设备在充满电后，无线充接收芯片会进入待机状态，优秀的芯片待机功耗能做到50μA以下，差的可能有几百μA。别小看这个数字，TWS耳机的充电盒电池一般也就400-500mAh，待机功耗高100μA，相当于每天多耗2.4mAh电，放在充电盒里不用，半个月就会多耗36mAh，相当于少充一次耳机，用户感知会非常明显。

成本优化不是单纯砍价，全生命周期成本才是核心

很多公司算3W接收芯片的成本，只看BOM表上的单价，觉得选1.2元的比1.5元的每台省3毛钱，年销10万台就能省3万。但实际算下来，可能反而亏得更多。我见过最极端的案例，某厂商为了省每台2毛钱的芯片成本，选了没有兼容性测试的小厂芯片，量产10万台后有12%的产品收到充电兼容性投诉，售后返修+召回成本花了近20万，省的3万块钱连零头都不够。

算3W接收芯片的成本，首先要算整体BOM成本。有些芯片单价看起来贵2毛钱，但集成度高，不需要额外的整流桥、保护电路和外置MOS管，外围元件能少5-6颗，算下来整体BOM成本反而能省3-4毛钱。比如某款主流集成式3W接收芯片，单价1.5元，外围元件只需要3颗电容和2颗电阻，总成本大概1.7元；而某款分立方案的芯片单价1.2元，需要外加整流桥、保护IC等7个外围元件，整体成本超过1.8元，反而更贵。

其次要算生产和测试成本。集成度高的芯片外围元件少，PCB布线简单，SMT焊接的不良率能降低0.2%左右，按十万台算就是少200台不良品，能省出近万块的生产损耗。另外如果芯片厂商能提供现成的参考设计和兼容性测试报告，研发测试时间能缩短2-3周，提前上市带来的收益远高于几毛钱的芯片差价。

最后还要算售后成本。现在消费电子的售后返修成本平均每台在20-30元，哪怕只有1%的产品因为充电问题返修，每十万台就要多花2-3万。选兼容性好、性能稳定的芯片，虽然单价贵几毛钱，但能把充电相关的售后率降到0.1%以下，长期来看反而更划算。尤其是做品牌的厂商，一旦因为充电问题批量出现差评，对品牌形象的损失更是没法用钱衡量。

其实3W无线充接收芯片的选型逻辑，放到整个硬件开发里也通用：永远不要为了省几毛钱的物料成本，去冒几块钱甚至几十块钱的售后风险。优秀的工程师从来不是选最贵的，也不是选最便宜的，而是选最适合产品定位、能把全链路成本降到最低的方案。毕竟做消费电子，最后拼的不是谁的物料成本更低，而是谁能在保证体验的前提下，把成本控制做到极致。

你在选电源芯片时遇到过什么印象深刻的坑？欢迎在评论区分享你的经验，我们一起聊聊硬件开发里那些藏在细节里的成本账。
