3W无线充接收端芯片有哪些?

发布时间:2026-09-28编辑:无线充模块浏览:0次

做硬件设计的朋友应该都有过这种感受:看起来毫不起眼的小芯片,往往是决定整个产品稳定性和成本控制的核心。尤其是3W无线充接收端芯片这类器件,参数看着大同小异,实际选起来稍有不慎,要么是功耗过高过不了认证,要么是供应链掉链子耽误量产,甚至还有可能因为兼容性问题被用户投诉。今天我们就从市场格局、成本功耗两个核心维度出发,把3W无线充接收端芯片的选型逻辑讲透。

一、先看懂市场格局:主流厂商的技术路线差异在哪里

目前3W无线充接收端芯片市场基本形成了“国际厂商领跑、国内厂商追赶”的格局,不同梯队的厂商在产品定位、技术优势和适配场景上差异非常明显。

第一梯队是TI、IDT、恩智浦这类国际头部厂商,他们的芯片最大优势是技术成熟度高、兼容性强,几乎支持所有主流的无线充协议,而且一致性和稳定性经过了全球市场的验证。比如TI的BQ51013B系列,是行业内最早大规模商用的3W接收端芯片之一,静态功耗可以做到1mW以下,过压过流保护机制非常完善,缺点就是价格偏高,采购价基本在1.2-1.8美元之间,而且交期普遍在8-12周,更适合对品质要求极高、对价格不敏感的高端消费电子场景。

第二梯队是国内的一线芯片厂商,代表企业有英集芯、新捷、易冲无线等,这几年技术迭代速度非常快。比如英集芯的IP6806系列,不仅支持Qi 1.3标准,还集成了全桥整流、线性稳压器和保护电路,外围元器件只需要5个,比国际厂商的方案少了近30%,整体BOM成本可以降低20%以上,静态功耗也控制在1.5mW左右,完全满足大部分消费电子的需求。这类国内厂商的价格普遍在0.3-0.8美元之间,交期基本控制在2-4周,对中小批量生产的企业非常友好。

第三梯队是一些中小规模的本土芯片厂商,价格可以做到0.2美元以下,主打极致成本优势,但是普遍存在协议兼容性差、一致性不足的问题,部分厂商的芯片甚至没有过Qi认证,只适合对成本极其敏感、不需要出口的低端白牌产品。如果是做品牌产品,这类厂商的芯片基本不用考虑,后期的售后成本会远远超过前期省下的物料成本。

二、算清成本账:不能只看芯片单价,要算整体方案成本

很多工程师选型的时候容易犯一个错误:只看芯片本身的采购价,忽略了整体方案的综合成本,结果算下来反而花了更多钱。3W无线充接收端芯片的成本构成,其实要从三个维度去算。

首先是芯片本身的采购成本,这个是最直观的。国际厂商的芯片单价是国内一线厂商的2-3倍,看起来差价很大,但如果你的产品定位是高端市场,或者是给国际品牌做代工,多花的这部分成本其实是值得的,因为可以省去很多兼容性测试和售后纠纷的成本。但如果是做性价比产品,国内一线厂商的芯片已经完全能满足需求,没必要为了品牌溢价买单。

其次是外围元器件成本。不同芯片的集成度差异很大,有的芯片需要外接整流桥、LDO、保护电路等十多个元器件,有的芯片已经把这些模块全部集成进去了,只需要几个电容电阻就能工作。比如前面提到的英集芯IP6806,外围BOM成本只需要0.5元左右,而一些集成度低的芯片,外围成本就要1.5元以上,算下来整体方案成本反而比芯片单价高的方案更贵。

最后是生产和测试成本。成熟的芯片方案良率可以做到99.5%以上,而一些不成熟的方案良率可能只有95%,算上生产过程中的损耗,还有额外的测试环节成本,实际单台成本会高很多。另外,协议认证成本也是一笔不小的开支,如果芯片本身已经通过了Qi认证,产品整体认证的时候可以省去很多测试费用,反之则要多花几万甚至十几万的认证成本。

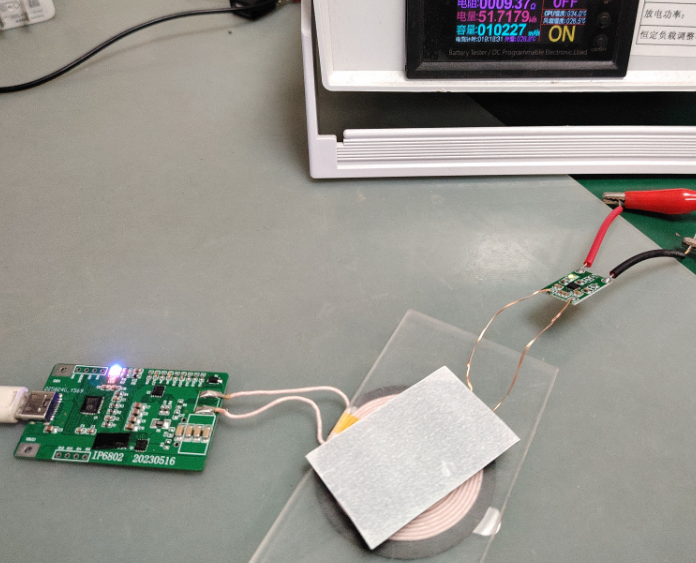

3W无线充接收端芯片有哪些

三、功耗控制的核心:这三个参数直接决定产品体验

对于3W无线充接收端芯片来说,功耗表现不仅关系到产品的续航,还直接影响充电效率和发热控制,选型的时候重点关注三个参数就行。

第一个是静态功耗,也就是芯片在待机状态下的功耗。这个参数对于低功耗设备来说至关重要,比如TWS耳机、智能手表这类产品,本身电池容量就小,如果静态功耗过高,平时不充电的时候也在耗电,会直接缩短产品的待机时间。目前行业主流水平是静态功耗在2mW以下,好的方案可以做到1mW以内,选型的时候尽量选低于1.5mW的,基本就不会有问题。

第二个是转换效率,也就是接收端把无线能量转换成直流电的效率。这个参数直接决定了充电速度和发热情况,3W接收端芯片的典型转换效率在80%-88%之间,每提升1%的转换效率,充电时的发热量就会降低不少,充电速度也能更快。一般来说,国际厂商的芯片转换效率普遍在85%以上,国内一线厂商的也能做到83%以上,低于80%的基本不用考虑,夏天充电的时候很容易出现过热保护的问题。

第三个是轻载效率,也就是在低功率输出下的转换效率。很多应用场景下,无线充并不是一直工作在满功率状态,比如TWS耳机快充满的时候,功率会降到1W以下,这时候轻载效率就很重要。一些芯片满功率下效率很高,但是轻载下效率只有60%不到,就会导致充电后期发热严重,而且浪费电量。选型的时候最好要求厂商提供1W输出下的效率参数,尽量选高于70%的方案。

四、选型设计的几个实用建议

最后给大家总结几个实际选型过程中的实用技巧,能帮你少走很多弯路。

第一,优先选择已经过Qi 1.3以上版本认证的芯片,不仅兼容性有保障,后续产品做认证的时候也能省很多事。现在很多电商平台和海外市场都要求无线充产品必须有Qi认证,要是芯片本身没认证,后期再做整改成本很高。

第二,样片测试的时候一定要做全场景兼容性测试,不要只测自己品牌的发射端,还要测市面上主流品牌的无线充电器,尤其是苹果、华为、小米这些出货量大的品牌的发射端,避免出现用户买了产品之后充不上电的情况。

第三,供应链稳定性要放在重要位置,尽量选择出货量稳定、交期有保障的厂商。这两年芯片缺货的情况大家都经历过,要是选了小众厂商的芯片,量产的时候突然断货,临时换方案耽误的时间成本是无法估量的。

其实3W无线充接收端芯片的选型并没有那么复杂,核心就是搞清楚自己的产品定位,不要盲目追求高端芯片也不要一味贪便宜,结合成本、功耗、供应链几个维度综合考量,总能找到最适合自己的方案。如果大家有实际选型中的问题,也可以在评论区留言,我们一起讨论。
