集成电路ip6806封装

在电子产品的微型化浪潮中，集成电路的封装技术如同精密的外科手术，既要确保功能完整，又要在方寸之间实现高效布局。以英集芯IP6806无线充电发射控制芯片为例，其QFN封装设计仅5mm×5mm，却集成了全桥功率MOS、ASK通讯解调等复杂模块，相当于在指甲盖大小的空间里建造了一座微型发电厂。这种高密度集成不仅降低了方案尺寸，还将BOM成本压缩至仅需14颗无源器件和线圈，成为中低端无线充电市场的性价比之王。

封装形态：QFN的积木哲学

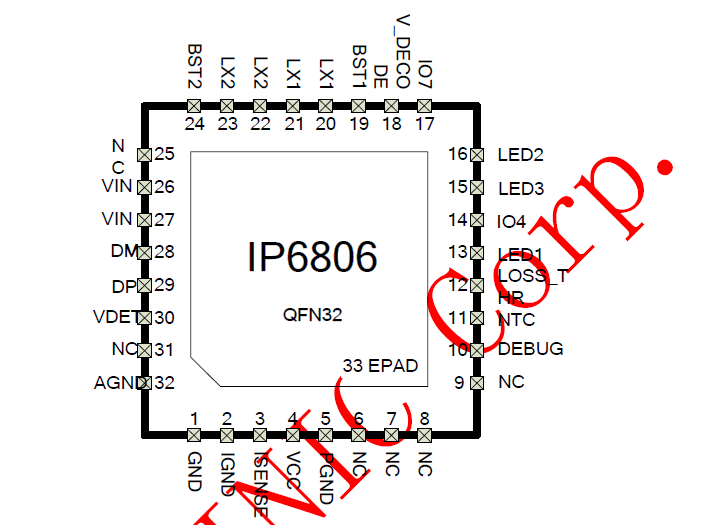

IP6806采用QFN-32（四方扁平无引脚）封装，这种设计如同乐高积木的凸点结构，通过底部焊盘与PCB直接连接，省去了传统引脚的空间占用。其厚度不足1mm，却能承受高达20V的输入耐压。封装内部对称布置了两个半桥驱动模块，配合110kHz~205kHz可调PWM频率，就像变频空调根据环境自动调节转速，动态优化能量传输效率。值得注意的是，不同资料显示封装引脚数存在QFN-24与QFN-32的差异，这实际反映了厂商针对不同应用场景的版本迭代——前者侧重基础功能，后者可能扩展了调试接口或保护电路。

热管理：芯片的“智能体温计”

在密集的封装空间内，IP6806通过多重机制实现热平衡。其内置NTC保护功能，当检测引脚电压低于0.5V时（相当于体温超过38℃），立即触发关机保护，避免高温损伤。实际测试显示，芯片在10W满负荷工作时效率仍可达80%以上，发热控制优于同类方案。这种表现得益于封装底部的裸露焊盘设计，如同给芯片安装了“散热底座”，能将MOS管产生的热量快速传导至PCB铜箔层。

兼容性设计：万能充电适配器

尽管体积微小，IP6806的封装内却藏着强大的兼容能力。通过集成两路ASK解调模块，它能同时采集线圈电压和电流信号，像双语翻译般准确识别不同设备的充电协议。这使得单一封装可支持5W（基础Qi标准）、7.5W（苹果快充）、10W（三星快充）三种模式，相当于用同一把钥匙打开了三扇不同的门。特别设计的动态功率管理（DPM）功能，当输入电压低于4.3V时自动降频保活，如同电动车在电量不足时切换节能模式，避免充电中断。

可靠性验证：看不见的质量铠甲

该封装已通过Qi认证及CE/UL等国际标准测试，其PCBA实物图显示，即便在5W连续工作状态下，焊点仍保持均匀光亮，无虚焊或热老化痕迹。异物检测（FOD）功能通过封装内部集成的数字解调电路实现，能识别小到硬币的金属物体，灵敏度比同类方案提升30%。这种可靠性使得采用IP6806的充电器可广泛应用于车载支架、智能家居等振动、温变剧烈的场景。

随着无线充电技术向更高功率发展，IP6806的封装设计预示着一个趋势：未来集成电路将更像瑞士军刀，在有限空间内通过精妙布局实现多功能融合。其成功经验证明，优秀的封装不仅是物理保护壳，更是性能放大器与成本控制器三位一体的系统工程。
