IP6826 15W电路图

你有没有过这样的体验：晚上把手机往床头柜的充电板上一放，第二天早上却发现因为没对准位置，电量只剩20%；车里的无线充电器充半小时，手机烫得能煎鸡蛋，导航都卡成了PPT；咖啡馆里的公共无线充，慢到你喝完一杯美式，电才充了不到30%？

这些让人糟心的使用体验，很多时候都藏在无线充方案的选型与设计细节里。而IP6826这款15W高集成无线充电发射端芯片，正是当下不少消费电子厂商解决上述痛点的主流选择。从床头的桌面充到车里的车充，从共享充电宝到家具内嵌充电模块，它的身影几乎覆盖了我们日常接触无线充电的所有场景，但想要把这颗芯片的15W性能真正发挥出来，散热设计往往是决定产品口碑的生死线。

很多人对无线充电的认知还停留在“能充就行”，但不同应用场景对IP6826方案的要求，其实天差地别。

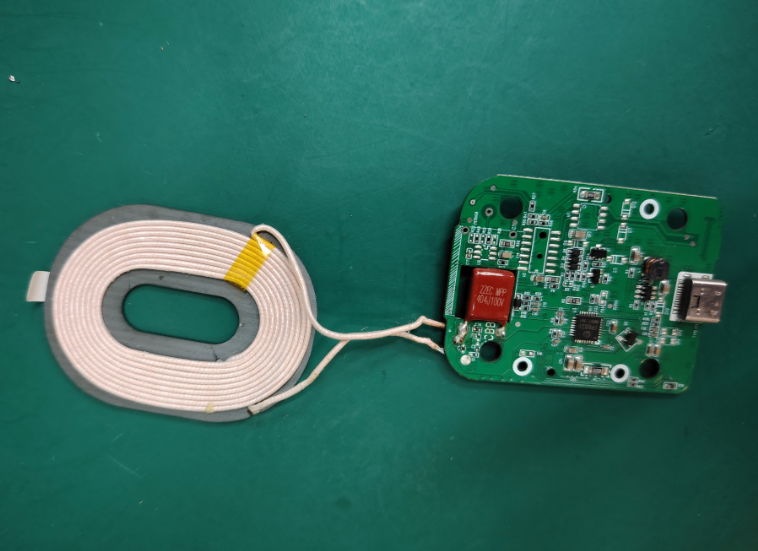

最常见的当属桌面式无线充电器，这也是IP6826应用最成熟的场景。这类产品一般是固定放置在床头柜、办公桌或者咖啡馆台面上，供电稳定，使用场景相对静止，设计重点在于FOD异物检测的精准度和充电效率的平衡。IP6826本身集成了全桥MOS驱动、数字解调、协议解析模块，外围电路可以做得非常精简，不少厂商做这类桌面充时，甚至能把整个主板做到硬币大小，嵌入木质桌面、陶瓷摆件里毫无压力。我见过不少做家居产品的客户，把基于IP6826的充电模块藏在床头柜的层板里，外面只留一个识别圈，手机放上去就能充，完全不破坏家具的整体设计感，这也是高集成芯片带来的设计红利。

第二类主流应用是车载无线充电。和桌面场景不同，车载环境的恶劣程度远超普通人的想象：夏天暴晒下车内中控台温度能冲到80℃以上，车辆颠簸导致手机随时可能偏移位置，车载电瓶的电压波动也比市电适配器大得多。这时候IP6826的宽电压输入特性就派上了用场，它支持4.5V到14V的输入电压范围，能直接适配车载12V供电系统，不用额外加复杂的稳压电路。同时它自带的低压差线性稳压设计，能在电压波动时保持输出功率稳定，不至于一脚油门下去，充电就断连。不过车载场景也是散热问题的重灾区，很多便宜的车载无线充用了半年就功率骤降，本质都是高温导致芯片触发了过温保护，长期高温还会加速元器件老化。

第三类容易被忽略的场景，是便携与共享类无线充电产品，比如共享充电宝的无线充模块、户外移动电源的无线充输出端、甚至是无线充电充电宝。这类产品大多靠电池供电，对能效比要求极高——同样的电池容量，效率高10%，就能多给用户充进几百毫安时的电。IP6826在15W满功率输出时的整体效率能做到80%以上，待机功耗低于50mW，对电池供电类产品格外友好。我之前测过某款搭载IP6826的无线充电宝，待机状态下放一个月，自耗电还不到5%，比不少同类方案表现好很多。但这类产品因为内部空间紧凑，电池本身也会发热，散热设计的难度丝毫不比车载场景低。

说到散热，这几乎是所有15W及以上无线充产品绕不开的坎。无线充电的能量传输靠的是电磁感应，发射端和接收端之间存在不可避免的能量损耗，这些损耗最终都会变成热量。IP6826虽然已经把转换效率做的很高，但满功率工作时，芯片本身、全桥MOS、谐振电容、发射线圈这几个部位，依然会产生不小的热量。如果散热做不好，轻则芯片触发过温保护，把15W功率降到5W甚至更低，“快充”变“慢充”；重则高温加速电容、线圈绝缘层老化，带来安全隐患。

做IP6826方案的散热设计，第一步要先找对发热源。很多新手工程师做散热时，一上来就给芯片贴个大散热片，结果发现温度降不下来——其实15W功率下，发射线圈和谐振电容的发热量，有时候比芯片本身还大。线圈的发热主要来自铜损，也就是大电流流过线圈铜线时产生的热量，线径越细、匝数越多，铜损就越大；谐振电容的发热则来自ESR（等效串联电阻），如果选了劣质的高ESR电容，满功率工作时电容表面温度能冲到100℃以上，手摸上去都能烫起泡。IP6826本身的热管理做的很成熟，芯片内部集成了高精度的温度传感器，只要能把热量及时导出去，本身的结温完全可以控制在安全范围内。

针对不同场景，散热方案的选择也完全不同。桌面式充电器因为空间充足，优先选传导+对流的组合散热方案。首先在线圈和主板之间要加一层纳米晶隔磁片，既能聚拢磁通提升充电效率，也能阻止线圈的热量直接烤到主板上的元器件；IP6826芯片和功率MOS的位置，要贴导热硅胶垫连接到产品的外壳上，如果是金属外壳，直接就能当散热片用，塑料外壳的话，可以在外壳内部加一片薄铝片扩大散热面积。我之前帮客户优化过一款桌面充的散热，原本用全塑料外壳，满功率充20分钟外壳温度就到了48℃，只是在芯片对应位置的外壳内壁加了一片0.5mm厚的铝片，同样条件下温度直接降到了41℃，手感完全不烫，成本只加了两毛钱。

车载场景的散热要求要严苛得多，因为环境本身温度就高，仅靠被动散热很多时候压不住。这时候在布局时就要注意，IP6826和功率器件要尽量远离线圈的中心位置，线圈中心是磁通最密集的区域，也是发热最集中的地方，把芯片放在线圈边缘，能减少热量的叠加。不少高端车载无线充会在被动散热的基础上增加静音涡轮风扇，风道设计要对准芯片和电容的位置，形成贯穿式的气流；如果是做密封式的车规级产品，还要用到石墨烯导热膜，把发热源的热量均匀导到整个金属支架上，避免局部热点。这里要特别提醒，车载场景下不要用太厚的导热硅胶垫，硅胶垫的导热系数再好，厚了之后热阻也会上升，一般选0.3mm到0.5mm厚度、导热系数3W/m·K以上的就足够。

而空间最紧凑的便携类无线充产品，散热设计就要从元器件选型阶段开始布局。比如线圈不要一味追求薄，选多股利兹线绕制的线圈，能大幅降低高频下的铜损，从根源减少发热；谐振电容一定要选低ESR的车规级NPO电容，不要贪便宜用普通的X7R电容，后者在高温下容量衰减快，ESR飙升，很容易进入“发热-效率下降-更发热”的恶性循环；IP6826的PCB布局时，功率回路的走线要尽量短、尽量粗，大电流走线上多加过孔，减少走线本身的发热。如果是做超薄充电宝，没法加散热片，可以在芯片背面铺大面积的铜皮，利用PCB本身的铜箔散热，我见过最极致的设计，整个主板的接地铜皮都做了漏锡处理，靠主板本身就能把热量散出去，满功率工作时表面温度也能控制在43℃以内。

很多厂商做IP6826方案的时候，总觉得这颗芯片集成度高，外围简单，随便画画板就能做出合格的产品，结果踩了散热的坑，产品上市后差评一堆，回头再来改设计，反而浪费了更多成本。其实无线充产品的体验差距，从来都不是“能不能充”，而是“充得快不快、烫不烫、稳不稳定”这些细节里。

从卧室床头柜到汽车中控台，从办公室桌面到随身的充电宝，15W无线充已经慢慢从“高端配置”变成了日常刚需。IP6826这颗芯片给了大家做出好产品的基础，但真正决定用户体验的，从来都不是芯片本身，而是设计者对场景的理解、对细节的打磨——毕竟消费者不会知道你用的是什么芯片，他们只会记得，这个充电器充起来快不快、烫不烫手，用着顺不顺心。

你平时用无线充电的时候遇到过最糟心的问题是什么？是充得慢、发热大，还是总是对不准位置？欢迎在评论区聊聊你的体验。
