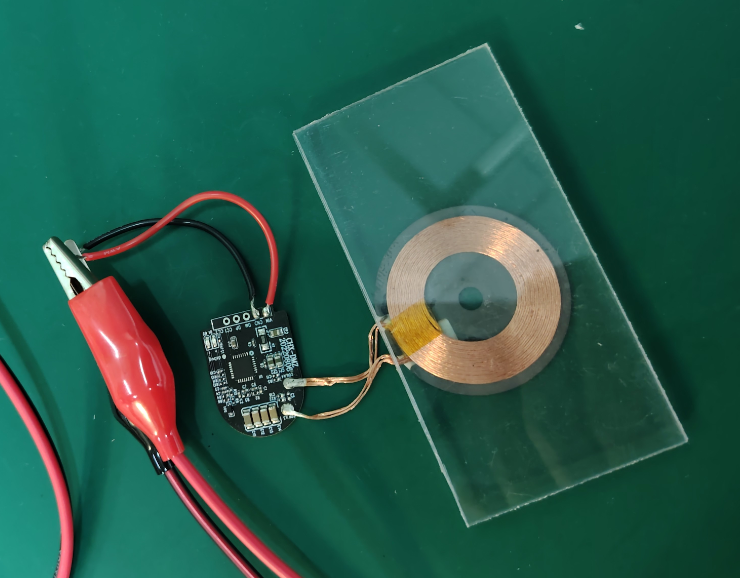

Ip6826无线充电实际电路

在无线充电方案选型的岔路口，IP6826这款高集成度无线充发射芯片，已经成为中小功率场景绕不开的选项——很多人被它极简的外围电路吸引，却在过压过流保护的细节上踩过坑，更常拿它的参数和主流Qi标准直接对标，最后落得“参数好看、实测不稳”的窘境。今天我们就沉到电路设计层面，拆解IP6826保护机制的真实设计逻辑，再把它和Qi标准的核心要求放在同一张桌子上对比，帮你搞懂这款芯片到底该怎么用、边界在哪里。

先聊最核心的过压过流保护设计。和很多同价位芯片把保护功能做在芯片外部靠分立元件实现不同，IP6826把发射端的核心保护链路几乎全部集成在了Die内部，甚至连异常触发后的恢复逻辑都做了硬件固化，这也是它外围电路能做到极简的核心原因。从实际电路的工作链路来看，它的过压保护分了两层：第一层是输入侧过压，芯片的VIN引脚内置了精度约±2%的电压检测环路，默认阈值设在18V，当适配器端因为插拔尖峰、协议握手异常出现电压跳变超过阈值时，芯片会在10μs内直接切断全桥驱动的输出，比常见的外部分立TVS响应速度快了近一个数量级，避免功率管被瞬间高压击穿；第二层是谐振腔过压，很多人设计时容易忽略这一点——当接收端突然移开、或者线圈对位偏移超过临界值时，LC谐振回路的电压会瞬间飙升到正常值的3倍以上，IP6826在谐振电容中点做了电阻分压采样，一旦检测到谐振电压超过设定阈值，不会直接关断输出，而是先逐步降低驱动占空比，把谐振电压拉回安全区间，只有电压持续超限超过50ms才会进入彻底关断的保护状态，避免了轻微偏移就断充的糟糕体验。

再看过流保护的设计细节，IP6826同样做了全链路的电流采样。和很多芯片只在功率管下端串采样电阻测总电流不同，它在全桥的两个下管分别做了独立的电流采样回路，一方面可以实时检测每一路功率管的导通电流，当某一路出现过流、甚至桥臂直通的极端情况时，能在2μs内封锁对应桥臂的驱动信号，避免单管过流烧毁；另一方面，它会通过全周期的电流积分计算实际发射功率，当检测到输出功率超过芯片设定的额定值（常见的5W版本阈值是6W，10W版本是12W）时，会先通过降功率的方式维持输出，持续超限才会触发保护。更贴心的是它的过流恢复逻辑：如果是异物导致的瞬时过流，芯片会每300ms做一次极短时间的重启检测，当检测到金属异物移除、接收端正常对位后，会自动恢复充电，不需要用户重新插拔适配器，这一点比很多需要手动复位的方案体验好太多。很多工程师实测时发现，哪怕用镊子直接短接发射线圈两端，芯片也会立刻进入保护状态，不会出现冒烟、炸管的情况，这套软硬结合的保护机制确实给足了安全冗余。

接下来我们把这些保护设计，放到Qi标准的框架下做个实打实的对比。很多人刚接触IP6826时会有个误区：觉得它支持Qi协议，就完全符合Qi标准的所有要求，实际上两者的定位从根上就不一样。首先是保护机制的设计逻辑差异：Qi标准V1.2.4版本里对过压过流的要求，本质是“兼容性优先”——它要求发射端的保护阈值必须和接收端的报告参数动态匹配，比如接收端上报自己的最大充电电流是1A，发射端就要把过流阈值动态调整到1.5A以内，不同接收设备接入时阈值要实时协商；但IP6826的保护阈值是硬件固定、或者通过外围电阻静态设定的，它不会和接收端做双向的数字通信协商，属于“以我为主”的保护逻辑，不管接什么接收设备，过压过流的触发点都是提前设好的固定值。这就带来了一个很实际的差异：用符合Qi标准的认证方案时，给不同品牌的手机、耳机充电，保护阈值会跟着设备调整，不容易出现“充到一半触发过流”的问题；但用IP6826做方案时，如果阈值设得太低，给支持快充的手机充电就容易触发限流断充，设得太高，小功率耳机充电时出现异常又起不到保护作用，需要工程师在设计时根据目标场景做精准的电阻参数匹配。

其次是保护触发后的行为差异，这也是很多方案过不了Qi认证的核心原因。Qi标准明确要求，当检测到过压过流、或者金属异物（FOD）时，发射端必须先发送终止充电的数据包，给接收端一个明确的信号，让接收端做好电路切换，再切断功率输出；但IP6826作为一款主打高性价比的定频调压发射芯片，没有集成完整的Qi协议数字通信栈，保护触发时是直接硬件切断功率输出，不会提前和接收端做通信握手。这在实际使用中会带来一个小问题：部分对充电时序要求严格的手机，在触发保护时会弹出“充电异常”的提示，甚至会记录一次充电故障，而正规Qi认证方案几乎不会出现这种情况。另外在异物检测的精度上，Qi标准要求能检测到直径10mm以上的金属片，温升不能超过10K，而IP6826的异物检测是基于功耗差计算的，因为没有和接收端实时通信校准功率值，检测精度会比认证方案稍差，通常只能检测到15mm以上的金属片，设计时需要额外在线圈下方加温度探头做过温保护补足冗余。

当然，这并不意味着IP6826的设计不好，恰恰相反，它的保护设计完全匹配它的定位——它从一开始就不是为了做通过Qi认证的高端通用充电器而生的，而是瞄准了小功率、定场景的专用无线充市场：比如桌面小夜灯无线充、电动牙刷充电底座、小型家具嵌入式无线充电位这些场景，接收端是固定搭配好的，不需要兼容五花八门的第三方设备，这时候它硬件级的快速保护、极简的外围电路、极低的BOM成本，反而比功能全面但成本更高的Qi认证方案更有竞争力。很多人用不好这款芯片，本质上是拿它去对标Qi认证的通用充方案，把它放在了不适合的场景里。

最后想和大家说，无线充电方案从来没有绝对的好坏，只有合适不合适。IP6826的过压过流设计走的是“硬件兜底、简单可靠”的路线，放弃了Qi标准要求的动态协商、双向通信能力，换来了更低的成本和更简单的设计流程；而Qi标准的保护逻辑走的是“兼容优先、动态适配”的路线，靠复杂的数字通信换来了全设备的兼容性和更精准的保护精度。做产品设计时没必要盲目追高认证，也别一味压低成本，搞懂芯片设计的底层逻辑，看清它和行业标准的边界在哪里，才能把每颗芯片的潜力用到极致，做出稳定好用的产品。你在调试IP6826的时候有没有遇到过奇怪的保护触发问题？欢迎在评论区聊聊你的调试经验。
