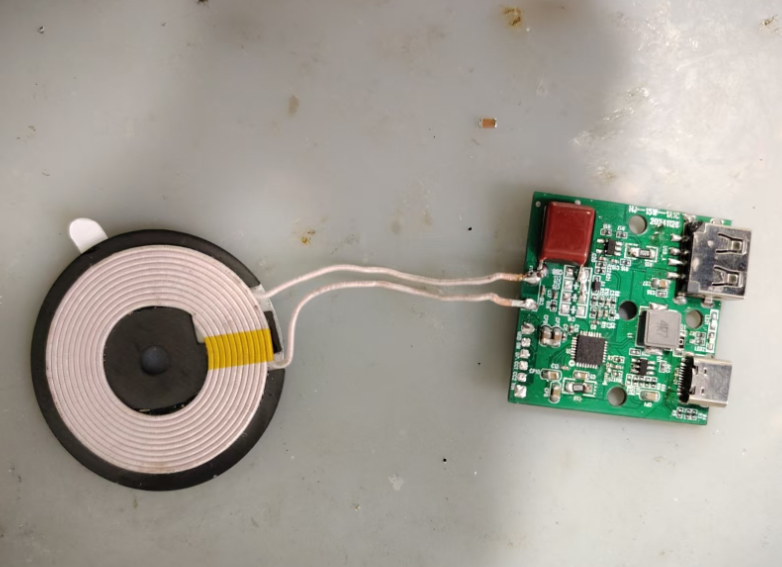

做过快充协议开发的人都知道,CC引脚的配置从来不是“随便焊个电阻”这么简单——尤其是用IP6826这类集成度极高的PD协议芯片时,下拉电阻的选型稍有偏差,轻则诱骗失败、功率上不去,重则出现端口识别混乱、反复断连,甚至烧毁外接设备。最近我调试了三个不同场景的IP6826项目,踩过电阻阻值错配的坑,也摸透了VBUS检测和CC引脚内部结构的匹配逻辑,今天把完整的选型逻辑和实战经验整理出来,帮大家少走弯路。
很多开发者第一次看IP6826数据手册时都会有这个疑问:手册里提到CC引脚内部已经集成了下拉电阻,为什么还会有外接的需求?答案其实藏在应用场景的差异里。
IP6826的CC引脚内部默认集成了5.1kΩ的下拉电阻,这是PD协议中Sink(受电设备)的标准配置,理论上如果你的产品是标准的PD受电端,比如普通的PD充电器、桌面快充坞,完全可以不用外接下拉,直接用内部电阻就能满足正常识别需求。但实际开发中我们往往会遇到两类特殊场景,此时内部电阻就不够用了:一类是需要兼容多协议的场景,比如除了PD还要支持QC、UFCS或者私有快充协议,不同协议对CC引脚的下拉阻值要求存在细微差异;另一类是应用环境存在强干扰的场景,比如车载充电器、工业级供电设备,外部电磁干扰容易导致CC引脚电平检测不准,此时外接下拉电阻可以提升电平稳定性。
这里要先明确IP6826的VBUS检测机制:CC引脚的电平状态是和VBUS电压联动判断的,当CC引脚检测到有效下拉时,芯片才会启动VBUS电压检测,随后进入协议协商流程。如果下拉电阻阻值偏差过大,会导致CC引脚的电平落在协议规定的判定阈值之外,芯片会误认为没有设备接入,直接停止后续协商,这就是很多人遇到的“插了设备没反应”的常见原因。
如果你做的是手机充电器、移动电源这类普通消费级快充产品,需求是稳定兼容主流PD、QC协议,成本控制优先,那么电阻选型的核心原则是“优先匹配协议标准,留足误差余量”。
首先说阻值选择:如果确定只用内部下拉,要在烧录固件时确认“内部下拉使能”选项已经打开,此时不需要额外加外部电阻,BOM成本最低。但如果你的方案需要兼容部分老款私有协议设备,建议外接1kΩ的下拉电阻和内部5.1kΩ电阻并联,最终等效阻值约840Ω,刚好匹配部分私有协议对Sink端下拉的要求。这里要注意,外接电阻的精度必须选1%及以上的,绝对不能用5%精度的普通电阻——我之前踩过这个坑,用5%精度的1kΩ电阻,实际阻值可能在950Ω到1050Ω之间波动,并联后等效阻值偏差超过10%,导致部分老款设备识别失败,批量生产时出现了3%的不良率,最后全部换成1%精度的电阻才解决问题。
其次要注意电阻的封装和功率:消费级应用里选0805或者0603封装的普通厚膜电阻就足够,额定功率1/16W完全够用,毕竟CC引脚的电流只有微安级别,不存在功率过载的问题。焊接时要尽量靠近CC引脚摆放,减少走线长度,避免其他信号对CC引脚的干扰。我之前有个项目为了布线方便,把下拉电阻放在了板子边缘,离CC引脚有2cm的走线距离,结果量产测试时出现了千分之二的概率识别失败,后来调整电阻位置,把走线缩短到5mm以内,问题就彻底消失了。

如果是做工业级PD供电模块、车载快充、户外储能这类对稳定性要求极高的产品,下拉电阻的选型逻辑就要完全反过来,核心是“抗干扰优先,兼容所有可能的接入设备”。
首先阻值选择上,不建议用IP6826的内部下拉,必须外接独立的5.1kΩ下拉电阻。很多人会问,内部已经有5.1kΩ了,外接一样的阻值有什么意义?这就要说到IP6826的内部结构了:内部下拉电阻是集成在硅片上的,温度系数比较大,在-40℃到85℃的工业级温度范围内,阻值偏差可能会超过5%,而外接的独立电阻可以选温度系数±50ppm/℃的高精度电阻,全温域下阻值偏差可以控制在1%以内,保证极端温度下CC引脚电平依然在协议规定的范围内。我之前做车载快充项目时,在-40℃的低温箱里测试,用内部下拉的方案有10%的概率出现识别失败,换成外接的高精度5.1kΩ电阻后,连续72小时高低温循环测试没有出现一次识别问题。
其次要额外加ESD防护和滤波设计:工业场景下静电和浪涌干扰多,建议在CC引脚和下拉电阻之间串联一个100Ω的限流电阻,同时在CC引脚到GND之间加一个0.1μF的陶瓷电容滤波,注意电容容量不能太大,最大不要超过1μF,否则会导致CC引脚的电平变化速度变慢,影响协议协商的速度。我见过有人为了抗干扰加了10μF的电容,结果设备插入后需要2-3秒才能识别,严重影响用户体验。
另外还要注意电阻的功率等级:工业级应用建议选额定功率1/10W以上的电阻,虽然正常工作时功率很低,但遇到浪涌冲击时,更高功率的电阻抗损坏能力更强,能有效保护IP6826的CC引脚不被击穿。
做过多口PD扩展坞的开发者都知道,多CC口的场景是最容易出问题的,几个端口之间的信号干扰很容易导致识别混乱,此时下拉电阻的选型要重点考虑“端口隔离和独立识别”。
首先每个CC口的下拉电阻必须独立配置,绝对不能多个CC口共用一个下拉电阻。IP6826支持最多2个独立的CC通道,每个通道的下拉电阻要单独接,阻值根据每个端口的定位选择:如果是上行端口(接主机的口),需要配置5.1kΩ下拉电阻,作为受电端识别;如果是下行端口(接外设的口),需要上拉电阻,下拉电阻留空或者配置为不使能。这里要注意,多口场景下不要用内部下拉,必须每个端口接独立的外接下拉电阻,方便单独调试每个端口的识别逻辑,后期如果需要修改某个端口的协议支持,只需要调整对应端口的电阻即可,不用重新烧录固件。
其次要注意不同端口之间的布线隔离:每个CC引脚的下拉电阻走线要分开,不要走在同一层相邻的位置,最好中间加GND隔离,避免端口之间的信号串扰。我之前做四口扩展坞时,两个相邻CC口的走线靠得太近,出现了“串扰识别”的问题——插入一个设备时,另一个空的端口也会误认为有设备接入,导致芯片逻辑混乱,后来在两条走线之间加了GND隔离带,问题就解决了。
最后说一下阻值校准的小技巧:多口产品批量生产时,建议每块板都要测试CC引脚的静态电平,正常情况下接5.1kΩ下拉时,CC引脚的静态电平应该在0.2V以下,如果超过0.3V,说明电阻焊接有问题或者走线有漏电,要及时排查,避免流到市场上出现兼容性问题。
很多人觉得下拉电阻是个微不足道的小元件,但恰恰是这些小细节决定了产品的稳定性和兼容性。IP6826的CC口下拉电阻选型,本质上没有绝对的“标准答案”,核心是先想清楚你的产品应用场景、兼容性需求和成本要求,再匹配对应的电阻参数。如果拿不准选型,最好先做小批量验证,测试不同品牌、不同参数的电阻在各种极端场景下的表现,再确定最终的BOM,总比量产之后出问题再返工划算得多。你在开发IP6826的过程中遇到过哪些CC引脚的坑?欢迎在评论区留言交流。
