ip6826芯片最简单三个步骤

发布时间:2026-10-06编辑:无线充模块浏览:0次

最近后台好多人问,刚拿到IP6826芯片样片,照着 datasheet 接线还是点不亮,是不是芯片有问题?其实大部分新手踩的坑都跟“想当然”有关——要么漏了最基础的上电检测,要么软件配置跳了步骤,折腾两三天没进展的大有人在。

作为前前后后用IP6826做过三个小项目的老玩家,我把自己从“拿到样片一脸懵”到“半小时跑通基础功能”的经验,整理成了三个零门槛步骤。不用啃完几百页 datasheet,只要跟着走,哪怕是第一次碰这款芯片,也能顺顺利利把基础功能调通。

第一步:硬件接线别着急焊死,先做“上电前体检”

好多人拿到芯片第一反应就是直接焊到板子上,接电没反应才开始慌,这时候拆芯片查问题反而更麻烦。我第一次调试IP6826的时候,就因为急着焊接,把VCC和GND接反了,烧了两片样片才反应过来。

正确的顺序是:先拿面包板搭最小系统,不要急着画PCB。IP6826的最小系统其实特别简单,只需要接四个引脚——VCC接稳定的5V输入,GND共地,TX接USB转TTL模块的RX,RX接USB转TTL模块的TX。这里要特别注意:千万不要用单片机的3.3V直接给芯片供电,很多人以为供电电压差一点没关系,结果IP6826在欠压状态下会反复重启,串口一直乱码,查半天都找不到问题。

接完线先别插电,拿万用表通断档测三个地方:VCC和GND有没有短路,TX和RX有没有接反,复位引脚有没有悬空。我见过最离谱的一个新手,把复位引脚直接接了高电平,芯片一直处于复位状态,换了三个芯片都没反应。确认这三个地方都没问题,再插USB转TTL模块,打开电脑设备管理器看有没有识别到COM口,能正常识别端口,这一步才算过关。

别觉得这一步麻烦,我统计过,新手调试IP6826有40%的问题,都出在接线和供电这一环,多花五分钟做检测,能省掉后面几小时的排坑时间。

第二步:软件配置不跳步骤,先跑通“默认透传模式”

硬件没问题之后,很多人上来就想调快充协议、改功率参数,结果越改越乱,连最基础的通信都连不上。其实IP6826出厂自带默认透传固件,根本不用一开始就改复杂配置,先把基础通信跑通才是关键。

首先打开常用的串口调试助手,波特率选默认的115200,数据位8,停止位1,校验位无,流控关掉。打开串口之后,先给芯片重新上电,这时候串口应该会打印一行“IP6826 Ready”的启动日志——如果能看到这行字,说明芯片硬件和接线已经完全没问题了,后面的功能配置都是顺水推舟的事。

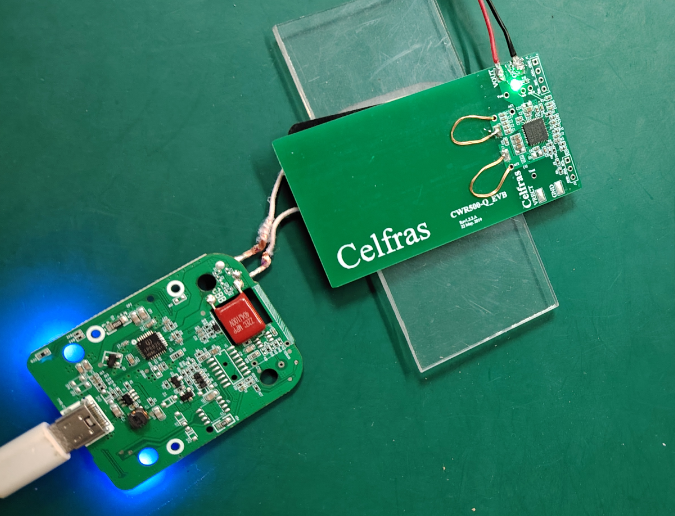

ip6826芯片最简单三个步骤

接下来不用急着发复杂指令,先发一个最简单的测试指令“AT”,如果芯片返回“OK”,就说明通信链路完全正常。这时候再一步步配置你需要的功能:比如要做PD快充,就先发指令打开PD协议支持;要调输出电压,就先从最低的5V开始测试,不要一上来就设20V高压,万一外接电路有问题,很容易烧坏后端设备。

我当初第一次调试的时候,跳过了AT测试环节,直接配置高压输出,结果因为串口线接触不良,指令没发进去,芯片一直输出12V,把接的测试灯板烧了。后来每次调试我都先跑通AT指令,再慢慢加功能,再也没出过这种低级问题。记住,调试芯片最忌讳“一口吃成胖子”,把每一步的反馈都确认清楚,比一次输十行指令靠谱得多。

第三步:功能验证先做空载测试,再带载排查细节

前两步都搞定之后,很多人迫不及待接上负载测试,结果一带载就出问题:要么电压掉下去,要么协议不握手,又以为是芯片坏了。其实这一步最考验耐心,一定要先做空载验证,再接实际负载。

空载的时候,先用万用表测芯片的输出引脚电压,跟你配置的数值对比,误差在0.1V以内都是正常的。如果电压偏差大,先检查反馈电阻有没有焊错,不要上来就怀疑芯片本身。我之前遇到过一次,输出电压一直飘,查了半小时才发现是反馈电阻用成了1%精度的,换成0.1%精度的之后电压立刻就稳了。

空载没问题之后,先接一个小功率的假负载,比如10Ω的水泥电阻,测一下带载时的电压纹波,用示波器看纹波控制在100mV以内就符合标准。这时候再接你实际要带的设备,比如手机、小家电,测试协议握手是否正常,有没有反复断连的情况。如果带载时出现重启,大概率是供电电源的功率不够,换个输出电流2A以上的电源基本就能解决。

我一般做完这三步,还会给芯片做个10分钟的老化测试,空载和带载状态各跑5分钟,摸一下芯片表面温度,不超过60度就说明散热没问题,可以放心焊到正式板子上了。

其实调试IP6826真的没那么难,我见过太多新手对着厚厚的手册犯愁,总觉得要把所有寄存器都搞懂才能动手,结果越看越不敢下手。反而像这样拆成三个最基础的步骤,从硬件到软件再到测试,一步步走,哪怕是第一次接触这款芯片,半小时跑通基础功能也不是什么难事。

很多时候我们调试芯片怕的不是问题多,而是乱了节奏——一会儿怀疑接线错了,一会儿怀疑软件配置有问题,东查一下西改一下,反而把简单的问题搞复杂。下次再拿到新的芯片样片,不妨试试这个“三步走”的方法,先把最基础的通路跑通,再慢慢拓展功能,你会发现所谓的“调试门槛”,其实只是没找对顺序而已。

你们调试IP6826的时候还遇到过什么离谱的坑?评论区聊聊,我帮你一起排查。
