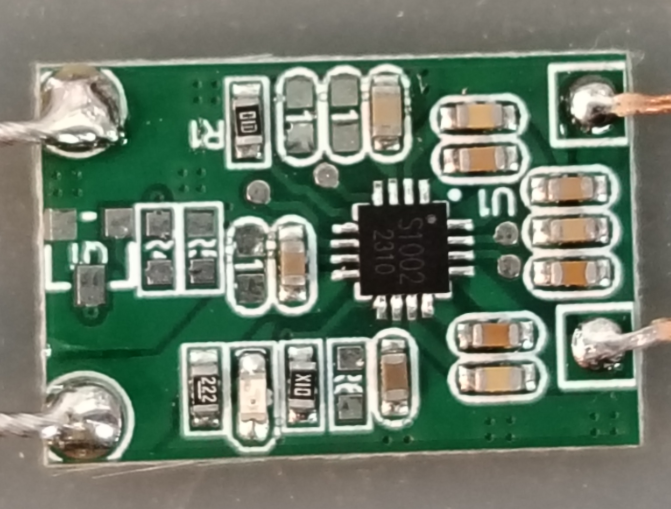

s1002无线充IC引脚功能详解

你有没有遇到过这种时刻：板子打样回来，线圈也选了、MOS 也上了、固件也能跑，偏偏无线充就是“能亮灯但充不进”“能握手但效率低”“一靠近就发烫”“充着充着就断”。

最后你翻来覆去看原理图，发现问题往往不在“电路画得对不对”，而在“引脚到底被你当成什么来用”。

同一颗无线充 IC，引脚定义看似写在手册里，但真正决定你成败的，是你如何从系统角度理解它：电源、功率、控制、通信、保护、布局与调试之间的耦合关系。

这篇就以硬件工程师视角，把 S1002 的引脚功能按“能落地的三层逻辑”讲透：你该怎么连、该怎么测、该怎么排雷。并把你最关心的几个维度一并补上：引脚电压范围的思路、效率差异从哪来、散热怎么在设计阶段就做对、以及现场最常见的故障排查路径。

一、先别背引脚名：先把 S1002 当成“三块芯片”理解

很多人第一次看无线充 IC，会被一堆脚名带着走：VDD、VBUS、GND、EN、STAT、FB、NTC、COMM……越看越像“每个脚都重要”，最后就是“每个都连了，但系统还是不稳”。

更有效的方式是把它拆成三块功能域：

1）供电与基准域：让芯片“活着、稳着”

典型关注点：VDD/REG 类引脚、参考电压、去耦、上电时序、UVLO。

2）功率与能量域：让系统“把能量搬运到电池/负载”

典型关注点：线圈驱动/整流/功率管相关引脚、VBUS/VRECT、CS/ISENSE、功率环路布局、效率与发热。

3）控制与通信域：让系统“听话、可调、可诊断”

典型关注点：EN、MODE、I2C/单总线、STAT/INT、NTC、FOD/异物检测、保护脚、测试脚。

把引脚按域去理解，你会发现：

• 供电域决定“会不会莫名复位/死机”；

• 功率域决定“充得快不快、热不热”；

• 控制通信域决定“稳不稳、好不好调、能不能快速定位问题”。

二、供电与地：VDD 不是“接上就行”，它决定你后面所有调试质量

硬件工程师最怕的不是功能不通，而是“偶发”。无线充系统里，偶发 80% 来自供电域。

1）VDD/REG 类引脚：先问两个问题

• 这颗芯片是外部供电（比如 5V/3.3V）还是内部稳压输出？

• VDD 的允许范围到底是谁决定的：芯片本体、还是你外部拉高的逻辑电平？

在没有你给出手册具体数值的前提下，我给一个“工程可执行”的判断框架：

• 如果 VDD 是芯片主供电脚：你必须按推荐范围供电，并把去耦电容贴得足够近（真正意义上的近：同层、短回路、紧贴引脚）。

• 如果 REG/OUT 是内部 LDO 输出脚：它更像“只能带少量负载的基准电源”，你拿它去喂一堆外设，轻则纹波上来，重则芯片内部保护介入，表现为掉线、握手失败、功率跳变。

2）GND：别把地当成一张网，当成“回路”

无线充功率回路的电流脉动大，地弹会直接污染你采样脚、通信脚和阈值判断脚。

工程上常用的策略不是“多打地”，而是“分域回流 + 单点汇聚”：

• 功率地（大电流、开关节点附近）优先形成短闭环；

• 模拟/采样地（CS/FB/NTC 等）保持干净回流；

• 最终在芯片附近或规划点汇聚，减少开关噪声串入判断链路。

3）引脚电压范围：别只看“最大值”，还要看“高电平阈值”和“耐压情境”

很多事故不是烧在“供电脚”，而是烧在“控制脚”：

• 你的 EN/STAT/INT 这些脚，是否被外部 MCU 拉到了 5V，而芯片逻辑域只允许 3.3V？

• 你的某个脚在插拔瞬间被外部上拉、电容耦合，是否出现了高于供电的尖峰？

• 你的采样脚是否通过分压接入高压节点，却忘了瞬态/ESD？

工程建议：

• 所有外部输入脚一律默认“需要限流/钳位/防尖峰”的思维检查一遍。

• 若逻辑电平不匹配，用分压/电平转换/开漏上拉到正确电源域，别赌“偶尔也能用”。

三、功率域引脚：效率、发热、稳定性，全都藏在这里

你要把 S1002 用好，核心不是“引脚连通”，而是“功率链路的每个引脚都要服务于同一个目标”：在允许的温升下，把尽可能多的输入能量变成电池端的有效充电能量。

1）VBUS/VRECT/OUT 类：你测哪里，决定你判断对不对

无线充系统里常见误判是：只看输入 5V 是否稳定，却忽略了整流后母线是否“波动得像锯齿”。

调试时建议至少同时观测三点：

• 发射端输入电源（适配器 5V/9V 等）

• 接收端整流母线（VRECT/VBUS 类节点）

• 电池端/负载端（BAT/OUT）

你会发现很多“充不上”不是功率不足，而是整流母线纹波大导致保护触发或控制环路发散。

2）CS/ISENSE/FB：这些引脚是“你和芯片之间的协议”

无线充接收端要控制功率，离不开电流/电压反馈。

这些脚往往连接到：采样电阻、分压网络、滤波电容。

工程重点不是“值对不对”，而是：

• 采样回路是否被开关节点串扰？

• RC 滤波是否让控制变“迟钝”，导致功率振荡？

• 采样电阻功耗是否被低估，温漂导致阈值跑偏？

如果你的设计出现“功率忽高忽低”“每隔几秒掉一次”，第一怀疑对象往往就是采样链路——不是芯片“抽风”。

3）充电效率对比：别只盯芯片宣传，要盯系统损耗分布

无线充效率不是单点指标，而是“系统分摊”：

• 线圈耦合与对位损耗（最直观，位置差就掉）

• 整流损耗（同步整流 vs 二极管整流差异巨大）

• DC-DC 损耗（后级降压/恒流控制的效率与开关频率有关）

• 线圈与金属件涡流损耗（外壳、屏蔽、螺丝、磁片选择都影响）

• 走线铜损与接触电阻（你以为很小，电流大时就是热源）

所以当你要做“效率对比”时，建议按工程化指标写在测试记录里：

• 同一发射端、同一线圈距离、同一对位偏移下的输入功率与电池端功率

• 不同功率点（比如低功率维持、高功率快充）效率曲线

• 温升曲线（效率下降通常伴随温升上升，是因果链）

只要你把曲线画出来，你就不会被“某次测得效率很高”骗了。

四、散热不是后补丁：从引脚与布局开始决定温升上限

很多项目的散热是最后才考虑：贴导热垫、加铜皮、改壳体。结果要么成本上去，要么还是热。

无线充接收端的热，通常来自两类：

• 功率器件与整流路径（大电流、高频）

• 线圈与附近金属件（涡流）

从引脚与布局角度，你可以提前做三件事：

1）功率路径“短、粗、闭环”

涉及大电流的引脚（VBUS/VRECT、功率开关、采样电阻两端、地回路）要尽量靠近、走线短粗，减少电阻与寄生电感。

寄生电感会带来尖峰，尖峰会触发保护，保护会导致系统反复重试，反复重试会更热——这是最常见的“越充越烫”的隐形链条。

2）让热“有路可走”

• 芯片底部焊盘（如果有）要按推荐开窗与过孔导热。

• 功率器件下方铺铜并用多过孔打到内层/背面。

• 温敏/NTC 引脚附近别靠近热源，否则温度判断会“提前过热”，表现为莫名降功率。

3）热与效率联动验证

你做散热，不是看“摸起来烫不烫”，而是看：

• 在相同输入功率下，温升降低是否带来效率提升与稳定性提升；

• 温度上升时，系统是否出现功率限流、掉线、重连；

• NTC/温控策略是否过于激进（误判热）或过于迟钝（真热不降）。

五、控制与状态引脚：决定你能不能“快速定位问题”

硬件工程最值钱的能力之一，是把故障从“玄学”变成“可观测”。

1）EN/MODE：别让它浮空

无线充系统很怕边界条件：插拔、低电压、对位抖动。

EN/MODE 脚如果处理不干净（悬空、弱上拉、受干扰），会出现“像接触不良一样”的现象：时好时坏。

建议：

• 用明确的上拉/下拉，别靠芯片内部弱电阻“猜”。

• 若 MCU 控制 EN，尽量用开漏/三态安全策略，避免上电瞬间误触发。

2）STAT/INT：这是你最该留的“救命灯”

很多板子省一个灯、省一个测试点，最后就省掉了调试速度。

如果 S1002 提供状态脚/中断脚，尽量接到 MCU 或测试点：

• 让你知道是欠压、过流、过温、异物检测还是通信失败；

• 让你能做事件记录，而不是靠“感觉它刚才闪了一下”。

3）NTC/温度脚：别让它成为“假故障制造机”

NTC 引脚如果分压不对、滤波不对、布线靠近热源或噪声源，会出现两种极端：

• 一上功率就误判过温，系统不断降功率；

• 真过热不触发，最后用户手感烫或壳体变形。

工程上，NTC 的位置、分压精度、滤波时间常数、MCU 的温度映射表，缺一不可。

六、故障排查：一套从“现象”到“引脚”的快速路径

最后给一套更贴近现场的排查顺序。你不用一次把所有引脚都看完，但你要会把现象映射回可能的引脚域。

1）“能识别但不充电 / 充一会儿就断”

优先排查：

• VRECT/VBUS 是否在功率拉升时塌陷（整流/储能/走线问题）

• CS/FB 采样是否被噪声污染导致保护误触发

• EN/MODE 是否被干扰导致复位或模式跳变

• NTC 是否误判过温导致降功率/断开

2）“效率低、发热大”

优先排查：

• 线圈对位与磁片/屏蔽设计（涡流损耗）

• 整流方案与后级 DC-DC 工作点（是否处在低效区）

• 功率路径铜损与采样电阻功耗

• 是否存在反复重连（通信/保护抖动导致平均效率下降）

3）“靠近金属就掉线 / 一放上去就发烫”

优先排查：

• 异物检测/FOD 相关引脚或配置是否合理

• 结构件金属是否进入磁场强区

• 温控与功率上升斜率是否过猛（导致局部涡流热）

4）“偶发重启、偶发死机”

优先排查：

• VDD 去耦与地回路

• 内部 LDO 输出是否被外部负载拖垮

• 控制脚是否超出电压范围或被尖峰冲击

把这四类现象与引脚域对应起来，你的调试会从“盲测”变成“逐层定位”。

无线充这东西，真正难的从来不是“会不会画原理图”，而是：你能不能把引脚当成系统行为的入口，把每一次掉线、每一次发烫、每一次效率下降都解释清楚、验证出来。
