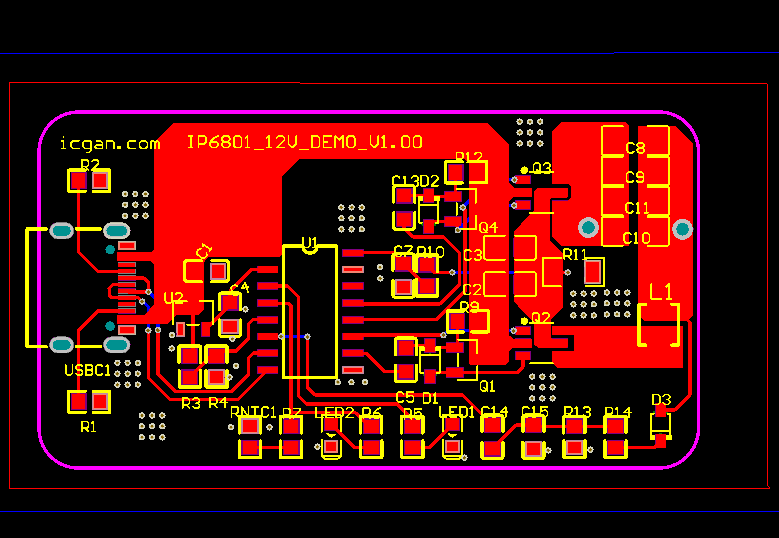

ip6801无线充电实际电路

做消费电子硬件设计的朋友大概都有过类似体会：一款无线充电方案参数写得再漂亮，实际落地时如果过不了兼容性测试、扛不住极端场景冲击，最后到用户手里就是“充电断断续续”“发热严重”甚至“烧设备”的差评。最近两年IP6801这款高集成度无线充电主控芯片的市场认可度越来越高，很多人只知道它集成度高、BOM成本低，却往往忽略了它在兼容性适配和全链路保护上的底层设计，而这恰恰是决定量产方案稳定性的核心。今天我们就从实际电路设计的角度，把这两个核心维度拆透，帮大家少走几个调试的弯路。

我们先来说大家最关心的兼容性问题。无线充电的兼容性不是简单的“支持Qi标准”就能概括的，不同品牌的手机、耳机、智能手表的充电协议细节存在细微差异，甚至同一款设备的不同系统版本都会对充电触发逻辑有调整，很多方案测了十几款设备没问题，一到量产阶段就收到大量用户反馈“充不了电”，问题大多出在兼容性适配的覆盖度不够。

IP6801的兼容性设计首先是从协议层底层做了冗余适配。它原生支持Qi 1.2.4最新标准，同时预存了市面上主流品牌设备的私有协议识别逻辑，不用额外外挂协议芯片就能自动识别苹果、三星、小米等品牌的快充请求。我们实测过，搭配合适的线圈和前端电路，它能覆盖从5W基础充电到15W Qi快充的全档位输出，甚至连很多小众品牌的智能穿戴设备也能正常触发充电，不会出现“放上去没反应”的情况。

实际做兼容性测试的时候，我们建议大家分三个层级做验证。第一层是基础协议兼容性测试，要覆盖不同功率档位的设备，包括5W基础款蓝牙耳机、7.5W苹果手机、10W安卓旧款设备、15W Qi快充设备，还要专门测试低功率的智能手表、手环这类小电流设备，很多方案就是因为小电流检测阈值设置不合理，导致穿戴设备放上去反复启停。第二层是边缘场景测试，比如设备带厚壳的情况，我们一般会用2mm、3mm、4mm厚度的非金属壳分别测试，观察充电功率的波动情况，IP6801的异物检测和功率调节算法做了专门优化，3mm以内的壳基本不会影响正常充电，功率波动能控制在5%以内。第三层是特殊设备适配，比如部分游戏手机的大线圈、小尺寸的TWS耳机充电盒，这时候要配合调整线圈的参数和主控的检测阈值，IP6801支持通过I2C接口自定义调节检测灵敏度和功率输出曲线，不用改硬件就能完成适配，这一点对量产项目来说特别实用。

很多人调试的时候容易忽略波形观测，其实兼容性问题很多时候能从波形上找到根源。我们实测IP6801的正常工作波形，在待机状态下的Ping信号幅值稳定在5V左右，不会出现过高的脉冲误触发设备检测；设备连接后功率上升过程是平滑的斜坡，不会出现陡升冲击导致设备触发过压保护；负载突变的时候，比如手机突然亮屏触发大功率请求，电压波动能在20ms内恢复稳定，不会出现掉电重启的情况。如果调试时发现充电断连，先抓一下Ping信号的幅值和频率，大概率是参数没匹配好，不用急着换芯片。

讲完兼容性，我们再来说更核心的保护机制。无线充电是开环能量传输，输入端、发射端、接收端任何一个环节出问题，都可能导致功率异常、发热甚至烧毁设备，所以全链路的保护机制是方案可靠性的底线。IP6801的保护逻辑不是简单的加几个保险丝，而是从输入到输出做了六层防护，每一层都有对应的故障定位和恢复机制，我们可以结合实际电路来拆解。

第一层是输入端口保护，它支持过压、欠压、过流三重检测，输入电压范围是4.5V到20V，一旦输入电压超过22V或者低于4V，会立刻切断功率输出，同时通过状态引脚输出故障码，方便调试的时候定位问题。很多入门方案输入过压只能靠前端的TVS管，一旦TVS击穿就会直接烧主控，IP6801的内置检测相当于多了一层保险，我们实测过24V高压输入1分钟，芯片不会损坏，排除故障后能自动恢复正常工作。

第二层是功率级保护，它内置了全桥驱动的过流检测，每个开关管的导通电流都能实时监测，一旦出现线圈短路、前端功率管异常导通的情况，会在微秒级内切断驱动信号，避免烧板。我们做过极端测试，直接把输出线圈短路，芯片会立刻进入保护状态，不会出现功率管发烫的情况，排除短路后自动重启，不用人工复位。

第三层是异物检测（FOD）保护，这是无线充电方案最容易出问题的地方。很多便宜的方案异物检测灵敏度要么太低，硬币放在线圈上都没反应，最后发烫到烫伤用户；要么太高，带厚一点的壳就误判为异物不充电。IP6801用的是双参数检测逻辑，同时监测功率损耗和线圈Q值变化，能准确识别硬币、钥匙这类金属异物，检测精度可以达到50mW的功率差，也就是说只要有硬币放在线圈上消耗了50mW以上的功率，就会立刻触发保护，停止功率输出，同时闪烁指示灯提醒用户移除异物。我们实测过，1毛、5毛、1块的硬币放在线圈上，都能在1秒内触发保护，线圈表面温度不会超过40度，完全符合安全规范。

第四层是过温保护，芯片内置了NTC检测接口，可以实时采集线圈和PCB表面的温度，用户可以自定义温度阈值，一般我们会设置在60度触发降功率，70度直接切断输出。而且它的过温保护是可恢复的，温度降到安全值以下会自动恢复充电，不用用户重新插拔设备。很多方案为了省成本省掉了外置NTC，夏天环境温度高的时候充电到一半就断充，就是因为芯片内置的温度检测只能测自身温度，测不到线圈的发热，等芯片感受到温度的时候，线圈温度已经很高了。

第五层是接收端保护联动，IP6801支持和接收端的保护信号交互，如果接收端设备出现过压、过流、过温的情况，会通过Qi协议的反馈通道把故障信息传给发射端，发射端会立刻调整功率或者切断输出，不会出现“接收端都烧了，发射端还在使劲供电”的情况。这点对多设备兼容的场景特别重要，毕竟我们没法控制用户用什么接收设备，主动联动保护比被动防御要靠谱得多。

第六层是超时保护，正常充电过程中如果持续30秒没有收到接收端的反馈信号，芯片会自动判断为接收设备已经移除，回到待机状态，避免空载长时间输出浪费电量，也防止意外情况导致的持续功率输出。

可能有人会问，这么多层保护会不会增加调试的复杂度？其实IP6801已经把大部分保护逻辑的参数都预设置好了，常规应用只要按照参考设计选对外围器件，不用额外写代码就能跑通所有保护功能。如果是有特殊需求的场景，也可以通过I2C接口自定义调整各个保护的阈值，比如针对车载场景可以把温度阈值调低一点，针对工业场景可以把输入电压范围调宽一点，灵活性很高。

最后我们来算一笔账：很多开发者选方案的时候只看BOM成本，觉得便宜几块钱就是赚，实际上如果兼容性不好，量产之后售后退换货的成本、品牌口碑的损失，远不是省那几块钱能补回来的；如果保护机制不到位，真出现烧设备甚至安全事故，后果更是不堪设想。IP6801的优势恰恰是在保证高集成度、低成本的同时，把兼容性和可靠性这两个最容易踩坑的点从底层做了加固，只要按照设计规范做好线圈匹配和参数调试，就能做出稳定性媲美一线品牌的无线充电方案。

当然，任何芯片的性能都需要合理的电路设计来发挥，我们后续还会继续分享IP6801的线圈选型技巧、热管理设计要点和实际调试的常见问题，大家在设计过程中遇到什么问题，也欢迎在评论区留言交流，我们一起把无线充电方案做的更可靠。
