诺芯盛@ip6829原理图

随着无线充电技术的普及，IP6829作为一款高性能的无线充电发射端控制SoC芯片，受到了广泛关注。本文将深入解析IP6829的原理图、核心功能及其应用场景，帮助读者全面了解这款芯片的技术优势和设计要点。

一、IP6829芯片概述

IP6829是由英集芯（INJOINIC）设计生产的无线充电发射端控制SoC芯片，专为无线充电应用设计。它采用QFN-32封装，具有高集成度、兼容性强和高效的充电能力。这款芯片不仅简化了电路设计，还降低了BOM成本，使得整体方案尺寸更小，适用于多种无线充电设备。

1. 核心特点

• 高集成度：IP6829集成了全桥驱动电路和全桥功率MOS，大大简化了外围电路设计。

• 多标准兼容：支持WPC Qi v1.3最新标准，兼容A11、A11a、MP-A2线圈，满足不同设备的充电需求。

• 高效充电：支持5W、苹果7.5W、三星10W、15W等多种充电功率，适应不同场景的充电需求。

• 安全可靠：内置FOD异物检测、过压、过流、过温、欠压保护等功能，确保充电过程的安全性。

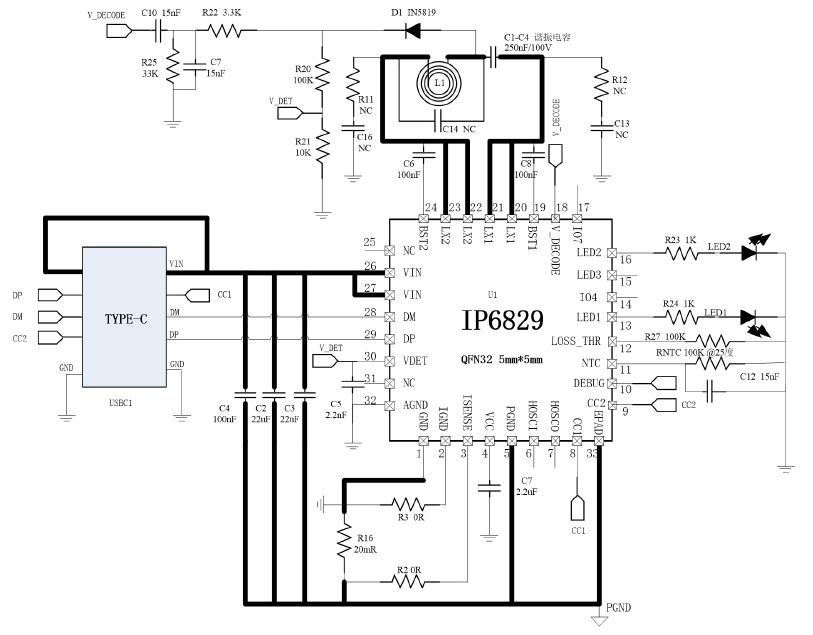

二、IP6829原理图解析

1. 电路架构

IP6829的原理图设计以高效、安全为核心，其电路架构主要包括以下几个部分：

• 全桥驱动电路：负责驱动全桥功率MOS，实现高效的功率传输。

• ASK通讯解调模块：集成电压和电流两路ASK通讯解调模块，确保与接收端的稳定通信。

• PID控制算法：通过PID算法调整振荡频率，精确控制线圈上的输出功率，实现稳定的充电过程。

2. 关键功能模块

（1）FOD异物检测

IP6829支持FOD异物检测功能，能够高灵敏地检测静态与动态异物。当检测到异物时，芯片会立即停止充电，避免潜在的安全风险。这一功能类似于家庭安防系统中的“入侵检测”，确保充电过程的安全可靠。

（2）多重保护机制

为了确保充电过程的安全性，IP6829内置了多种保护功能：

• 过压保护：防止电压过高对设备造成损害。

• 过流保护：避免电流过大导致设备过热或损坏。

• 过温保护：在温度过高时自动降低功率或停止充电，防止设备过热。

• 欠压保护：在电压过低时停止充电，避免电池过度放电。

这些保护机制类似于汽车中的“安全气囊”，在关键时刻提供额外的安全保障。

（3）高效功率传输

IP6829通过analog ping检测到无线接收器，并建立与接收端之间的通信，随后开始功率传输。芯片解码从接收器发送的通信数据包，利用PID算法调整振荡频率，从而精确控制线圈上的输出功率。这一过程类似于“精准投递”，确保能量高效、稳定地传输到目标设备。

三、IP6829的应用场景

1. 消费电子领域

IP6829广泛应用于智能手机、平板电脑、耳机等消费电子设备的无线充电模块。其高集成度和多标准兼容性，使得设备能够快速、安全地完成充电，提升用户体验。

2. 智能家居领域

在智能家居场景中，IP6829可用于无线充电底座、充电垫等产品。其FOD异物检测和多重保护功能，确保设备在复杂环境中安全运行，避免因异物或环境变化导致的充电故障。

3. 工业与医疗领域

IP6829的高可靠性和安全性，使其在工业设备、医疗设备等对稳定性要求较高的场景中也有广泛应用。例如，在医疗设备中，无线充电技术可以减少电线连接，降低感染风险，同时提高设备的便携性和使用便利性。

四、设计注意事项

1. 电路布局优化

在设计IP6829的电路时，应充分考虑元件的布局和走线，避免高频信号干扰。建议将功率MOS和驱动电路靠近芯片放置，减少寄生电感对性能的影响。此外，合理的PCB层叠设计也能有效提升信号完整性。

2. 散热设计

由于IP6829在高功率传输时会产生一定热量，因此散热设计至关重要。可以通过增加散热片、优化散热路径等方式，确保芯片在长时间工作中保持稳定的温度。

3. 电磁兼容性（EMC）设计

无线充电系统涉及高频信号传输，因此EMC设计不可忽视。建议在电路中加入滤波电容、屏蔽层等措施，减少电磁辐射对其他部件的干扰，同时提高系统的抗干扰能力。

五、总结与展望

IP6829作为一款高性能的无线充电发射端控制SoC芯片，凭借其高集成度、多标准兼容性和高效充电能力，在消费电子、智能家居、工业与医疗等领域展现了广泛的应用前景。通过深入解析其原理图和核心功能，我们可以更好地理解这款芯片的技术优势和设计要点。未来，随着无线充电技术的不断发展，IP6829有望在更多领域发挥重要作用，为用户提供更加便捷、安全的充电体验。
