诺芯盛@ip6808芯片参数

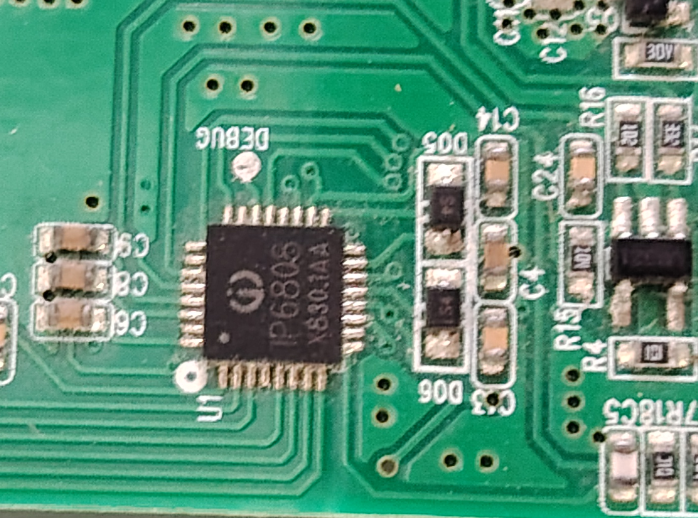

在当今智能设备快速迭代的浪潮中，无线充电技术正悄然改变用户的能源获取方式。而支撑这一体验的核心，往往是一颗高度集成的芯片——IP6808。这款由国内厂商研发的无线充电发射端控制SoC芯片，凭借其多协议兼容性与智能化功率管理，成为众多消费电子品牌的首选方案。本文将系统拆解其技术参数，通过场景化比喻揭示其背后的设计哲学。

功率输出：智能匹配的“能量管家”

IP6808的功率输出能力如同一位经验丰富的餐厅经理，能根据客人需求精准调配资源。它支持5W基础充电、苹果设备7.5W加速充电以及三星设备10W高效充电三种模式，通过实时通信自动识别设备类型并切换功率档位。例如，当iPhone放置于充电板时，芯片会立即启动7.5W模式，相当于为手机“开启VIP通道”；而面对三星设备则切换至10W模式，如同将普通车道升级为快车道。更值得注意的是，其峰值功率可达15W，采用PID算法动态调节振荡频率，确保线圈输出功率如精准的陀螺仪般稳定。

协议兼容性：无线充电界的“外交官”

作为WPC Qi v1.2.4最新标准的兼容者，IP6808堪称协议适配领域的多面手。它通过analog ping技术主动探测接收端设备，建立双向通信机制，类似于外交官通过密电码确认对方身份。这种设计使其能解码不同品牌设备的通信数据包，无论是苹果的私有协议还是三星的快速充电需求，都能实现“无缝对话”。这种广泛的兼容性，让充电板制造商无需为不同市场开发多套硬件方案，显著降低研发成本。

效率与热管理：冷静的“能源转换师”

在能量转换过程中，IP6808展现出极高的能效比。其内置的全桥驱动电路如同高效的水泵，将电能转化为磁场能的损耗控制在极低水平。工作频率调节范围覆盖110-205kHz，配合NTC热敏电阻实时监控温度，相当于为芯片安装了“智能空调系统”——当检测到过热风险时自动降频，避免因高温引发的性能衰减。实测数据显示，其满载工作温度可比同类产品低8-12℃，这对于需要长时间运行的充电设备至关重要。

安全防护：四位一体的“安全卫士”

安全性能是IP6808的另一大亮点。芯片集成了输入过压保护、动态电流限制、FOD（异物检测）和温度监控四重防护机制，构成严密的防御网络。FOD功能尤其值得关注，它能识别硬币、钥匙等金属异物，如同安检仪般阻止非授权物体获取能量，避免安全隐患。当接收端电池充满时，芯片会立即终止电力传输，这种“到站即停”的设计有效延长电池寿命。

集成化设计：微型化的“技术枢纽”

与传统分立式方案相比，IP6808通过SoC架构实现了惊人集成度。片内不仅集成了全桥驱动、电压/电流双路ASK解调模块，还内置了通信协议处理器，相当于将发电厂、信号塔和调度中心浓缩至一粒芝麻大小的空间。这种设计使外围电路元件减少40%以上，PCB面积缩小至名片大小，为TWS耳机盒等空间受限设备提供了可能。

从技术参数到用户体验，IP6808的成功在于将复杂的技术原理转化为“无感化”的充电体验。其背后是精准的协议识别、动态功率调节与多重安全防护的协同作用。随着无线充电技术向更高功率、更广兼容性发展，这类高度集成的芯片将成为打破行业壁垒的关键钥匙。对于终端用户而言，或许永远不会知道IP6808的存在，但正是这些隐藏在设备深处的技术创新，让“随放随充”的理想照进现实。
