诺芯盛@ip6821的电原理图

在电子设计领域，无线充电技术的核心往往藏匿于一颗高度集成的芯片中。IP6821作为符合WPC Qi标准1.3协议的15W发射端SoC，其电原理图设计既需要满足高效能量传输，又要兼顾通信协议的复杂性。本文将深入解析其电路架构的关键模块，并通过生活化的类比帮助读者理解专业术语背后的逻辑。

电源管理与适配器快充协议

IP6821的电源输入设计依赖于内置的DP/DM类快充协议，通过DP（Data Positive）和DM（Data Minus）引脚与适配器“对话”，动态申请所需的电压值。这一过程类似于点餐时根据饥饿程度调整菜品分量——芯片会实时监测负载需求，向适配器发送“加电压”或“降电压”的指令。设计中需注意DP/DM走线的阻抗匹配，避免信号反射导致的通信错误，如同电话通话中清晰的信号才能保证双方理解无误。

H桥驱动与线圈能量传递

芯片内部集成的H桥驱动模块是无线充电的“心脏”。它通过四组MOS管（金属-氧化物半导体场效应管）的交替导通，将直流电转换为高频交流电，驱动线圈产生交变磁场。想象一下跳绳时手腕的往复运动——H桥的上下管轮流导通，就像左右手交替甩动绳子，形成稳定的能量波动。电原理图中，H桥输出端需串联谐振电容（通常为X7R材质），与线圈组成LC谐振回路，将能量传输效率提升至90%以上。

ASK解调与FSK调制：双向通信的密码本

无线充电的通信依赖两种技术：ASK（幅移键控）解调和FSK（频移键控）调制。接收设备（如手机）通过磁场波动发送ASK信号，IP6821的专用模块会像“听诊器”一样采集线圈的电压和电流变化，解码出功率需求或异物检测（FOD）指令。反之，芯片通过FSK调制向接收端传递充电状态，类似摩斯电码中的频率变化传达信息。设计时需在原理图中预留滤波电路，避免高频噪声干扰通信，如同在嘈杂环境中需捂住耳朵才能听清对话。

NTC检测与温度保护机制

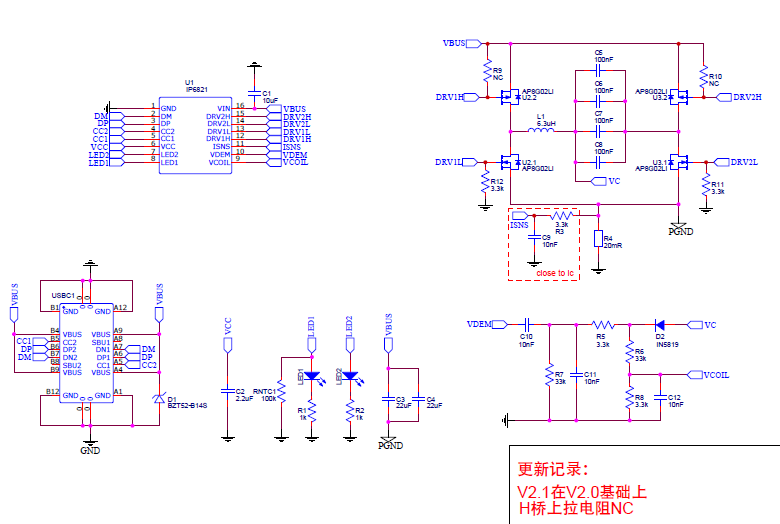

IP6821的LED1引脚被复用于NTC（负温度系数热敏电阻）检测，如同体温计般监控电路板温度。当NTC电阻值随温度升高而下降时，芯片会降低输出功率或触发保护。原理图中，NTC需靠近线圈放置，并通过分压电阻连接至LED1引脚，其阻值选择如同选择羽绒服的厚度——需根据预期工作环境（如5kΩ对应25℃）精准匹配。

外围电路的设计细节

完整的电原理图还需包含以下关键外围电路：

1. 整流滤波电路：输入端的电解电容（如100μF/25V）像水库一样平滑电压波动，而陶瓷电容（0.1μF）则负责滤除高频纹波。

2. 状态指示电路：通过LED引脚连接发光二极管，用不同闪烁频率表示“待机”“充电中”或“故障”状态，如同交通灯的视觉化提示。

3. EMI优化布局：高频走线需远离模拟信号线，必要时添加磁珠或屏蔽层，避免能量传递时像“串台收音机”一样干扰其他模块。

通过以上分析可见，IP6821的电原理图设计是硬件与协议的精密舞蹈。从电源申请到磁场生成，从数字通信到温度保护，每个环节都需在图纸上精准布局，方能实现“隔空充电”的神奇体验。
