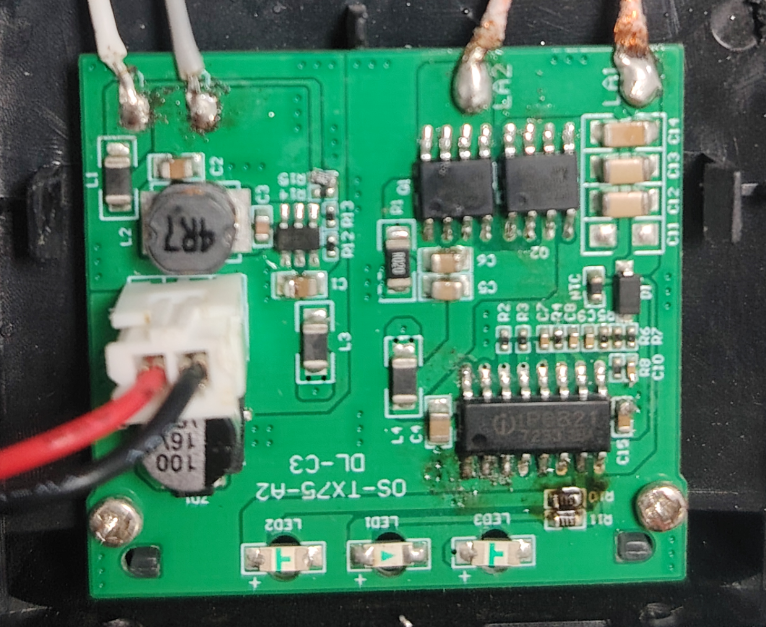

IP6821标准参数

你是否曾精心设计了一个无线充电方案，主控选用了支持15W的IP6821，满心期待高效稳定的表现，最终却在实测中遭遇效率瓶颈或恼人的发热？很多时候，问题的症结并非那颗集成度颇高的SOC本身，而在于其外部的“四肢”——全桥功率MOS管。IP6821内置了驱动，但真正的功率吞吐与能量转换，是由外部这四颗MOS管一肩承担的。选型失当，整个方案的潜能便被牢牢锁住。

今天，我们不谈空洞的理论，直接切入最实际的战场：面对5W到15W这宽广的应用谱系，究竟该如何为IP6821挑选最得力的功率执行单元？这绝非一套方案通吃的简单问题，而是一场关于性价比与高性能的精细博弈。

视角一：精打细算的艺术——5W-10W性价比方案

当我们谈论TWS耳机充电仓、智能手表底座或是某些对成本极其敏感的消费电子产品时，核心诉求非常明确：在满足基本功能和安全的前提下，将每一分钱都花在刀刃上。此时，为IP6821搭配MOS管，策略必须转向“够用就好”的精明哲学。

电气参数的匹配逻辑在这里需要灵活调整。耐压（Vds）依然是安全底线，考虑到这类产品多采用5V或9V适配器，选择Vds在20V至30V范围的MOS管已能提供充足余量，无需盲目追求高压规格。关键在于导通电阻（Rds(on)）的权衡。对于5W-10W的输出，峰值电流相对较小，因此可以适度放宽对Rds(on)的极致要求。或许无需追求个位数毫欧姆的顶尖水平，选择15mΩ至25mΩ级别、成本更优的型号，往往是更明智的选择。这能在保证可接受导通损耗的同时，显著降低BOM成本。

栅极电荷（Qg）的匹配同样可以更为务实。由于开关频率和电流应力相对较低，对开关速度的极致追求并非首要任务。选择Qg适中、与IP6821驱动能力兼容良好的型号，既能保证可靠开关，又能避免为不必要的超低Qg特性支付溢价。

在布局走线要点上，性价比方案往往与紧凑的PCB空间相伴。因此，倾向于采用SOP-8或更小的DFN封装。这时，散热设计需格外留意：不能因封装小而忽视热管理。充分利用PCB铜箔作为散热片，合理规划功率回路的铺铜面积，是确保MOS管在长期工作中温升可控的关键。记住，良好的布局不仅是性能保障，更是防止隐性故障、提升产品可靠性的低成本手段。

视角二：性能至上的攻坚——10W-15W高性能方案

当应用场景转向智能手机快速充电发射座、平板电脑无线充电板时，游戏规则彻底改变。用户对充电速度与效率有直接感知，温升控制更是影响体验和安全的红线。此时，为IP6821选配MOS管，必须高举“性能优先”的旗帜，每一个参数都需为极致效率让路。

电气参数的匹配逻辑在此变得极为严苛。首先，耐压（Vds）需考虑12V甚至更高电压适配器的应用，选择30V至40V耐压的MOS管是确保在电压波动和尖峰下绝对安全的基准。真正的核心战役在于导通电阻（Rds(on)）和栅极电荷（Qg）。为了应对10W-15W持续输出带来的较大电流，必须选用Rds(on)在10mΩ以下，甚至更低至5-6mΩ级别的型号。每一次导通的微欧姆损耗，累积起来就是可观的效率提升和发热减少。同时，低Qg变得至关重要，它能确保MOS管在IP6821驱动下快速开关，显著降低开关损耗，这对维持高频下的整体效率与优化EMI表现不可或缺。

布局走线在这里升格为一门精密科学。高频大电流路径必须尽可能短而宽，以最小化寄生电感带来的电压过冲和损耗。驱动信号线与功率走线需严格隔离，防止耦合干扰。高性能方案通常允许或需要更好的散热条件，因此可能采用散热能力更强的封装（如带有裸露焊盘的DFN），并积极考虑添加辅助散热片或与金属外壳导热。这一切布局艺术，都旨在让低Rds(on) MOS管的性能潜力，在冷静、稳定的环境中全力释放。

视角三：从图纸到实物的跨越——评估测试的实战步骤

无论理论多么完美，最终都要接受示波器与热电偶的检验。为IP6821选定MOS管候选型号后，一套严谨的评估测试是通往成功设计的必经桥梁。

第一步，明确测试标准。根据目标功率场景（如10W或15W固定负载），确定输入电压、输出负载等测试条件。

第二步，关键数据采集。这包括但不限于：使用功率分析仪测量系统整体转换效率，重点关注中高负载区；用热电偶或热像仪监测MOS管壳体及PCB关键点的温升，确保其在长时间满载运行下结温安全；通过示波器观察MOS管栅极驱动波形与漏源极电压波形，检查开关是否干净利落，有无明显的振铃或过冲，这直接关联到开关损耗和EMI。

第三步，交叉对比与决策。将不同候选MOS管（例如来自英飞凌、安森美、威世、华润微等主流厂商的符合参数要求的型号）在相同测试条件下进行对比。对比的维度应是综合的：效率曲线的高低、温升数据的优劣、波形质量的好坏，以及不可忽视的单价与供货稳定性。有时，一颗参数稍逊但价格和供应极具优势的国产MOS管，在性价比方案中可能是最优解；而在高性能方案中，国际大厂那些以低Rds(on)、低Qg著称的标杆型号，往往能带来更稳定、顶尖的实测表现。

视角四：系统的和谐——选型与保护的协同

MOS管的选型从来不是孤立的。它必须融入IP6821构建的整个系统保护网络。对于高性能方案，所选MOS管的额定连续电流（Id）必须远超常态工作电流，以预留应对瞬时过载的缓冲空间，配合IP6821的过流保护功能。其内部体二极管的恢复特性也应被纳入考量，快速的恢复有助于改善续流阶段的效率。此外，IP6821支持的温度检测功能，正是与MOS管散热设计联动的枢纽，确保系统在温度逼近阈值时智能降功率，共同守护安全底线。

总而言之，为IP6821搭配MOS管，绝不是从参数表里勾选几个数字那么简单。在5W-10W的领域，它是一场关于成本与效能精妙平衡的运营；在10W-15W的战场，则是一次对物理极限和设计功底的不懈挑战。理解不同功率场景的内在需求差异，吃透从电气参数、布局散热到测试验证的每一个环节，才能让你手中的IP6821，从一颗优秀的芯片，蜕变为一个真正高效、稳定、可靠的无线充电解决方案的核心。
