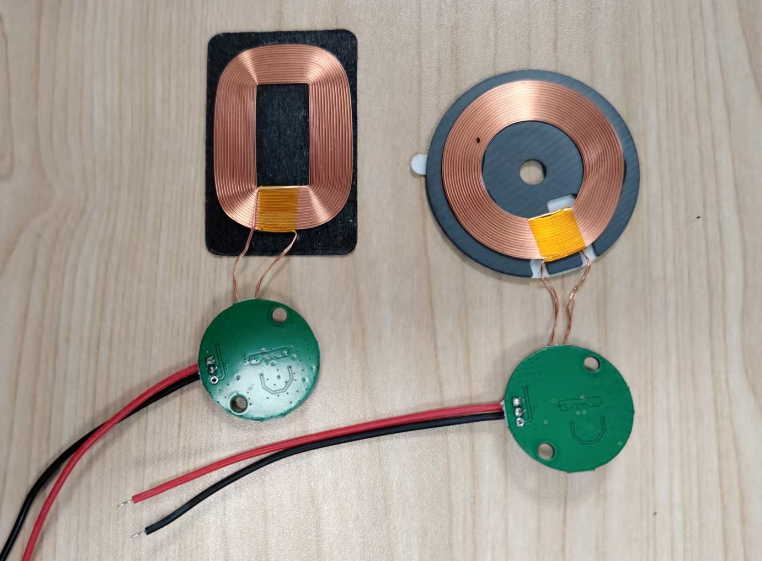

无线充电线圈大小有什么区别

在设计一款无线充电器时，线圈尺寸往往是工程师面临的第一道难题：小线圈占位小、易集成，却受限于功率输出；大线圈能提升能量传输效率，却也带来更强的发热和更高的成本。本文将从工程视角出发，拆解线圈尺寸如何在功率、效率与散热之间寻得平衡，为无线充电系统的设计提供参考。

线圈尺寸与功率输出

无线充电的核心在于电磁耦合，而线圈直径直接影响磁场覆盖面积和耦合系数。以30mm、40mm、50mm、60mm四类常见外径为例：

• 30mm小线圈：适用于智能手表、TWS耳机等低功率场景，输出功率通常控制在5W以内。空间极限下，它能满足轻薄便携，但无法支撑快速充电需求。

• 40mm中等尺寸：是手机无线充电的主流选择，可输出8–12W功率，兼容市面大多数手机背壳位置。体积与性能达成相对平衡，是消费者眼中的“稳妥款”。

• 50mm以上大线圈：面向15–20W以上快充场景，比如平板、笔记本，能显著提升功率输出及充电距离，但对设备内部空间和散热能力要求更高。

耦合效率与品质因数

在相同输入功率下，线圈尺寸对品质因数（Q值）和耦合系数有显著影响：

1. 耦合系数：线圈越大，磁场覆盖范围更广，对端线圈更易对准，耦合效率更高；但若与小线圈设备配合，空隙或错位会导致能量损耗加剧。

2. 品质因数：大线圈绕组圈数更多，导线长度增加，固有电阻上升，Q值会下降，进而降低传输效率。设计时需要在圈径、线径与匝数之间权衡，确保系统整体效率最高。

散热挑战与热管理

大尺寸线圈在提升效率的同时，也会带来更严重的发热问题：

• 电阻损耗：导线长度与截面积决定了线圈电阻，热量由电阻损耗生成。大线圈功率更高，损耗也会同步增加。

• 磁芯与磁饱和：高功率场景下，选用高导磁率磁芯虽能增强耦合，但若磁芯局部饱和，会形成热点，影响线圈稳定性。

• 散热方案：铝壳散热、风道设计、导热硅胶等手段各有利弊，工程师需根据产品体积与外观限制，制定合理的热管理布局。

系统折中与优化策略

为了在功率、效率、散热及成本之间找到平衡，常见的工程实践包括：

1. 多线圈阵列：将若干小线圈组合成矩阵，实现大范围兼容，并能根据设备大小智能选用局部线圈输出，兼顾效率与热控；

2. 线圈材料升级：采用高纯度无氧铜或平面银线，降低电阻损耗；磁芯材料选用高饱和磁通密度、低损耗铁氧体，以提升耦合系数并减轻发热；

3. 频率与驱动优化：适当提高工作频率可缩减线圈尺寸，但要避免高频带来的开关损耗与电磁干扰，通过谐振调谐电路精准匹配负载。

面向未来的线圈设计

未来无线充电趋势在于“更智能、更灵活”：

• 动态匹配：通过在线监测设备位置和负载需求，实时调节线圈激励电流和频率，实现小体积线圈的高功率输出；

• 模块化设计：将线圈与驱动模块解耦，以便针对不同功率档位快速更换组合，降低研发成本；

• 复合散热结构：结合相变材料和微通道冷却技术，为大功率线圈提供主动热控，满足高密度功率的稳定工作。

在无线充电系统的工程设计中，没有万能的“最佳线圈尺寸”，只有最合适的折中方案。30mm到60mm的多规格并存，正是为满足从智能手表到电动汽车不同场景下的功率、效率与散热需求而优化。下一次当你面对无线充电器的设计选型时，不妨先明确你的核心目标：是追求更快的充电速度，还是更小的体积；是提升兼容性，还是极限功率输出；然后，从线圈直径、绕组结构、材料和热管理四个维度入手，构建出最优的系统解决方案。
