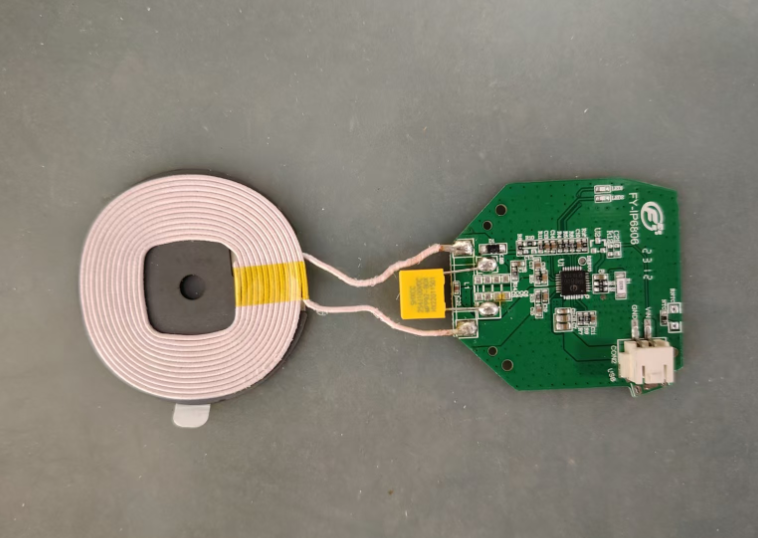

无线充电线圈分正负吗？

开篇总是让人好奇：为什么看似相似的线圈，在无线充电设备里没有“正负极”之分，而在直流继电器中却非极性不可？表面上都是绕制好的线圈，为何连接方式截然相反？今天，我们从交流电原理、磁场相位、实际接线和后续电路几个角度，为你剖析这两类线圈的极性之谜。

一、交流电与交变磁场：无线充电线圈没有固定极性

1. 高频交流的本质

无线充电的核心在于电磁感应。发射端线圈从适配器获得直流电，经逆变电路变成高频交流（通常几十到几百kHz），输入线圈。这个交流电的电流方向每秒钟变化数万次，瞬息万变。

1. 交变磁场才是能量载体

正因为电流方向不断翻转，线圈周围便生成一个持续变化的磁场。接收端线圈暴露在这个磁场中，同样会感应出高频交流电压，方向随磁场翻转——所以线圈任一端口既可能是“正”，也可能是“负”。

1. 接线端点标识只是装配需求

虽然线圈本身极性不固定，但在组装时仍有两个端口，必须对应连接到驱动电路或接收整流电路。标记端点的目的是保证相位对齐、提高耦合效率，连接错误不会短路或烧毁，只会导致功率下降或充电不稳。

二、直流继电器线圈：极性决定吸合方向

1. 直流磁场与铁芯结构

直流继电器线圈通以稳定的直流电时，会在周围产生恒定磁场，吸引或释放衔铁。由于铁芯和衔铁结构不是完全对称，磁场方向决定了衔铁的动作方式。

1. 正负极标注不可或缺

继电器线圈在壳体或引脚处通常标有“+”“－”符号，必须按极性供电，否则磁场方向不对，衔铁无法正常吸合或反拉。若换相接入，继电器可能不动作，严重时还会因电流异常造成线圈发热。

1. 极性接反的后果

与直流电源“接反短路”或“烧毁”不同，继电器线圈接反主要表现为：无动作、音频继电器异响、继电寿命缩短等。但即便如此，也需要遵循极性标示，以确保控制电路的可靠性。

三、磁场相位与能量传递：交流与直流的差别

1. 相位匹配的重要性

无线充电讲究发射线圈与接收线圈的磁场相位同步，才能最佳耦合。即使极性不固定，若两端接线对调，相位会变化180°，充电效率会大幅降低。

1. 直流继电器则无需相位考量

直流供电后的线圈磁场恒定，衔铁只关心磁场有没有形成，以及方向是否正确。相位概念在此失去意义，只要极性正确，衔铁就会被吸合到规定位置。

四、后续电路的响应：整流与稳压

1. 无线接收端的整流电路

接收线圈感应出的高频交流先要经过整流和滤波，才能为电池或负载提供直流电源。整流电路天然无视“线圈端口哪个是正负”，只要输入是交流，就能变成稳定直流。

1. 继电器线圈的驱动电源

继电器线圈直接接入直流电源，通常会串联限流电阻或加装二极管吸收反电动势。极性接对时，线圈两端电压稳定，反向电压就能被二极管安全消耗；若接反，不仅衔铁失灵，保护电路也可能失效。

五、实际应用建议

1. 无线充电设备设计

• 明确标注线圈结构原理和端口编号；

• 确保发射接收相位一致，提高耦合效率；

• 整流滤波电路选型要兼顾频率和功率。

2. 继电器控制回路

• 严格按照继电器说明书接入正负极；

• 对高频开关继电器要加装抑制电路，防止反电动势干扰；

• 定期检查线圈接线和驱动电源，避免松动或极性错误。

结语

对比来看，交流工作原理决定了无线充电线圈没有固定“正负极”，而直流继电器线圈则必须区分极性才能产生正确磁场。理解它们背后的物理机制，能够帮助我们在设计与调试中游刃有余。你在项目中有没有遇到过接线导致故障的情况？欢迎在评论区分享，也别忘了关注，获取更多电子工程实战干货！
