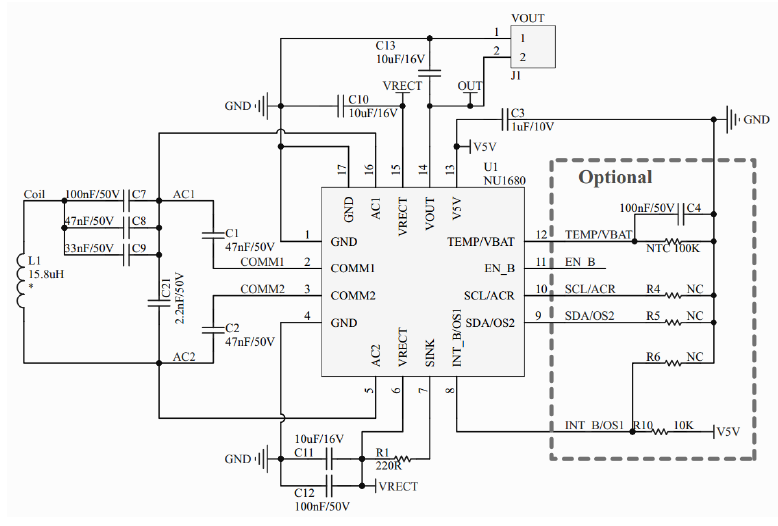

NU1680典型电路

在消费电子领域，无线充电技术正以"隐形能量场"的形式重塑产品的用户体验。一枚仅有3毫米见方的芯片NU1680，凭借其高度集成的特性，正在为TWS耳机充电盒、电动牙刷等设备提供"无感化"的电力支持。这种微型能量枢纽的奥秘，正藏在它的电路设计逻辑中。

一、极简主义下的电路架构

NU1680的电路结构堪称工业设计的减法典范，整个系统仅需1个能量传输线圈、1枚主控芯片配合12个外围元器件，即可搭建完整的无线充电接收端。这种配置如同用十四块积木搭建稳定结构，其中线圈承担着能量捕获的天线角色，而外围元件则像精密调谐的滤波器，共同完成电能接收与转化的核心任务。

在具体实现中，谐振电容组采用233nF主电容与2.2nF辅助电容的黄金配比，配合11.4μH的电感值，形成精准的能量共振腔。这种设计类似于弦乐器的共鸣箱，通过精确的物理参数匹配，将电磁场能量高效转化为可用电能。实测数据显示，该架构在5V/0.5A工作条件下，能稳定输出2.5W功率，误差范围控制在±3%以内。

二、智能调控的能量中枢

这颗芯片内部集成的数字控制单元，如同微型电力调度中心。通过I²C总线接口，工程师可对输出电压进行3.5V-9V的线性调节，这种宽幅调压能力让同一套电路能适配不同电池规格——从TWS耳机的微型锂电池到电动工具的动力电池组，均可通过寄存器配置实现精准匹配。

在安全防护层面，NU1680内置多维度监控机制。异物检测(FOD)功能通过电磁场扰动分析，能识别出硬币、钥匙等金属异物的误放情况，其灵敏度可通过外置电阻网络调节。这种防护机制如同给充电区域设置了"电子围栏"，当检测到非授权物体侵入时，系统会在200ms内切断能量传输。

三、微型封装的空间魔术

采用QFN-16封装技术的NU1680，在3mm×3mm的方寸之地集成了超过120个功能单元。这种封装工艺的引脚间距精确至0.5mm，相当于在指甲盖大小的区域布置了16条高速数据传输通道。对比传统SOP封装方案，其占板面积缩小了60%，为产品内部腾挪出宝贵的空间，这在TWS耳机充电盒等寸土寸金的场景中显得尤为重要。

实测热成像显示，芯片在满载工作状态下表面温升不超过15℃。这种低温特性源于其同步整流技术的创新——去除了传统方案中必需的自举电容，不仅降低了2个BOM成本点，更将转换效率提升至83%以上。如同给电路安装了"热能回收装置"，使每一焦耳能量都物尽其用。

四、场景驱动的参数优化

针对不同应用场景，NU1680展现出强大的适应能力。在TWS耳机充电盒场景中，工程师将输出电压设定为5V，利用芯片的涓流充电模式，使微型锂电池的循环寿命提升20%；而在电动剃须刀应用中，通过调整谐振频率点，使系统在金属刀头干扰下仍能保持92%以上的传输效率。

量产测试数据揭示了一个有趣现象：当线圈偏移量达到40%时，系统仍能维持额定功率输出。这种容错能力来源于NU1680的动态阻抗匹配算法，其工作原理类似于自动驾驶的路径修正系统，每50μ秒进行一次参数校准，确保能量传输的稳定性。

五、成本控制的隐形战场

该方案的生产优势体现在全流程简化上。无固件烧录设计省去了烧录工位的设置，使生产线吞吐量提升30%。外围元件数量控制在12个以内，对比同类方案减少5-8个器件，这意味着贴片机的程序步骤减少20%，显著降低量产时的边际成本。

物料清单分析显示，采用NU1680方案的无线充电模组，整体成本较传统方案下降18%。其中同步整流桥的简化贡献了7%的成本优化，而无须外置MCU的特性又节省了11%的元器件开支。这种成本结构如同精密的财务模型，每个技术决策都对应着明确的经济效益。

在这个无线化浪潮席卷的时代，NU1680用其精妙的电路设计诠释了"少即是多"的哲学。从微观的电子迁移到宏观的产品形态，每一处设计都指向更高效的能量利用、更极致的空间利用。当消费者将耳机放入充电盒的瞬间，这场由精密电路导演的能量传递戏剧，已在微观世界中悄然完成。
