ip6808无线充电原理图

无线充电技术如同现代生活中的“隐形能量网”，悄然渗透到手机、耳机、智能手表等设备中。作为这一领域的核心控制器，IP6808芯片凭借其高度集成与智能化设计，成为众多厂商打造高效充电方案的首选。本文将深入解析其电路设计的关键技术，用通俗的语言揭开无线充电背后的工程奥秘。

从“心脏”到“神经网络”：IP6808的架构解析

IP6808芯片内部集成了全桥驱动电路，如同一个精密的交通枢纽，负责调度电流的方向与强度。通过外置MOS管（金属-氧化物半导体场效应晶体管），它能灵活控制电流输出，类似于用多个闸门调节水流，从而实现5W到15W的多档功率切换。电压与电流双路ASK通讯解调模块则像“翻译官”，实时解析接收端设备发送的信号，确保充电过程符合国际Qi标准。

电路设计的三大核心模块

1. 能量传输的“高速公路”：全桥逆变电路

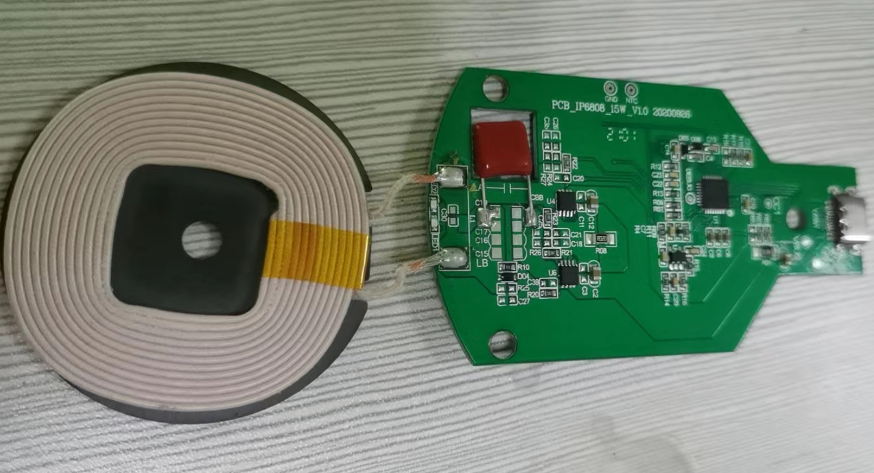

IP6808通过四组外置MOS管构建H桥电路，将直流电转化为高频交流电。这一过程类似将平缓的河流改造成波涛汹涌的海浪，通过线圈产生交变磁场。谐振电容与线圈的搭配需精确计算，例如在PCB布局中，采样电阻和谐振电容通常放置在H桥NMOS管两侧，以平衡信号稳定性与能量效率。

1. 通信系统的“暗语破解”：ASK解调模块

芯片内置的电压与电流双路解调通道，可识别接收端设备发送的调制信号。例如，当手机放置在充电板上，手机会通过磁场变化发送“身份密码”，IP6808则像破译密码的特工，快速确认设备兼容性并调整输出参数。

1. 安全防护的“智能哨兵”：多级保护机制

过热保护、过压保护和异物检测（FOD）功能构成了三重安全网。类比于消防系统的烟雾感应器，一旦检测到金属钥匙等异物误入充电区域，芯片会立即切断供电，避免能量浪费或安全隐患。

兼容性：一张通行全球的“充电签证”

IP6808支持WPC Qi v1.2.4标准，这意味着它能为苹果、三星、小米等主流设备充电，如同一本覆盖多国的护照。具体场景中，iPhone 12放置于充电板时，芯片会自动匹配7.5W的私有协议；三星S23则能触发10W快充模式，而符合EPP标准的设备更可享受15W的高速能量注入。

设计挑战与工程智慧

1. 热管理的“散热管家”

由于采用外置MOS管和运放芯片，IP6808需在PCB上预留充足的散热区域。工程师常采用“铜箔铺地+导热硅胶”的组合，如同给芯片配备微型空调，将热量均匀导出。

1. 信号完整性的“隐形护盾”

高频电路易受电磁干扰，因此线圈走线需采用差分对布局，并远离数字信号线。这类似于在嘈杂的餐厅中用隔音墙划分安静区与用餐区，确保通信信号纯净无杂波。

应用场景的无限可能

在智能家居领域，IP6808可嵌入茶几、床头柜，实现“随放随充”的无感体验；车载场景中，其宽电压输入范围（12V-24V）能适应汽车电瓶的波动，让驾驶舱变身移动充电站。更值得期待的是，该芯片的模块化设计为未来升级预留空间，例如通过软件更新支持更高功率的无线快充协议。

从电路板上的微小焊点到磁场中的能量传递，IP6808的设计哲学体现了“复杂问题简单化”的工程美学。它不仅是技术的载体，更是连接现实与未来的一座桥梁——在这里，电能摆脱了物理接点的束缚，化作无形却可靠的力量，悄然推动着智能世界的运转。
