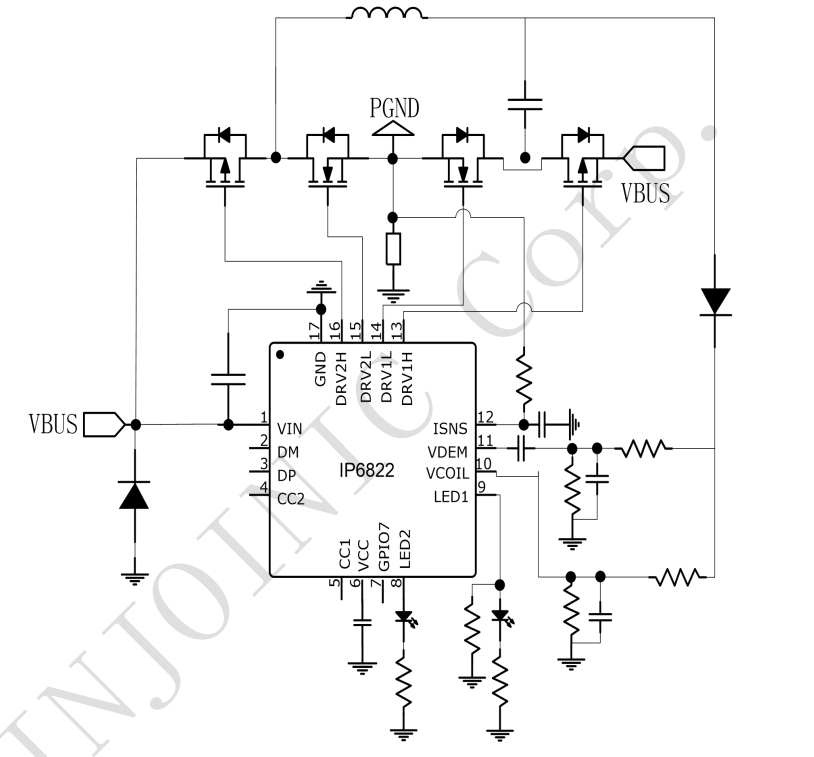

IP6822无线充电电路图

在智能手机、平板电脑等移动设备日益普及的今天，无线充电技术以其便捷性和科技感赢得了广泛的青睐。作为无线充电领域的重要组件，无线充电电路图的设计直接关系到充电效率、安全性和用户体验。本文将带您深入了解一款备受瞩目的无线充电控制芯片——IP6822，并探讨其在实际电路设计中的应用。

IP6822芯片概述

IP6822是一款高集成度、符合WPC QI标准的无线充电发射控制芯片。它内置了H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等多种关键无线充电资源，能够实现高效稳定的无线能量传输。此外，IP6822还内置了8位MCU和丰富的外设资源，支持协议定制、异物检测灵敏度调整、指示灯控制等功能，为开发者提供了极大的灵活性。

高集成度设计

IP6822芯片采用QFN16（3mm*3mm）封装，配合外围精简的应用电路，极大地节省了PCB占板面积。这一设计使得IP6822特别适合应用于空间紧凑的产品中，如超薄手机壳、小型充电宝等。想象一下，在有限的空间内，IP6822就像是一位高效的“指挥家”，协调着各个元件的工作，确保无线充电过程的顺利进行。

强大的功能特性

• 支持多种快充协议：IP6822支持PD3.0快充协议，这意味着它可以与市场上大多数支持PD快充的设备无缝对接，实现快速充电。同时，它还兼容BPP、PPDE等无线充电标准，为用户提供了更多的选择。

• 智能异物检测：在充电过程中，如果充电板上有金属物品或其他异物，IP6822能够迅速检测到并停止充电，以确保安全。这一功能就像是一位细心的“守护者”，时刻保护着用户的设备和安全。

• 灵活的定制能力：IP6822内置的8位MCU和丰富的外设资源允许开发者根据实际需求进行功能定制。无论是调整异物检测灵敏度、设置指示灯颜色还是定制通讯协议，都可以通过编程实现。这种灵活性就像是一位“魔术师”，能够根据用户的需求变换出各种神奇的功能。

实际应用场景

IP6822芯片广泛应用于各种无线充电场景中。在家庭环境中，它可以嵌入到家具、灯具甚至墙面中，实现隐形的无线充电体验；在公共场所如咖啡厅、图书馆等地方，IP6822也可以作为无线充电热点使用；在汽车领域，它更是车载无线充电系统的“大脑”，为驾驶者和乘客提供便捷的充电服务。

设计考虑因素

在设计基于IP6822的无线充电电路时，需要考虑多个因素以确保性能和安全性。首先，要合理选择电感线圈、电容等元器件的参数以满足特定的充电需求；其次要优化PCB布局以减少信号干扰和提高充电效率；最后还要考虑散热问题以确保长时间稳定运行。这些设计考虑因素就像是一位“工匠”在雕刻作品前的准备一样重要。

IP6822芯片以其高集成度、强大的功能特性和广泛的应用场景成为了无线充电领域的一颗璀璨明星。在未来的发展中我们有理由相信随着技术的不断进步和创新IP6822将会为我们的生活带来更多便利和惊喜。
