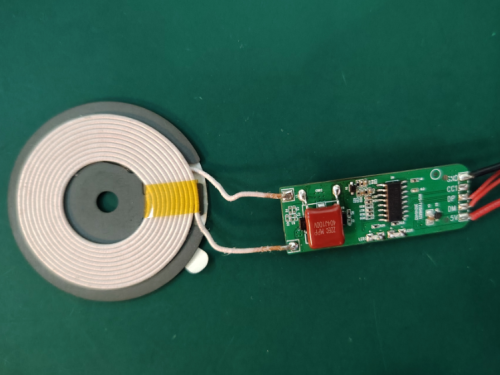

qi标准15w无线充电模组NXS-TX15H6821

在当今追求便捷充电体验的时代，无线充电技术正悄然改变着我们的日常生活。作为这一领域的核心组件，符合Qi标准的15W无线充电模组NXS-TX15H6821展现出卓越的性能。这款主控由英集芯打造的高集成度SOC芯片IP6821，不仅集成了H桥驱动模块和ASK通讯解调模块，还支持完善的保护机制，为各类移动设备提供高效可靠的充电解决方案。

高集成度设计带来的便利

IP6821采用SOP16封装形式，虽然只有16个引脚，但其功能排布针对无线充电应用进行了深度优化，极大方便了PCB绘制。这种设计思路类似于精心规划的城市交通网络，即使空间有限也能确保各功能模块高效协同工作。芯片内部集成了2P2N H桥驱动和外配全桥功率MOS，支持5W至15W的无线充电发射范围，让用户能够根据实际需求灵活调整功率输出。

这款芯片的工作电压范围为4V至13V，功率范围覆盖5W至15W，使其能够适应多种应用场景。从智能手机、平板电脑到无线耳机和智能手表，IP6821都能提供稳定可靠的充电支持。这种广泛的兼容性犹如一位精通多种乐器的音乐家，能够完美融入不同的演奏环境。

智能保护机制确保充电安全

安全始终是充电技术的核心考量。IP6821内置了多重保护措施，包括空载和带载异物检测、NTC温度检测以及线圈电压最大振幅限制。这些功能如同一位细心的安全管家，时刻监控充电状态，确保整个过程安全无忧。输入过压/欠压/过流保护功能进一步增强了系统的可靠性，有效防止因电源波动导致的设备损坏。

特别值得一提的是其异物检测功能，当充电区域存在金属物体时，芯片能够及时识别并采取相应措施，避免潜在的安全隐患。这种主动防护机制类似于智能安防系统，为充电过程提供全天候守护。

高效能耗控制提升用户体验

在能效管理方面，IP6821表现出色。其工作待机功耗仅为10mA，而睡眠模式下功耗更可降至50微安以下。这种低功耗特性犹如一位懂得节能的管理者，在不需要工作时自动进入休眠状态，显著降低能耗。对于需要持续供电的设备而言，这一特性能够有效延长产品使用寿命。

芯片还支持输入电源动态功率管理，既能适应5V@500mA的适配器供电，也可兼容PC USB接口供电。这种灵活性确保了在不同供电环境下都能保持稳定性能，满足多样化的使用需求。

快速充电协议支持

IP6821在充电效率方面同样令人印象深刻。它集成了DP&DM和PD快充协议，支持DP/DM引脚申请适配器快充，并兼容PD3.0快充标准。这意味着用户可以在5V、9V、12V等多个电压档位间智能切换，实现快速充电。就像一位经验丰富的交通指挥员，芯片能够智能调配电力资源，确保能量高效传输。

对于支持EPP协议的设备，IP6821能够提供高达15W的充电功率，大幅缩短充电时间。同时，其对BPP和PPDE协议的兼容性确保了与各类Qi认证设备的良好互操作性，真正实现“一充多用”的便利体验。

广泛的应用场景

这款芯片的 versatility 使其能够应用于多种场景。从传统的无线充电发射座到车载充电器发射板，甚至是集成在台灯中的无线充电器，IP6821都能完美适配。这种广泛的应用范围展现了其卓越的适应性，如同一位多才多艺的表演者，能够在不同舞台上展现出色表现。

特别在车载充电场景中，IP6821的稳定性和可靠性尤为重要。其坚固的设计能够应对车辆行驶中的振动和温度变化，确保充电过程不受环境影响。而对于集成在家具或办公设备中的无线充电模块，其紧凑的封装和低发热特性更是不可或缺的优势。

随着无线充电技术的不断普及，IP6821这样的高效能芯片正成为推动行业发展的关键力量。其高集成度、完善的安全机制和卓越的性能表现，为消费者带来了更加便捷安全的充电体验。未来，随着技术的进一步成熟，我们有望在更多场景中见到这款芯片的身影，持续为日常生活增添便利。
