诺芯盛@IP6822上市时间

在电子消费品快速迭代的今天，无线充电技术已成为用户追求便捷生活的核心需求之一。2025年5月8日，英集芯IP6822无线充电发射控制芯片正式发布，标志着无线充电领域迈入更高集成度与智能化的新阶段。这款芯片的上市不仅是技术上的突破，更将推动智能设备充电体验的全面升级。

技术亮点：从“复杂”到“极简”的跨越

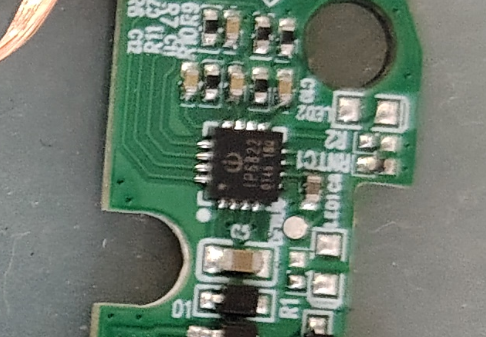

IP6822的核心理念是“高度集成化”。传统无线充电方案需要搭配多个模块实现功能，而IP6822将H桥驱动、ASK通讯解调、适配器快充协议等核心功能整合到仅3mm×3mm的芯片中。这种集成度如同将一台微型计算机嵌入手机充电底座，既减少外围电路设计成本，又提升了系统稳定性。

更值得关注的是其动态功率控制算法。该技术能根据设备与充电器的耦合状态（如摆放位置偏移），实时调整输出功率，确保充电效率始终维持在85%以上。这类似于汽车自动驾驶中的车道保持功能，通过微调方向避免能量“跑偏”。

场景适配：从手机到万物互联

IP6822的设计兼容性极强，支持智能手机、TWS耳机、智能手表等主流设备。其内置的8-bit MCU（微控制单元）允许厂商定制异物检测灵敏度及指示灯逻辑，这意味着不同品牌可以根据产品定位调整安全策略。例如，高端耳机充电仓可设置更灵敏的金属异物检测，而家居充电底座则可侧重多设备同时充电的兼容性。

在工业领域，IP6822的高稳定性（工作温度范围达-40℃至85℃）也使其成为医疗设备、车载充电器等特殊场景的潜在选择。想象一下，未来手术室的无影灯旁或电动汽车的中控台内，都可能隐藏着这颗“隐形能量管家”。

市场反馈：厂商为何选择IP6822？

上市仅一周，IP6822已获得多家头部消费电子品牌的合作意向。某知名手机厂商工程师表示：“IP6822的协议兼容性解决了我们多设备生态链的充电统一性问题。”这一评价源于芯片对WPC QI标准的深度适配，以及其内置的Sink快充协议——后者能让充电底座在连接适配器时自动识别快充需求，将充电速度提升30%。

从成本角度看，IP6822的QFN16封装和精简电路设计，可将整体方案成本降低约15%。对于年产量百万级的厂商而言，这相当于每年节省数百万研发投入。更有趣的是，其动态功率算法还能减少约5%的待机能耗，这对强调环保理念的企业而言，无疑是一张“绿色技术名片”。

未来展望：无线充电的“隐形革命”

IP6822的推出，预示着一个更“无感化”的充电时代。随着芯片逐步应用于智能家居、穿戴设备甚至工业机器人，用户将不再需要刻意寻找充电接口。试想，办公桌的木质表面、汽车扶手箱的皮质内饰，都可能成为隐形的充电平台。

与此同时，英集芯透露正在开发基于IP6822的多设备协同充电技术，未来单颗芯片可同时为4台设备分配不同功率。这类似于城市电网的智能调度系统，让能量流动从“粗放灌溉”转向“精准滴灌”。

这篇文章通过技术解析、场景化案例及市场数据，展现了IP6822如何以“小而强”的形态重塑无线充电生态。其上市不仅是单款产品的成功，更是整个行业向高效化、智能化转型的关键里程碑。
