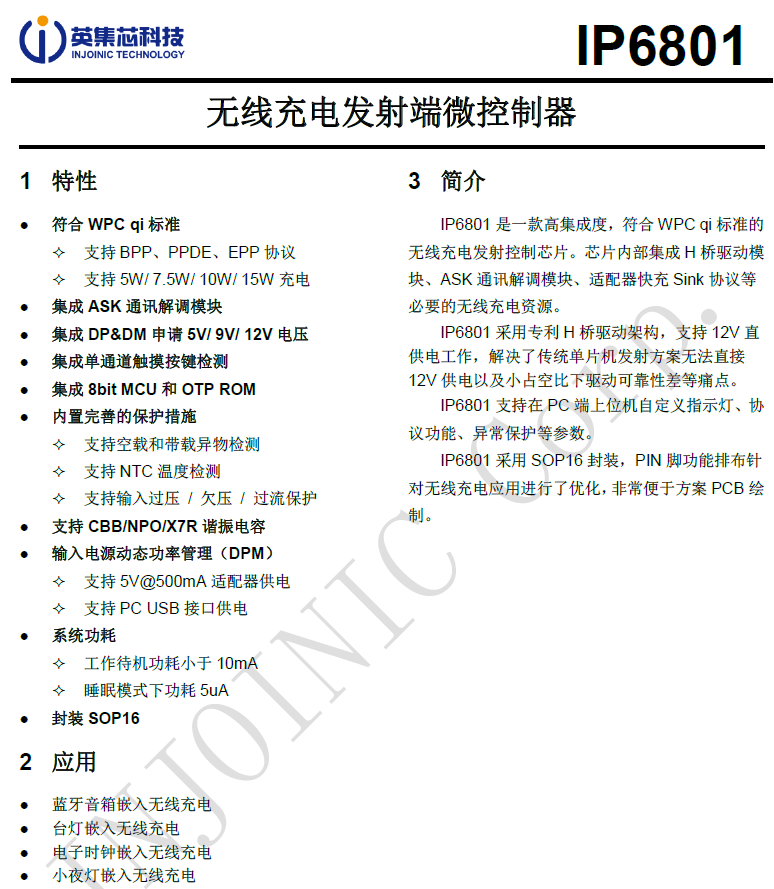

ip6801规格书深度解析

核心性能：高集成度与高效能的完美结合

英集芯IP6801作为一款专为无线充电发射端设计的控制芯片，其高集成度特性尤为突出。该芯片内部集成了H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等关键组件，几乎涵盖了无线充电发射端所需的全部功能模块。这种高度的集成化设计，不仅简化了外围电路的设计，降低了开发难度，还提高了系统的稳定性和可靠性。想象一下，如果将无线充电系统比作一座精密的工厂，那么IP6801就是那座工厂中的核心控制室，所有关键环节都在这里得到了高效管理。

在供电方式上，IP6801同样展现出了其强大的适应性。它支持12V直供电工作，这一特性解决了传统单片机发射方案无法直接12V供电以及小占空比下驱动可靠性差的痛点。同时，它还兼容5V/500mA适配器和PC-USB接口供电，为用户提供了更多的供电选择。这种灵活的供电方式，就像是为无线充电系统配备了多种电源插头，无论在哪里都能轻松找到合适的电源接入点。

充电功率：多档选择满足不同需求

IP6801支持5W/7.5W/10W/15W无线充电功率，这一多档功率选择的设计，使得该芯片能够适应不同品牌和型号的手机、平板等设备的充电需求。无论是快速充电还是普通充电，IP6801都能提供稳定的电力输出，确保充电过程的安全和效率。这就像是为不同口味的顾客准备了多种口味的菜肴，总有一款能满足你的需求。

定制化能力：PC端上位机的强大配置

IP6801支持在PC端上位机自定义指示灯、协议功能、异常保护等参数，这一特性极大地提升了芯片的灵活性和可配置性。用户可以通过上位机软件对芯片进行个性化设置，实现更加智能化的充电体验。比如，你可以通过设置让充电器在特定情况下闪烁特定的指示灯颜色，或者调整充电协议以适应不同设备的充电需求。这种定制化能力就像是为无线充电系统配备了一个可编程的大脑，让整个系统更加智能和人性化。

封装与设计优化：便于PCB绘制与量产

IP6801采用SOP16封装形式，这种封装形式不仅体积小巧，而且PIN脚功能排布针对无线充电应用进行了优化，非常便于方案PCB的绘制和量产。在追求小型化和便携化的今天，IP6801的封装设计无疑为无线充电设备的研发和生产带来了极大的便利。这就像是为无线充电设备量身定制了一件合身的衣服，既美观又实用。

保护措施：全方位保障充电安全

IP6801内置了完善的保护措施，包括空载和带载异物检测、NTC温度检测等。这些保护措施就像是为无线充电系统安装了一套全方位的安全防护网，能够实时监测并应对各种异常情况，确保充电过程的安全无忧。无论是防止异物误入充电区域导致的短路风险，还是监测充电过程中的温度变化以防止过热损坏设备，IP6801都能做出及时的反应和处理。

兼容性与协议支持：广泛适配市场主流标准

IP6801符合WPC Qi标准，并支持BPP、PPDE、EPP等多种协议。这意味着该芯片能够广泛适配市场上主流的无线充电设备和标准，为用户提供更加便捷和统一的充电体验。无论是在家里、办公室还是公共场所，只要你的设备支持无线充电且符合相关标准，都能与IP6801实现无缝对接。这就像是为无线充电设备搭建了一座通用的桥梁，让不同品牌和型号的设备都能在这里顺畅通行。

英集芯IP6801作为一款高集成度、符合WPC Qi标准的无线充电发射控制芯片，在核心性能、充电功率、定制化能力、封装与设计优化、保护措施以及兼容性与协议支持等方面都表现出色。它以其强大的功能和灵活的配置能力，为无线充电设备的研发和生产提供了有力的支持。相信在未来的发展中，IP6801将继续引领无线充电技术的潮流，为用户带来更加智能、便捷和安全的充电体验。
