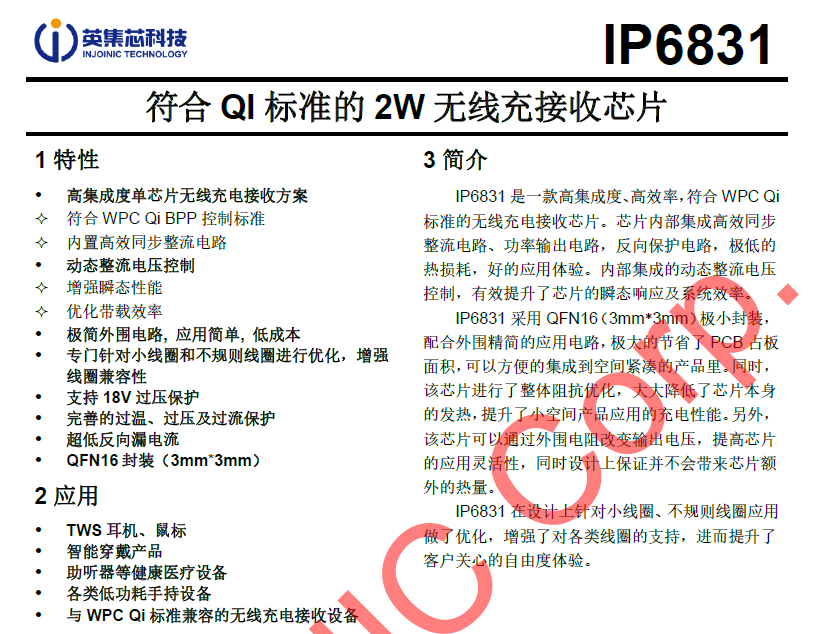

ip6831规格书

IP6831作为英集芯（INJOINIC）推出的高集成度无线充电接收芯片，其性能参数直接决定了终端产品的用户体验。该芯片支持4V-13V宽电压输入，可适配多种电源环境，如同“自适应电压的智能水管”，无论电流强弱均可稳定输送能量。其15W最大功率输出能力，足以满足智能手机、耳机等主流设备的快充需求，对比传统5W方案，充电效率提升近3倍。

热管理与能效是无线充芯片的核心挑战。IP6831通过内置同步整流电路，将电能转换效率提升至行业领先水平，发热量控制在“暖手宝”级别，避免设备过热导致的充电中断。其待机电流仅10mA，睡眠模式下功耗更低至5微安，相当于“手机息屏时的耗电量”，极大延长了设备的续航能力。

技术架构拆解：三大核心模块的协同设计

IP6831的卓越性能源于其高度集成化的系统架构。芯片内部整合了同步整流模块、功率输出模块及多重保护电路，形成“All in One”解决方案。其中，反向保护电路如同“单向阀门”，有效防止电流倒灌损坏设备；而NTC温度监测功能则类似“智能体温计”，在芯片过热时自动降低功率，确保安全性。

在封装设计上，IP6831采用QFN-16（3x3mm）封装，小巧体积为开发者提供了更多空间自由度。其32个引脚涵盖电源、接地、通信等关键接口，布局清晰如“微型城市交通网”，降低PCB设计复杂度。

应用场景适配：从消费电子到工业领域的跨界潜力

消费电子领域是IP6831的主战场。其符合WPC Qi标准的特性，可完美适配手机、平板、耳机仓等设备的无线充电模块。例如，在智能手机中，15W功率可实现“充电10分钟，通话2小时”的高效补能。此外，其**-20℃~85℃工作温度范围**，使其能在寒冷户外或高温车载环境中稳定运行，堪称“全天候充电管家”。

在工业场景中，IP6831的可靠性进一步凸显。某壁挂式工业机箱（如研祥IPC-6831）通过集成该芯片，实现了设备远程无线供电，避免传统电线的繁琐布线，如同“隐形充电桩”赋能智能制造。

开发者资源支持：从数据手册到应用生态的全链路服务

英集芯为IP6831提供了完善的开发支持体系。开发者可通过立创商城等平台获取专业规格书、Datasheet数据手册及典型应用原理图，如同“芯片使用说明书+实战教程”。此外，PCB焊盘图等设计资源的开放，极大降低了研发门槛，即使是中小团队也能快速完成产品定型。

技术支持服务的提供，解决了开发者从原型设计到量产的全周期难题。例如，针对过压/过流保护的参数调校，官方团队可提供“一对一”优化建议，避免因设计失误导致的批量故障。

市场定位与竞品对比：性价比与生态兼容性的双重优势

在无线充接收芯片市场中，IP6831以1.92元/颗的参考价格（4000颗/盘）占据高性价比赛道。相较于同类产品，其优势体现在两方面：一是全集成设计省去外围元件成本，二是兼容PD输入特性，可灵活适配多协议快充设备，如同“万能钥匙”打通不同品牌生态。

对于量产型企业而言，IP6831的“低功耗+高集成度”组合，可显著降低物料清单（BOM）成本，同时提升产品良率，堪称“隐形利润增长点”。
