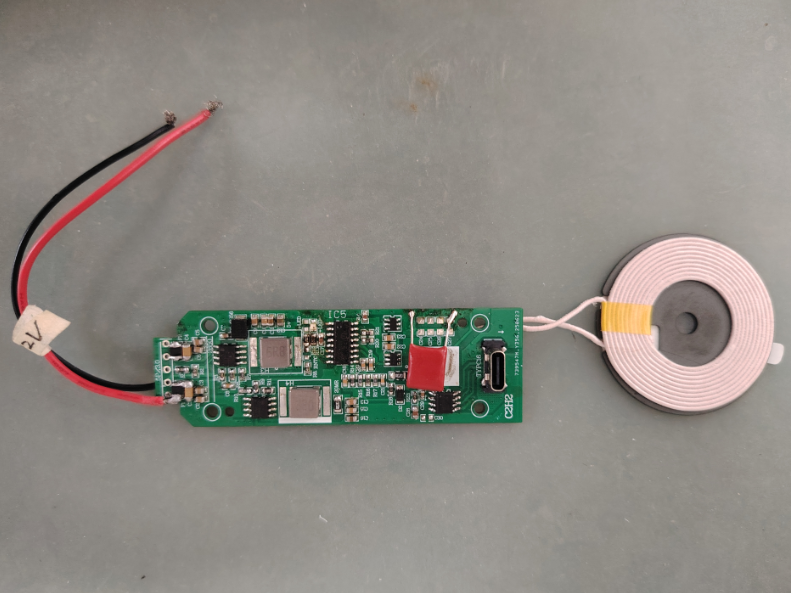

IP6821外加MCU控制电机

你有没有遇到过这种“别扭”的项目：电机要转得稳、控得准，还要把线束尽量减到最少；设备得密封、得防水、得能在潮湿粉尘里长期跑；外壳不能开孔，充电口一露出来就成了故障源。

这时候，“无线供电/无线充电”不再是锦上添花，而是系统架构的一次重排：电源路径、EMI、热、控制闭环、可靠性，全要重新算一遍。

围绕“IP6821外加MCU控制电机”这条组合思路，下面从三个视角各写一篇：产品/场景视角、硬件系统视角、软件算法与协同视角。你可以直接拿去做三连发，也可以拆成系列文章。

一、从产品与场景看：为什么电机系统越来越需要“无线供电”

电机类产品的痛点，从来不在“能不能转”，而在“能不能一直稳定地转”。而稳定的背后，往往被三个词卡住：接口、线束、维护。

有线方案最常见的失效点是什么？不是电机本体，也不是MCU，而是“接触”：插拔磨损、氧化、进水、积尘、应力拉扯。你把电机做得再强，接口一旦成为薄弱环节，整机可靠性就被拉到了最低线。

无线供电思路的价值就在这里：把“暴露在外的脆弱点”尽可能收回到封闭系统里。以IP6821这类无线充电芯片为核心的供电链路，配合外置MCU去做电机控制，可以形成一种更贴近“工业化可靠性”的产品路径——能量传输更少依赖机械接触，结构也更容易做到全封闭。

这套组合在什么场景里更容易体现优势？

1）需要密封、防水、防尘的电机产品

比如潮湿环境、频繁清洁消毒的设备，或本身就要求较高防护等级的装置。有线充电口是天然的破口，而无线供电能减少开孔需求，让结构完整性更高。

2）需要频繁充电、频繁取放的便携式带电机设备

“频繁”意味着插拔次数高，插口寿命与接触稳定性会快速成为售后主因。无线方式把日常动作简化成“放上去就行”，同时减少人为误插、插不紧导致的间歇性掉电。

3）旋转、滑动、运动部件多的结构

电机系统里最怕线束被拉扯、被疲劳折断。无线供电并不一定等于“完全无电池”，但它能显著降低对外部线束、外露触点的依赖，让结构设计更自由。

4）对外观完整性和用户体验要求更高的消费类产品

很多电机产品最后拼的不是参数，是“无感”：放上即充、拿起即用、无口无缝的整洁感。这类体验往往能直接换来更高的溢价空间。

但要提醒一句：无线供电从来不是单点替换，它会把工程难点从“接口可靠性”转移到“电源稳定性、EMI、热与控制协同”。这就是为什么IP6821通常要搭配MCU：电机控制需要实时性、需要闭环、需要故障策略，单靠电源芯片远远不够。

一个更现实的落地逻辑是：IP6821负责把“电”可靠地送进系统；MCU负责把“电”变成“可控的力”，并把整机的风险兜住。

二、从硬件系统看：IP6821 + MCU + 电机，真正的考验在“电源边界”

把系统拆开看，其实就是三段链路：

无线接收与电源管理（IP6821相关） → 系统母线与能量缓冲（电池/电容/稳压） → 电机驱动与控制（MCU + 驱动器/功率器件 + 电机）

很多项目失败，不是因为电机选错了，也不是算法不行，而是“电源边界没设计清楚”。无线供电的输出并不像有线适配器那样“硬”，当电机一启动、堵转、急加速，母线电压波动、瞬态电流、地弹噪声会同时出现，最先死的是谁？常常是MCU复位，或者无线接收侧保护触发，整机表现为“莫名其妙掉电”。

所以，硬件视角要抓住三个关键词：缓冲、隔离、抗扰。

1）能量缓冲：电机的瞬态需求必须有人兜

电机启动电流、负载突变电流，都可能远超稳态值。无线接收侧的输出能力与控制策略更偏“平滑供能”，而电机需要“瞬态冲击”。

解决思路通常是：在系统母线侧引入合适的储能与分配策略——电池、超级电容、足够的低ESR电容阵列，再配合合理的限流/软启动。你不一定要把缓冲做得很“豪华”，但必须让“无线侧供能能力”和“电机侧瞬态需求”之间有过渡层。

2）电源域划分：让MCU不被电机噪声带着跑

电机驱动开关会制造大量噪声：开关电流回路、PWM边沿、寄生电感、反电动势尖峰……这些噪声如果直接耦到MCU供电、采样基准或通信线上，就会出现你最不想看到的现象：采样抖动、控制抖动、误触发、死机。

实践里常用的策略是：

• MCU与模拟采样部分使用更干净的电源路径（必要时单独稳压）

• 功率回路尽量短、回流路径明确，地参考分区再单点汇接

• 关键采样（电流、电压、温度）走“干净的回路”，前端加合理的RC滤波和保护

• 让高dv/dt节点远离MCU与天线/线圈相关区域，布线与层叠优先给功率回路让路

3）EMI与热：无线供电与电机驱动叠加，是“双噪声源”

无线接收本身就对磁场与频率敏感，电机PWM又是强干扰源。两者叠在一起，EMI与热很容易在后期集中爆雷：一版能转，二版就不稳定；实验室好好的，一到量产环境就翻车。

这时候硬件设计的原则是“先定架构，再调参数”：

• 先明确功率等级、母线电压范围、驱动方式（有刷/无刷、方波/FOC倾向）

• 再决定PWM频率、采样策略、滤波与屏蔽方式

• 最后才是各种“补丁式”的磁珠、电容、吸收网络

如果项目一开始就把电源边界想清楚，IP6821作为无线供电入口，MCU作为控制核心，系统会明显更容易调到“稳”：稳供电、稳控制、稳体验。

三、从软件与算法看：无线供电下的电机控制，不止“转起来”这么简单

把电机转起来很容易：给PWM就行。真正难的是在无线供电的条件下，做到“好用、耐用、不挑环境”。

软件视角的难点，集中在四件事：启动策略、功率管理、故障处理、闭环质量。

1）启动策略：别一脚油门把电源踩趴下

电机启动最耗电，尤其是从静止到克服静摩擦的那一下。无线供电系统的母线如果没有足够余量，MCU再来一个“满占空比硬起步”，结果常常是母线跌落→复位→重复启动→用户看到“抽搐”。

更可靠的做法是：

• 软启动：占空比/电流限幅渐进爬升

• 分阶段启动：先对齐、再加速、再进入稳态控制

• 结合母线电压/功率预算做动态限扭：电源吃紧时“降扭不掉电”

2）功率管理：控制不是“想要多少就给多少”

无线供电更像一个“有预算的能源账户”。MCU要做的，是在用户体验与能源预算之间找平衡：

• 根据母线电压、温度、无线侧状态，动态限制最大转速/最大电流

• 在电源能力不足时，优先保证系统不断电，再保证性能

• 对电机负载变化做平滑处理，避免控制指令引入额外的功率尖峰

3）故障与保护：要能解释“为什么停”，而不是直接死

很多产品的失败不在于故障发生，而在于故障发生后表现得像“坏了”：突然停转、重启、无提示。

更成熟的策略是：

• 过流/堵转检测：进入限流或退避模式，而不是硬关断

• 欠压策略：分级降速、分级降扭，必要时安全停机并记录原因

• 温升策略：依据温度曲线做限功率，不要等到热保护“啪”地一下触发

• 状态机与日志：哪怕不对用户展示，也要对研发可追溯

4）闭环质量：采样、滤波与控制律要为“噪声环境”设计

无线供电叠加电机开关噪声，采样质量会直接决定控制质量。MCU端常见的挑战是：

• 电流采样抖动导致环路不稳

• 速度估算（尤其无传感器）在噪声下易丢同步

• PWM频率、采样时刻与滤波参数不匹配，造成系统“能跑但不顺”

工程上，往往需要软件和硬件共同对齐：

• 在PWM周期内选择更干净的采样窗口

• 合理的数字滤波与限幅，避免噪声被当作真实变化

• 必要时降低控制带宽，换取更强的鲁棒性

• 如果场景对顺滑和效率要求极高，再考虑更复杂的控制策略（例如更精细的电流环与转矩控制）

当“电”来自无线链路时，电机控制从“纯控制问题”变成“电源-控制-体验的三方协同”。IP6821把能量送进来，MCU必须学会在波动与约束里，仍然把用户要的那份稳定交出去。

把三篇合在一起，你会发现一个共同结论：IP6821在电机控制系统中的价值，不只是一句“无线充电更方便”，而是它让产品在可靠性、结构与体验上获得新的解法；同时也逼着系统设计更工程化——电源边界要清晰，软硬件协同要提前，控制策略要懂得“克制”。
