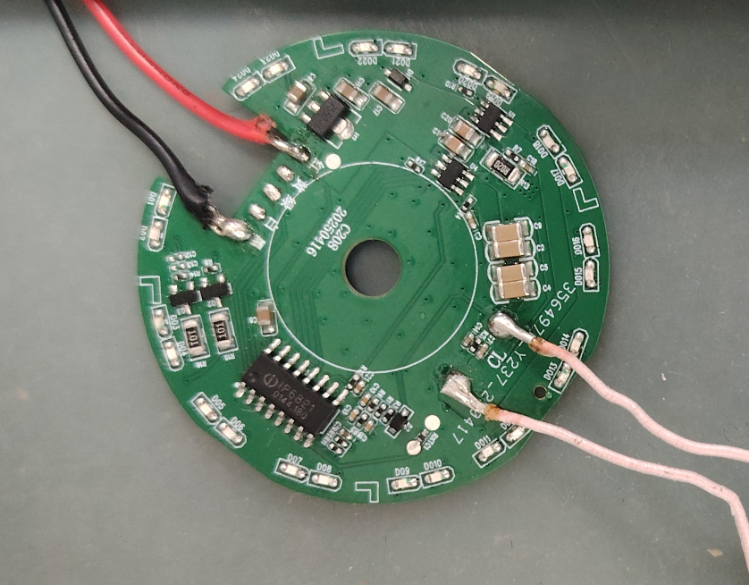

IP6821搭配什么功率mos型号

当无线充电方案既要兼顾高效能，又要控制成本和体积，驱动模块与功率MOS的精密配合至关重要。IP6821内置2P2N H桥驱动，支持外接全桥功率MOS实现5W–15W输出，但要发挥最佳性能，需要在MOS选型、驱动匹配、EMI和散热等方面统筹设计。本文将从驱动模块匹配角度，逐一解读IP6821与功率MOS协同设计的核心要素。

一、外配全桥MOS选型要点

1. 低RDS(on)与电压裕度

• 工作电压覆盖4V–20V，建议MOSFET额定VDS ≥30V，确保在12V快充档位时具有足够裕度。

• 典型RDS(on) ≤20mΩ，可将导通损耗降至最低，配合IP6821的高效DC/DC变换，提高整体能效。

1. 关断速度与门极电荷

• 驱动模块可提供高达10V门极驱动电压，选用Qg ≤20nC、Ciss 较小的器件，可缩短开关时间，降低开关损耗。

• 同时需平衡开关速度与电磁干扰，适当增加外部门极电阻（10Ω–47Ω）以调节dv/dt。

1. 封装与热阻

• 推荐SO-8、DFN或PowerQFN等低热阻封装，热阻θJA ≤50℃/W，可有效将MOS热量传导至PCB。

• 考虑双面散热铜箔与背面散热过孔，提升散热效率。

二、驱动匹配：电平与时序优化

1. 门极驱动电压匹配

IP6821驱动输出（GateHigh/GateLow）可配置为5V–10V范围。与所选MOS的门限电压（VGS(th)）对应，确保VGS ≥10V时饱和导通，同时在VGS ≤3V时完全关断。

1. 死区时间与防止直通

驱动模块支持软件设置死区时间（Dead Time），需根据MOS开关特性、门极电阻和谐振电容情况调校，一般取1µs–2µs，避免上桥臂和下桥臂同时导通。

1. 驱动强度与软启动

在系统上电或进入高功率模式时，利用IP6821的软启动功能，通过分步递增Gate驱动电压，缓解电流冲击，保护MOSFET和线圈。

三、5W–15W功率动态调节

1. 动态功率管理（DPM）

IP6821具备DPM功能，可根据输入电源能力和线圈负载情况，自动在5W、7.5W、10W和15W档位间切换。

1. MOS并联与分时驱动

若需承载更大电流，可并联两颗相同性能的MOSFET，平均分担电流。但需保证驱动线路对称、门极同步；驱动模块输出驱动力需能同时驱动并联MOS门极电容。

1. 电流检测与限流

通过外部电阻或片内检测，引入电流采样，实现限流控制。当负载电流超过设定阈值，IP6821自动降档或关闭输出，保护MOS和线圈。

四、EMI性能优化策略

1. dv/dt与di/dt控制

• 适当增加门极电阻或在门极与驱动管之间串联RC网络，缓冲开关过渡，抑制高频谐波。

• IP6821支持调整死区时间和驱动强度，通过固件调优平衡EMI与效率。

1. 共模滤波与布局

• 在H桥输入端与输出端各配置共模电感，抑制共模噪声。

• PCB走线应缩短高电平开关节点路径，避免长回路面积；将FOD、NTC及线圈检测布线与主开关节点分区隔离。

1. 谐振电容选择

X7R或C0G低损耗电容，减小介质吸收和谐振尖峰；可配合TVS二极管钳位过冲。

五、热管理与散热布局考量

1. MOS热插板与铜箔面积

在MOSFET引脚下方和周围留足铜箔，结合热过孔，将热量导入底层散热平面。

1. 三区域温度监测

IP6821内置NTC温度检测接口，可监控MOS附近温度；当温度超限（如85℃）时，自动调低功率或进入保护。

1. 风道与散热器

对于15W满载方案，若单片MOS温度仍偏高，可在MOS背面贴装小型铝基散热片，并在方案外壳预留风道。

结语

在高集成度无线充电设计中，IP6821与外部功率MOS的协同优化，决定了效率、安全与产品体验。通过精确选型、驱动电平与时序匹配、EMI与热管理综合考量，才能让5W–15W功率输出既稳定又高效。期待你在下一个方案中，基于本文要点打磨细节，打造更具竞争力的无线充电产品。欢迎评论分享你的设计心得，持续关注我们，解锁更多无线充电核心技术。
