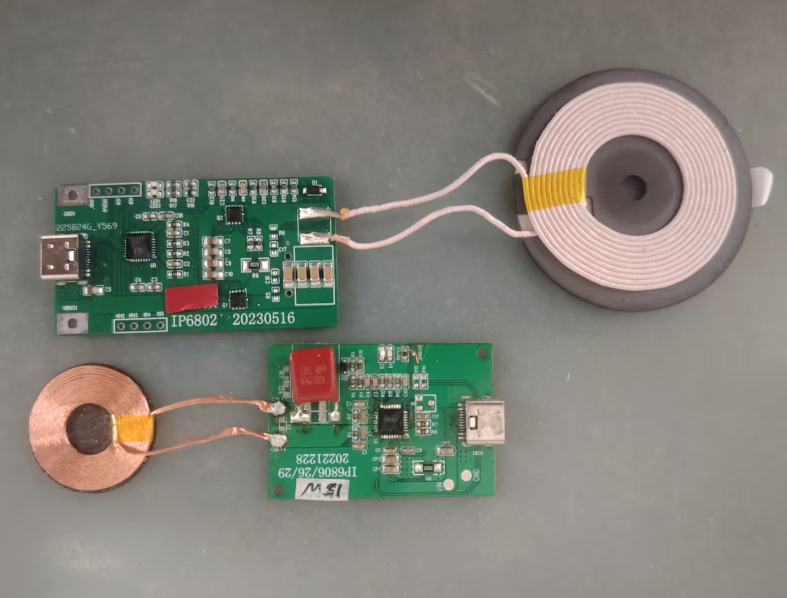

无线充电器原理及制作方法

想象一下，只需轻轻一放，手机、耳机便像“喝醉”般自顾吸能，再也无需翻找缠绕的充电线。这场看似魔术般的能量传输，背后却是一场关于频率、线圈和电磁场的科学角逐。从最初的电磁感应到如今的磁共振技术演进，无线充电正以更大功率、更远距离和更高效率，重塑我们对“随放即充”的想象。

一、电磁感应：短距离传输的“老将”

核心原理：基于法拉第电磁感应定律，发送端线圈通入100–205kHz交变电流，产生交变磁场；接收端线圈切割磁力线后感应出电动势，转化为电能。

实践要点：

• 线圈设计：直径通常20–40mm，匝数20–30匝，线径0.3–0.5mm，影响耦合系数和自谐频率；

• 对准精度：偏离10mm后效率可能下降至50%以下，常配合磁性导向结构；

• Qi标准：行业主流规范，支持基础功率（BPP）和扩展功率（EPP）模式，保障100kHz–205kHz频段的安全兼容与异物检测。

优势与挑战：

• 优势：结构简单、成本低、适用范围广；

• 挑战：距离局限于数毫米至1厘米，需精准对准且效率随距离衰减明显。

二、磁共振：解放对准束缚

进化思路：在发射端和接收端都加入电容，形成同频谐振电路。二者只要保持相同共振频率，就能在较大空间范围内高效传输能量。

关键参数：

• 耦合系数（k）：反映线圈间磁场耦合强度，典型0.1–0.3；

• 线圈品质因数（Q值）：越高能量损耗越小，通常在50–100之间；

• 谐振带宽：须在保证效率的同时，避免对人体或其他电子设备产生不良辐射。

应用场景：多设备桌面充电板、电动牙刷、智能穿戴等，对偏移容忍度可达5–10厘米。

三、射频远场：面向更远距离的尝试

技术原理：利用GHz级射频信号，通过天线辐射与接收，实现数米甚至十米量级的能量传输。

适用范围：低功耗物联网节点、环境监测传感器等。

注意事项：

• 接收功率较低（mW级），难以支持大功率设备；

• 电磁安全与法规要求严格，需符合国际无线电辐射标准；

• 环境多径效应和定向天线设计成为性能瓶颈。

四、频率与效率：优化制胜

无线充电系统性能背后，是频率选择与能量损耗控制的较量。

实践策略：

1. 谐振匹配：精准调试线圈与电容，确保发射端与接收端在相同频率点达到峰值效率；

2. 阻抗匹配：采用π型或L型匹配网络，将发射与接收阻抗调整到50Ω，实现最小反射；

3. 智能功率控制：根据接收端电量动态调节输出功率，避免过充与能量浪费；

4. 线圈几何优化：在项目中，我们尝试过不同匝数、疏密程度的线圈布局，最终选定30匝密绕设计，效率提升约10%。

5. 仿真与调试：借助电磁场仿真软件，对线圈间磁场分布和谐振频率进行迭代优化。

五、前瞻：无限想象与应用

当材料科学和智能控制不断突破，无线充电的舞台将更广阔：

• 动态充电：磁共振技术有望在行驶中为电动汽车续航；

• 家居融合：地板、桌面、家具嵌入式无线供电，让设备“随放即充”；

• 分布式能源：微型无线微电网将可与太阳能、风能结合，实现全无线化供电。

无线充电技术的演进，正在从实验室走向日常，也将在更多场景中释放价值。你是否也期待在未来，连牙刷、手表，乃至家中每一盏台灯都能随手“喝电”？
