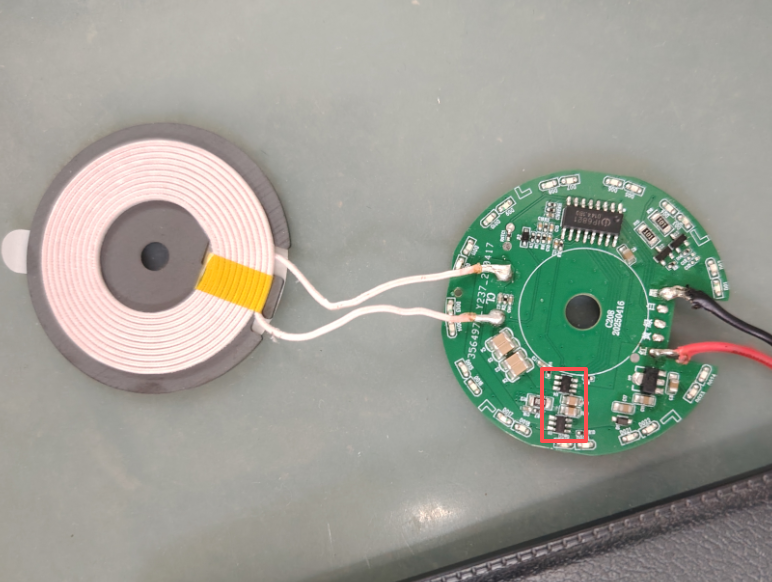

永源微AP8G02LI无线充发射端mos

无线充电技术正逐渐成为现代电子设备的标配，而其核心——无线充电发射端电路的选择，一直是工程师们关注的焦点。今天，我们将深入探讨N+PMOS架构在无线充电发射端的应用，特别是永源微AP8G02LI这款MOS管的特性及其在不同功率场景下的表现。

无线充电发射端：磁场“指挥家”的核心任务

无线充电的本质是能量形态的转换：发射端将直流电转化为高频交流电，通过线圈产生交变磁场，接收端线圈再将磁场能量转换回电流为设备充电。这个过程如同“隔空传声”，而发射端的H桥电路就是控制磁场“声调”与“音量”的指挥家——它必须精准切换电流方向，维持磁场的高效振荡。

N+PMOS：互补型组合的实战优势

1. 驱动逻辑的“阴阳调和”

N型MOS管以低导通电阻（Rds_on）著称，适合大电流通路，但需要较高驱动电压（通常高于电源电压）；P型MOS管则可在低电平驱动下导通，简化了控制逻辑。例如在IP6821芯片方案中，两个对称半桥驱动模块分别控制外置的N管与P管，通过软件配置死区时间和驱动强度，实现电流方向的精准切换。这种互补结构如同“齿轮咬合”——N管发力，P管省电，协同降低系统功耗。

2. 性能与成本的平衡术

以实际器件为例：永源微AP20G02BDF双MOS管将NMOS（耐压20V，导阻12mΩ）与PMOS（耐压-20V，导阻25mΩ）集成于一颗PDFN3*3-8L封装内，既节省PCB空间，又降低了多器件采购成本。对比全N管方案中必需的电荷泵升压电路，N+PMOS省去了这部分额外元件，在紧凑型设备中优势显著——例如QFN40封装（5mm×5mm）的IP6824芯片，正是凭借此设计集成于磁吸充电宝中。

3. EMI优化的“柔性调节”

电磁干扰（EMI）是无线充电的敏感指标。N+PMOS架构的驱动能力可通过软件分档调节，例如在IP6821方案中配置低档驱动能力，可延缓MOS管开关边沿斜率，显著抑制高频噪声，提升EMI测试裕量。这相当于给磁场振荡“套上缓震器”，避免对周边设备造成干扰。

实战场景：从5W到15W的功率跨越

N+PMOS结构在主流功率段已展现出充分可靠性：

• 5-7.5W基础场景：如TWS耳机充电仓，低功耗需求下混合架构的温升控制优异。

• 10-15W主力战场：支持iPhone等设备的磁吸充电（如酷态科10号电能卡），通过动态功率管理（DPM）自动适配输出。

• 多协议兼容性：以IP6824为例，其支持WPC Qi 1.3+PPDE认证，可动态识别接收端需求，在5W/7.5W/10W/15W档位间无缝切换。

这种灵活性源于芯片级控制策略的进步：例如通过线圈电压限制技术控制磁场振幅，或借助动态功率管理（DPM）根据适配器供电能力实时调整输出，避免因功率过载导致的系统崩溃。

挑战与应对：工程师的“破局点”

尽管N+PMOS结构优势突出，仍有两大痛点需关注：

• 导通损耗的“跷跷板”：PMOS的导通电阻通常高于同规格NMOS（例如AP20G02BDF中PMOS导阻25mΩ vs NMOS 12mΩ）。在高功率场景下，这部分损耗可能转化为热量。对策有二：选用高性能PMOS（如优化沟槽工艺器件）；在非对称半桥中分配电流路径，让NMOS承担主电流通道。

• 寄生二极管的“暗流隐患”：MOS管体内寄生二极管在开关瞬间可能引发反向导通，造成短暂电流回灌。解决方法包括：优化死区时间配置，避免上下管“共导”；增加RC吸收电路，抑制电压尖峰。

未来演进：集成化与智能化的双重奏

随着技术迭代，N+PMOS架构正走向更高集成度：

• 驱动+MOS的“二合一”方案：如IP6821将半桥驱动与MOS管控制逻辑封装于单芯片，减少外围元件。

• 自适应算法升级：通过实时监测线圈电流与温度，动态调节驱动参数，延长满功率运行时间。

• 第三代半导体融合：GaN器件与硅基MOS的混合桥接，有望突破当前20W以上的效率瓶颈。

结语：务实之选，未来可期

N+PMOS架构在无线充电发射端的应用，是工程妥协与创新的典范。它未必是理论上的“最优解”，却是平衡性能、成本与体积的务实答案。随着芯片集成度提升与控制算法的精进，这种“混血”结构将继续活跃在从消费电子到工业设备的广阔舞台——毕竟在技术世界，能解决问题的方案，永远都是好方案。技术世界没有“完美”的零件，只有“恰好匹配”的系统。
