你有没有发现，同样是“无线充电”，有的产品放上去就稳稳进快充，有的却一会儿断充、一会儿发烫、一会儿识别成慢充？

表面看是“充电线圈”和“外壳厚度”的差别，往里一拆，多半绕不开同一个核心：发射端/接收端那颗电源与控制芯片，究竟把功率、温度、异物、通信这些麻烦事，处理得够不够干净。

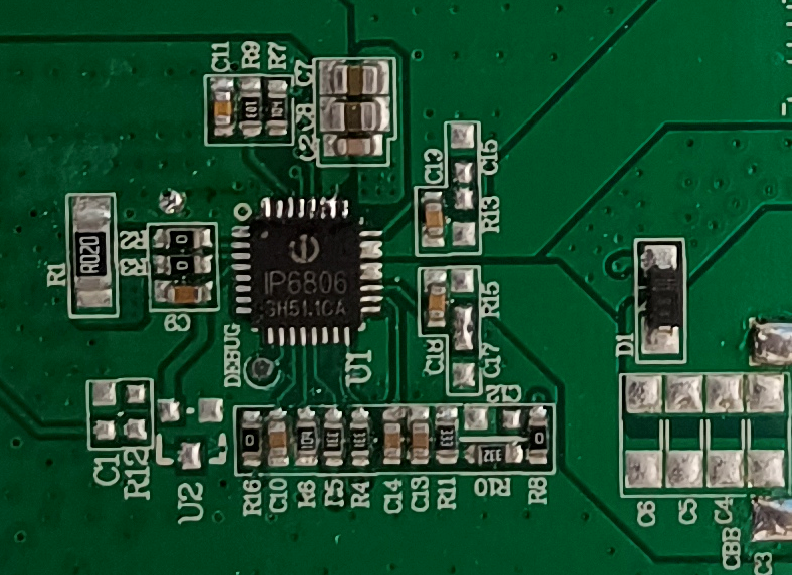

今天就以 IP6806 这类无线充电芯片为主线，从三个视角把它讲透：

做硬件的人关心怎么画板怎么稳；做产品的人关心怎么兼容怎么少售后；做调试的人关心哪里最容易踩坑。

视角一：站在硬件工程师的位置——“能跑”不难，“跑得稳”才值钱

无线充这件事，本质不是“把电送过去”这么简单。它更像一个闭环系统：

发射端在不断试探、协商、升功率；接收端在不断反馈、限流、控温。

IP6806这一类芯片真正的价值，不在“能做无线充”，而在“把复杂度收进芯片”，让外围电路变得可控、可复用、可量产。

硬件视角最先看的通常是三件事：架构、功率路径、保护边界。

1）架构：把“功率”和“控制”分清楚，系统才不会乱

无线充系统里最怕“控制信号被功率噪声污染”。

因此在架构上，常见思路是把以下模块做清晰切割：

• 功率驱动/功率开关：负责把输入电能变成线圈需要的激励

• 通信与协议处理：负责与对端握手、功率请求、状态上报

• 检测链路：电压电流采样、温度采样、异物/异常识别

• 保护与降额策略：一旦触边界，能快速限功率或断开

当这些模块边界明确，外围设计的关键就变成：采样回路够不够干净、地线回流是否合理、功率器件热设计是否达标。

2）功率上限：别只看“理论功率”，要看“可持续功率”

很多人一上来就问：IP6806能做到多少瓦？

但工程上更关键的是：在你产品的散热条件、线圈结构、MOS损耗、输入电源能力下，它能持续稳定在多少瓦。

无线充功率往上走，会同时放大三个问题：

• 线圈与金属件的涡流损耗（壳体结构不配合，再好的芯片也救不了）

• MOS导通与开关损耗（驱动能力、频率选择、栅极电阻都会影响发热）

• 系统热堆积（线圈热 + 芯片热 + 电源热叠加）

所以硬件方案评审时，功率上限要配一条“温升曲线”来谈：

不是“能不能到15W/20W”，而是“在35℃环境，连续充电20分钟是否触发降额”。

3）外围电路设计关键点：别把“参考电路”当成“万能模板”

即便芯片把很多功能集成了，外围仍然有几个决定成败的点：

• 采样电阻与采样走线：离芯片近、回路小、地参考一致

• 去耦与储能电容：功率脉动大，电容布局不稳就会造成误判或重启

• 线圈驱动回路的走线与铜皮：电流大、dv/dt高，走线像天线一样辐射

• 温度检测点的选择：测到了“冷的地方”，保护等于没做；测到了“热滞后”，保护永远慢半拍

• EMI处理：包括频率选择、滤波、屏蔽、地分区，不是加个磁环就完事

一句话：无线充是“电源+射频+热+协议”混合工程，外围电路的每一个“看似可省”的细节，最后都会在稳定性上还债。

视角二：站在产品与生态的位置——兼容不是口号，是一套“可解释的策略”

用户并不在乎芯片型号，用户只在乎三件事：

放上去能充、充得快、充得安心。

而这三件事对应到产品侧，就是：兼容、效率、温控与安全。

1）多设备兼容逻辑：为什么“同一发射端”对不同手机表现差？

无线充不是USB那样插上就固定电压电流，它需要协商。

不同设备的线圈参数、接收端实现、功率请求节奏、温控阈值都不一样，这会带来几个典型现象：

• A手机一放上去就进快充，B手机反复重连

• C耳机盒能充但很慢，且发射端容易发热

• 设备偏移一点就掉功率，用户体验“挑位置”

产品要做的不是追求“一个参数打天下”，而是建立兼容策略：

• 识别阶段：更稳的判定与更宽容的窗口，减少误判导致的重连

• 协商阶段：功率爬升要有节奏，避免一上来就冲到边界触发保护

• 运行阶段：根据温度、输入能力、异物风险动态降额，而不是“一刀切断充”

换句话说，兼容逻辑不是“支持某协议”这么简单，而是在不确定条件下仍能给出稳定行为。

2）过热保护机制：真正的体验差异，往往发生在“降额那一刻”

很多无线充产品的口碑分水岭，不在首分钟的“快不快”，而在十分钟后的“稳不稳”。

过热保护做得粗糙，用户会看到两种结果：

• 充电速度忽快忽慢，电量增长像心电图

• 直接断充，手机提示“温度过高停止充电”

好的过热策略通常具备三个特征：

• 提前量：温升趋势上来就开始平滑降额，而不是等到阈值才急刹

• 分级：多档功率回退，给系统留恢复空间

• 可恢复：温度回落后按策略恢复功率，避免“永远锁在低功率”

如果你把“降额曲线”做得像一条平滑的坡，用户几乎无感；

如果做成“开关式跳变”，用户就会觉得不稳定、劣质。

3）功率管理：产品卖点不是“最大瓦数”，而是“在你的使用场景下更聪明”

桌面支架、车载、床头柜、会议室共享充电，这些场景的差别很大：

输入电源质量不同、环境温度不同、放置偏移更频繁。

功率管理需要更“场景化”的策略：

• 车载：输入波动大，优先稳与抗干扰

• 床头：夜间长时间，优先低温与安静（避免频繁重连与啸叫）

• 公共场景：异物风险高，保护阈值与检测策略要更保守

当你把这些策略放进产品定义里，IP6806这类芯片才真正从“器件”变成“体验的一部分”。

视角三：站在调试与量产的位置——最常见的坑，90%都不是“芯片坏了”

无线充最折磨人的地方是：

你以为是功率问题，最后是布局；你以为是协议问题，最后是温度采样；你以为是偶现，最后是批量公差叠加。

下面把调试里最常见的误区，按“出现频率”讲清楚。

1）误区一：把“能充上”当作“设计完成”

实验室里对准线圈能充，只代表链路打通。

但量产要面对的是：

• 用户随手一放的偏移

• 不同批次线圈的电感、Q值波动

• 不同充电器/适配器的输入能力差异

• 外壳装配后的磁路变化

所以调试阶段就要做三类测试：偏移、温升、输入电源边界。

否则上线后你会在售后里看到“同款不一样”的投诉。

2）误区二：过热保护“看起来正常”，其实测点错了

温度保护最常见的问题不是阈值设置，而是“你测到的温度不是热点”。

• 线圈热点在中部或靠近金属区域

• MOS热点在封装与铜皮散热路径

• 芯片热点可能被铜皮拉低，看上去不热但周围早已烫手

一个实用建议：调试时用热像仪找热点，再反推NTC/温度采样点，而不是先画点再祈祷它代表真实温度。

3）误区三：把重连、掉功率归因于“协议兼容”，忽略了电源与布局噪声

很多“像协议问题”的现象，本质是电源完整性问题：

• 去耦不足导致电压跌落，芯片复位

• 采样回路被高频干扰，电流检测乱跳

• 地线回流不当，通信判定抖动

解决思路往往不是改协议参数，而是先把硬件底盘打牢：

电源纹波、采样噪声、地弹跳，这些指标不稳，软件策略只会越补越乱。

4）误区四：只在“理想负载”下调功率

无线充的负载并不恒定：手机端会根据电池温度、系统负载、屏幕亮度动态变动。

因此你需要在不同负载、不同温度、不同偏移下观察功率闭环是否“顺滑”。

调试的目标不是某个点的峰值，而是整条工作区间的稳定性。

把IP6806这类无线充芯片吃透，其实就是把三件事想明白：

第一，架构上把功率与控制拆清楚，外围设计按“电源系统”去做；

第二，产品上把兼容与温控写成策略，而不是写成宣传语；

第三，调试上先治硬件底噪与热路径，别让一堆“看似协议”的问题拖垮量产节奏。

如果你正在用 IP6806 做无线充项目，可以在评论区告诉我：你的目标功率区间、产品形态（支架/平板/车载/嵌入式），以及你最头疼的问题是“发热、兼容、还是重连”。我可以按你的场景，把排查顺序和设计要点再细化到可直接落地的清单。
