想象一下,将手机随手放上充电板,瞬间恢复电量的畅快体验,如今已不再是科幻。可你是否知道,长久以来,无线充电因能量损耗高被称为“鸡肋”?近几年,随着无线充电芯片的快速迭代,这一尴尬局面正被彻底打破——从70%提高到90%效率,背后是怎样的技术攻坚?本文将从原理、算法、材料、案例和未来趋势五个维度,为你揭开这场能效革命的秘密。
一、能效提升为何如此关乎体验

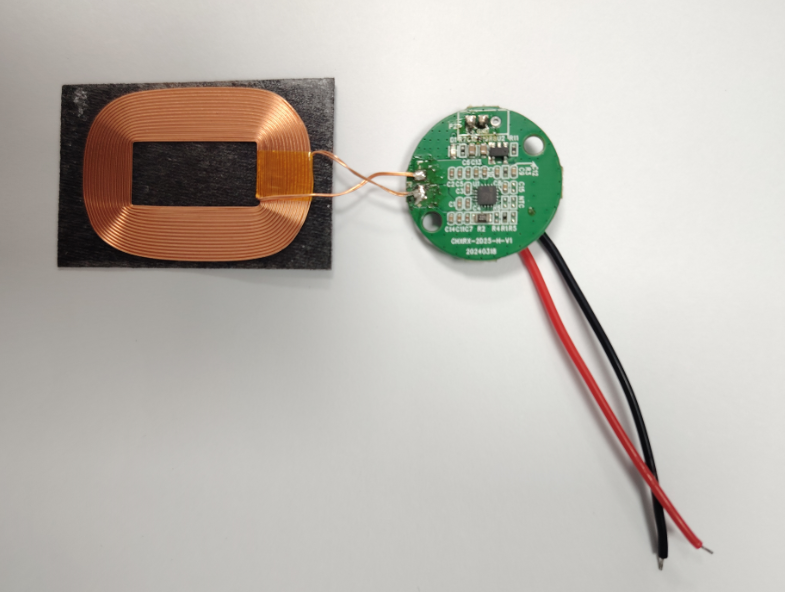

在发射线圈与接收线圈之间,能量要通过交变磁场传输。理论上,电磁感应与磁共振可实现无接触供电,但一旦环节稍有偏差,就会产生大量热量与能量漏失。效率低下不仅意味着充电时间延长,还会带来过热风险,影响设备寿命与用户安全。如何将能效从70%拉升至90%以上,成为行业攻坚的重中之重。
二、多级谐振拓扑:精细控制每一次能量交互
传统单级谐振结构在固定距离和对准条件下效率可达75%左右,但一遇到距离微调或金属异物,损耗便急剧增加。新一代无线充电芯片采用多级谐振拓扑,将发射端和接收端线圈分为主谐振、副谐振两个或多个回路。在主回路传输核心能量的同时,副回路对剩余磁能进行二次耦合回收,实现更宽频带的高效能量传输。实验证明,多级谐振在15mm距离、10°角偏差下,效率可稳定在85%以上。
三、自适应阻抗匹配:算法加持“随需而动”
无线充电绝不是“定值输出”。芯片中的自适应阻抗匹配算法,实时监测接收端的负载变化,通过数字信号处理器快速调整发射线圈的频率、相位与电压幅值,使系统始终保持最优匹配状态。以某知名芯片厂商最新一代控制器为例,其闭环响应时间小于200μs,可在设备移动、姿态变化时,确保功率波动低于5%,显著提升用户的充电稳定性。
四、材料与器件升级:氮化镓引领高频高效时代
功率开关管是决定系统效率的核心部件。过去以硅基MOSFET为主,但在高频率下开关损耗高、体积大。氮化镓(GaN)材料的出现,让开关频率从几百千赫提升至几兆赫,开关损耗降低30%以上。更高频率意味着更小的线圈尺寸和更低的磁场损耗,为芯片整体能效提供了硬件支撑。如今,许多15W、30W乃至50W无线快充方案都已应用GaN开关器件,实现充电板厚度减半的同时,将系统效率推高至90%附近。

五、案例解析:三星S24系列无线快充的背后
以三星S24系列为例,其专属无线充电方案采用专利多谐振拓扑结合自适应匹配算法,在15W无线快充模式下,实测效率达89%。具体做法包括:
双谐振分频回路,实现不同功率档位切换时的无缝过渡;
基于现场可编程门阵列(FPGA)的频率扫描系统,自动锁定最佳谐振频点;
独立温度传感器反馈与智能功率退让策略,保证效率与安全并重。
六、测试与行业标准:数据为效率背书
在符合Qi联盟最新标准的测试中,多数新一代芯片在15mm对准误差±5mm、环境温度25℃的条件下,仍能维持85%–90%的能效。某第三方测试机构的数据进一步显示,引入多级谐振与自适应匹配后,系统峰值效率从81%提升至89%,平均效率从76%提升至84%,为无线充电真正走向主流奠定了基础。
七、挑战依旧:热管理与电磁兼容
即便效率大幅提升,高功率无线充电仍需面对热管理和电磁兼容(EMC)两大难题。快速开关和高频磁场会产生更多热量,如何通过优化散热结构、增加导热材料,以及在PCB布局中加入屏蔽隔离,一直是工程师们调优的重点。此外,EMC要求发射端在各种干扰场景下依旧保持稳定供电,这对芯片的抗干扰设计和滤波单元提出了更高要求。
八、未来趋势:更远距离、更高功率、更广生态
展望未来,三大方向或将成为无线充电新风口:
磁耦合波束成形:利用阵列式线圈与智能定位算法,实现50cm以内“随放随充”;
超宽带UWB定位:打破平面束缚,让充电板真正变成“充电场”,多设备三维空间内同时供电;
协议统一化:伴随Qi2、MPP协议强制落地,跨品牌互联将不再受限于私有协议,充电生态将更加开放共赢。
从70%到90%的效率跃升,是无线充电芯片一次又一次技术突破的结果。也许不远的将来,我们将告别充电线,实现真正意义上的“无拘束用电”。你是否已经准备好,迎接这个全新的无线充电时代?欢迎在评论区分享你的看法,并关注我们,获取更多前沿硬核科技解读。
