诺芯盛@ip6833原理图文档

在无线充电技术日新月异的今天，IP6833作为一款高集成度、高效能的无线充电接收芯片，正逐步成为市场的宠儿。它不仅符合WPC Qi标准，更以单芯片解决方案的形式，为开发者提供了前所未有的便捷与高效。本文将深入剖析IP6833的原理图文档，带您领略其设计魅力与应用潜力。

一、IP6833核心特性解析

IP6833之所以能在众多无线充电方案中脱颖而出，得益于其几大核心优势：高集成度、高效能量转换、智能控制以及广泛的兼容性。该芯片内置了MCU（微控制器单元），这意味着开发者无需额外配置复杂的控制电路，即可实现无线充电的全部功能。同时，其集成的同步整流电路效率高达95%以上，极大地减少了能量损失，让充电过程更加绿色节能。

想象一下，如果将无线充电系统比作一辆汽车，那么IP6833就是那颗集导航、引擎控制、燃油优化于一体的智能芯片，让车辆（即充电设备）在行驶（充电）过程中既快速又省油。

二、原理图概览与关键组件

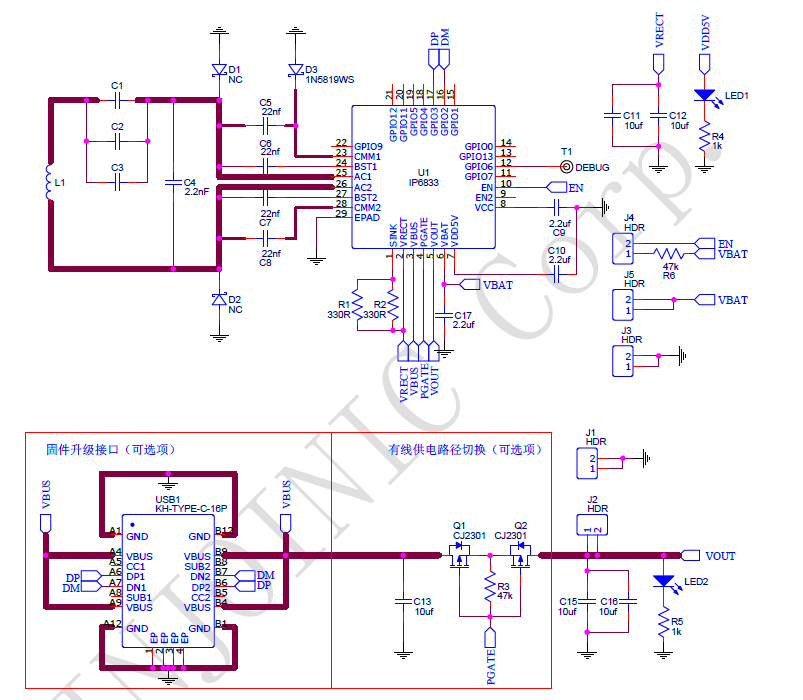

打开IP6833的原理图文档，首先映入眼帘的是其简洁而不失精巧的设计布局。整个电路围绕IP6833芯片展开，辅以必要的外围元件，如电感、电容、电阻等，共同构成了一个完整的无线充电接收系统。

• IP6833芯片：作为系统的核心，它负责接收来自发射端的无线能量，并将其转换为直流电供设备使用。内部集成的MCU则负责管理整个充电过程，包括功率调节、温度控制等。

• 同步整流电路：这是实现高效率的关键所在。通过精确控制电流的流向，确保在能量转换过程中尽可能减少损耗，就像是一位精通理财的管家，每一分能量都物尽其用。

• 功率输出电路：将处理后的直流电安全、稳定地输送给设备电池，同时具备过流、过压保护功能，确保充电过程安全可靠。

•


三、工作原理与流程

当IP6833接收到来自无线充电发射端的电磁波时，其内部的接收线圈会感应出交流电流。这个交流电流随后被送入同步整流电路，经过一系列的转换和调整，最终变为稳定的直流电输出。整个过程类似于一个精密的能量转换站，将无形的电磁波转化为有形的电能，供给设备使用。

在这个过程中，IP6833的智能控制系统发挥着至关重要的作用。它不仅能根据设备的电量状态自动调节充电功率，避免过充和过热，还能通过通信协议与发射端进行握手，确保充电过程的顺畅进行。

四、应用场景与优势

IP6833凭借其出色的性能和灵活的应用性，广泛应用于各类需要无线充电功能的设备中，如智能手机、平板电脑、智能手表、无线耳机等。特别是在空间受限和低功耗要求的场景下，IP6833的高集成度和小体积优势尤为明显。

想象一下，在未来的智能家居环境中，各种设备都可以通过无线充电方式无缝连接电源，无需繁琐的插拔操作。而这一切的背后，正是像IP6833这样的无线充电接收芯片在默默贡献力量。

五、结语与展望

IP6833以其高集成度、高效率、智能控制以及广泛的兼容性等特点，在无线充电领域展现出了强大的竞争力。随着技术的不断进步和应用场景的持续拓展，我们有理由相信，IP6833将在未来发挥更加重要的作用，引领无线充电技术迈向新的高度。
