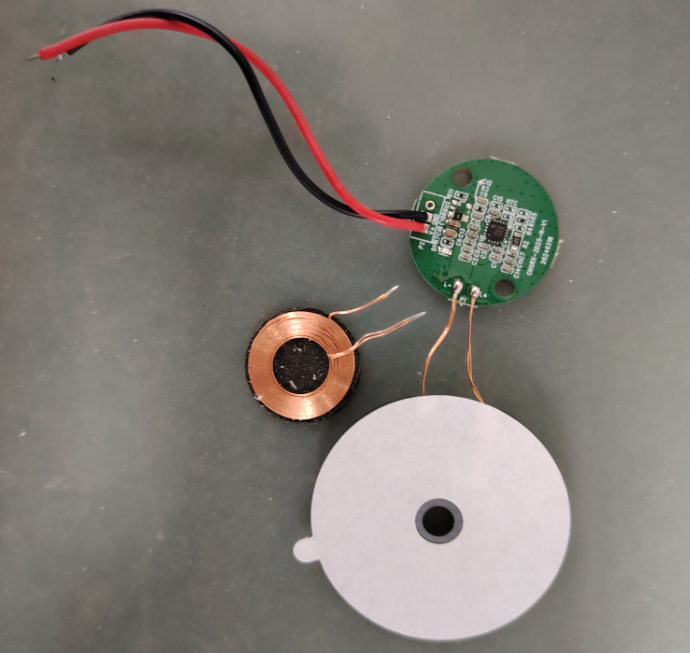

无线充接收芯片sop8

你是否曾想过，手机背面那块小小的无线充电线圈，其“大脑”核心——接收芯片，正经历着一场从“大块头”到“精微化”的激烈演变？当我们将目光聚焦于SOP8这一特定封装形式，看到的不仅是一个技术规格的升级，更是一幅关乎成本、性能与未来应用场景的宏大竞争图景。

在追求极致内部空间的消费电子领域，每一平方毫米都弥足珍贵。SOP8封装，以其约4.9mm x 6.0mm的紧凑身形，成为了中低功率无线充电接收端的宠儿。它不像更精密的WLCSP或QFN封装那样追求极限，却在封装成本、散热性能与生产良率之间，找到了一个让众多品牌厂商难以拒绝的平衡点。这种封装形式的兴起，直接呼应了市场一个核心诉求：如何在保证15W甚至更高功率稳定接收的同时，不让充电模块成为产品设计的负担。

当前的市场趋势，清晰地指向了“集成化”与“高性能化”的双重轨道。单纯的接收功能早已是过去式，如今的SOP8无线充接收芯片，正演变为一个高度集成的电源管理中枢。最新的方案已经将全桥同步整流器、高效率降压转换器、精准的电压与电流调节，乃至通信解码模块，全部纳入了那方寸之间。这意味着，手机、TWS耳机、智能手表的设计师们，可以用更少的外围元件、更简单的PCB布局，实现更稳定可靠的无线充电功能。这种高度集成，直接降低了BOM成本和设计复杂度，成为终端产品快速上市的关键推手。

然而，技术的演进总是伴随着新的挑战。随着输出功率向15W、20W乃至更高攀升，如何在SOP8有限的封装体积内有效管理热损耗，成为了芯片设计厂商必须攻克的核心技术痛点。过热不仅会导致充电效率骤降，触发保护而中断充电，更关乎设备的安全性与长期可靠性。因此，先进的芯片架构设计、高效的功率管驱动技术，以及封装本身的热阻优化，构成了当前技术竞赛的主战场。谁能在此取得突破，谁就能在追求轻薄快充的下一代设备中占据先机。

纵观竞争格局，市场已然形成了多层级梯队。国际一线品牌凭借其在模拟芯片领域深厚的积累，在高效能与高可靠性方面树立了标杆，其方案常见于高端旗舰机型。而一批国内芯片设计公司则展现了惊人的爆发力，他们以更快的客户响应速度、极具竞争力的成本控制，以及贴合本土市场需求的功能定制，在中端市场及海量白牌市场中快速攻城略地。特别是在TWS耳机、智能穿戴等对成本极度敏感、对体积要求严苛的领域，国产SOP8接收芯片方案已成为绝对主流。这种格局预示着，未来的竞争不仅是性能参数的比拼，更是生态整合能力、供应链韧性以及针对细分场景深度优化能力的综合较量。

展望未来，SOP8封装无线充接收芯片的应用场景正在持续拓宽。它早已跳出手机与穿戴设备的范畴，悄然融入智能家居、医疗电子、电动工具甚至汽车智能座舱的备用充电接口中。随着物联网设备对无孔化、高防水等级的需求日益增长，无线充电的便利性与可靠性优势愈发凸显。可以预见，标准化的SOP8封装因其成熟的供应链和良好的性价比，将成为推动无线充电技术“普惠化”到千行百业的重要载体。

这场由一个小小封装所牵引的竞争，实质上是整个智能设备产业向更便捷、更无缝体验演进的一个缩影。它考验着芯片厂商的技术前瞻性，也检验着终端品牌的产品定义能力。当无线充电变得像Wi-Fi一样普遍时，今天在SOP8这片战场上留下的每一个技术足迹，都将决定明日市场的座次。对于所有参与者而言，唯有持续深耕核心技术，深刻理解终端痛点，才能在这精微之处，赢得广阔天地。
