无线充接收芯片最简外围

无线充电正以“放置即充”的便利悄然改变我们的使用习惯，而如何在有限空间内实现高度集成、灵活可调，成为设计者关注的重点。智融SW5208无线充电接收芯片，凭借内置I2C接口的智能化配置能力，不仅满足5W输出功率应用，更以极简外围元件助力终端产品轻薄化。本文将聚焦I2C接口与外围设计，剖析SW5208如何平衡性能与简易。

一、I2C接口带来多维度动态调节

SW5208的12bit高精度ADC与I2C接口相辅相成，实现输出电压、输出电流、FOD参数等多项数据的实时读写。设计者通过单条I2C总线，无需外置电阻分压或DAC，就能在固件层面精准调校：

• 输出电压从4.5V至5.5V可细颗粒度设定，兼容不同终端电源需求；

• 输出限流范围覆盖50mA至1A，针对TWS耳机、小型家电、电动牙刷等设备，灵活匹配充电速率；

• FOD（异物检测）参数可按环境温度、线圈耦合状态动态更新，安全性更可控。

借助I2C总线，传统需要多组电位器、电阻阵列、外置ADC的方案，一条线、一次编程便可完成，缩减元件20%以上。

二、同步整流器与LDO高度集成，高效节能双管齐下

SW5208内部集成全桥同步整流器，可根据负载状态自动切换工作模式：轻载时进入低导通损耗模式，重载时切换为高效率带宽模式，使5W输出下转换效率维持在73%以上。与市面常见方案相比，峰值效率提升约4个百分点。

此外，一个集成LDO取代了外部线性稳压器，不仅优化了热管理，还免除额外滤波和去耦电容，极大简化了外部电源链路。实际温升测试显示，在1A负载下芯片温升仅25.1℃，远低于40℃设计上限，为紧凑设备留出更多散热余量。

三、极简外围元件：从PCB到线圈的精炼思路

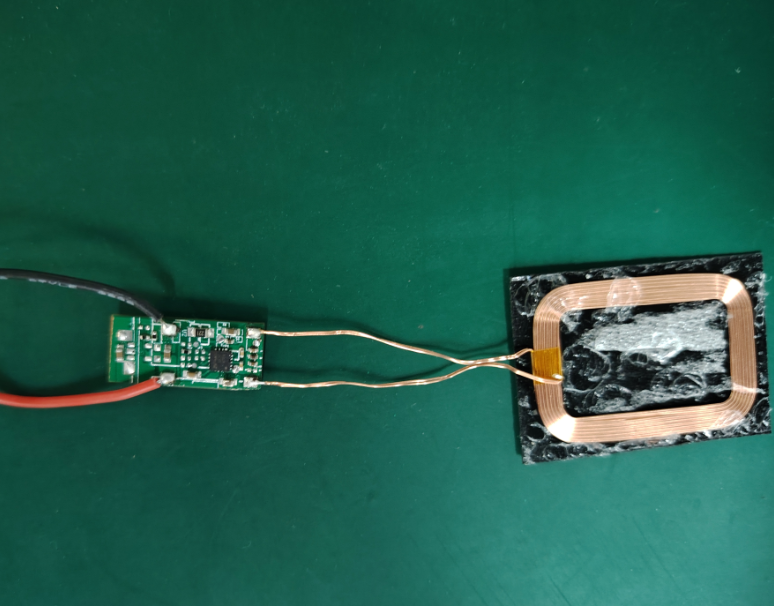

典型SW5208应用电路中，仅需无线接收线圈、隔磁片、USB-C母座、状态指示LED与极少数滤波电容、限流电阻。与需外置整流二极管、功率MOSFET、多个保护元件的传统设计相比，整机PCB面积可缩小30%，厚度可减薄至1.2mm以下。

举例来说，TWS充电盒方案中，板上仅留3颗多功能钽电容：一颗并行至VBUS用于滤波，一颗用于LDO输出稳压，一颗留给ADC采样。线圈侧只需一片隔磁片，无需额外散热铜箔，便可保持稳定的磁耦合与散热性能。

四、应用场景：小功率设备的最佳“快充管家”

5W输出功率虽然看似门槛不高，但在TWS耳机、智能手表、电子笔及电动牙刷等领域，往往需要设备更轻、更薄、更安全。SW5208凭借I2C可编程特性和高集成度，将充电模块嵌入主板仅占用不到25mm²空间。

在智能手表中，可根据环境温度和电池状态，通过I2C实时调整充电电流曲线，避免过充或发热；在电动牙刷中，可根据刷柄电量自动切换充电模式，并在诊断到线圈高温时及时降低功率，确保用户使用时长与安全。

五、智能设计带来的工程效率提升

从产品开发周期来看，SW5208的高度可配置性让工程师无需反复跑板测试不同外围方案。只要调试固件，即可完成电压电流和保护参数的最优组合，缩短硬件迭代时间。配合智融提供的参考固件和GUI调试工具，开发者还能实时监控I2C寄存器变化，进一步提升调试效率。

结语

在消费电子设备日益轻薄化的今天，SW5208以I2C智能化配置与极简外围设计交出了一份亮眼答卷：它用一条总线、一颗芯片，解决了输出调节、效率优化、温控保护等多重难题。对于追求快速落地和高可靠性的产品团队而言，这颗芯片不仅是技术升级，更是一种设计思路的革新。关注智融SW5208，让无线充电模块设计走向更高效、更灵活的未来。
