手机无线充电器原理图详解

在现代科技生活中，无线充电器已成为许多智能手机用户的日常必备品。只需将手机轻轻放在充电板上，无需插拔线缆，即可实现充电。这种看似简单的操作背后，隐藏着一套精密的电磁学原理和电路设计。本文将深入解析手机无线充电器的原理图，带您了解这一技术如何实现能量的“隔空传递”。

电磁感应：无线充电的核心原理

无线充电技术的核心是电磁感应，这一现象最早由法拉第在19世纪发现。简单来说，当导体（如线圈）处于变化的磁场中时，导体内部会产生电流。无线充电器正是利用这一原理，通过发射端线圈产生高频交变磁场，接收端线圈感应磁场并转化为电能。

这一过程类似于两个人隔空传递能量：发射端像一位“舞者”挥舞磁力丝带（交变磁场），而接收端则是另一位“舞者”，通过捕捉丝带的摆动节奏（磁场变化）将其转化为电能。

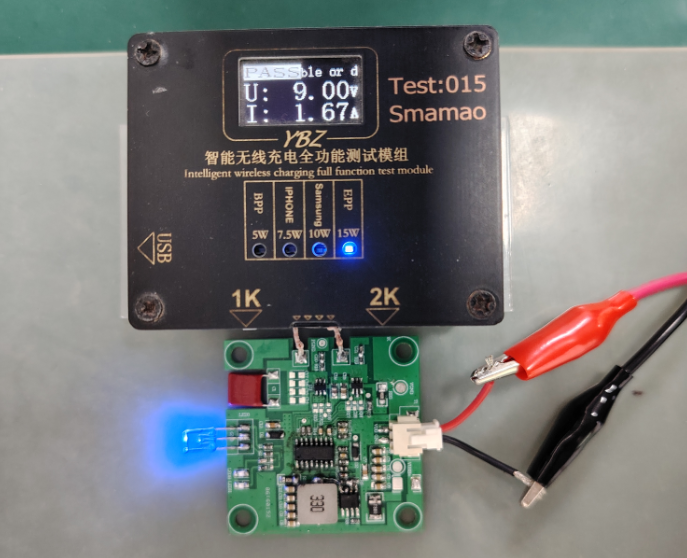

发射端：从交流电到磁场的转换

一个典型的无线充电器发射端原理图包含以下几个关键部分：

1. 交流输入与整流滤波

2. 发射端首先将家用220V交流电（AC）转换为适合电路工作的低压直流电（DC）。这一过程通过整流桥和滤波电容实现，类似于将湍急的河流（交流电）疏导为平稳的水流（直流电）。

3. 高频振荡电路

4. 直流电随后通过MOSFET或晶体管组成的振荡电路，转换为高频交流电（通常为100-300kHz）。这种高频电流是驱动发射线圈的核心，其频率越高，能量传输效率通常也越高。

5. 发射线圈（Tx Coil）

6. 高频交流电通过发射线圈时，会产生交变磁场。线圈通常由铜线绕制，并配有铁氧体背板以增强磁场集中度，避免能量散失。这就像用扩音器（铁氧体）将声音（磁场）定向传递到特定区域。

7.


接收端：从磁场到直流电的蜕变

接收端通常集成在手机内部，其原理图设计同样精妙：

1. 接收线圈（Rx Coil）

2. 手机底部的接收线圈结构与发射端类似，但尺寸更小。当交变磁场穿过线圈时，会感应出交流电动势（电压）。线圈的绕制工艺和材料直接影响能量捕获效率，如同用渔网（线圈）捕捉磁场“鱼群”。

3. 整流与稳压电路

4. 感应出的交流电经过肖特基二极管整流和电容滤波，转换为直流电。随后通过稳压芯片（如LDO）调整为手机电池所需的精确电压（如5V）。这一过程如同将粗糙的矿石（交流电）提炼为纯净的金属锭（直流电）。

5. 电池管理集成

6. 现代接收端电路通常与手机电源管理芯片（PMIC）协同工作，实现充电电流调节、温度监控和过充保护。例如，某实验电路在5.2V电压下可提供271mA电流，既能安全充电，又可驱动小型设备。

效率与挑战：技术优化的方向

尽管无线充电技术已趋成熟，但仍面临传输距离短（通常<5mm）、能量损耗（效率约70-80%）等问题。当前研究热点包括：

• 谐振耦合技术：通过调整发射端与接收端的谐振频率，提升远距离传输效率，类似于让两位“舞者”的节奏完全同步。

• 多线圈设计：在充电板中布置阵列线圈，自动匹配手机位置，避免“对准焦虑”。

未来展望：从手机到万物互联

随着标准统一（如Qi协议普及）和材料进步（氮化镓半导体应用），无线充电技术正从手机扩展到耳机、电动汽车甚至医疗植入设备。或许不久的将来，我们的办公桌、汽车内饰都将成为“隐形充电站”，让电力像空气一样无处不在却触手可及。

通过拆解原理图，我们不仅看到了科技如何将抽象理论转化为实用产品，更感受到人类对“无拘无束”能源获取方式的永恒追求。下一次放下手机充电时，不妨想象那些无形的磁场正默默编织着能量的奇迹。
