三星手表无线充芯片

在智能穿戴设备日益普及的今天，无线充电技术已成为提升用户体验的关键一环。三星Galaxy Watch系列作为市场主流产品，其原装无线充电器的核心——芯片方案，凭借高集成度与智能化设计，实现了高效、安全的能量传输。本文将深入解析其技术原理、核心芯片特性，以及与其他品牌的兼容性设计，揭开这款“隐形能量管家”的奥秘。

磁感应技术：无线充电的“隐形桥梁”

三星手表无线充电器基于磁感应原理工作，即通过发射线圈与手表内置接收线圈的电磁耦合传递电能。这一过程类似于“隔空传物”，但需要高度精密的芯片控制。拆解显示，其核心采用了美芯晟MT5806无线充电发射芯片，该芯片集成了功率调节、信号解码和异物检测等功能，如同一名“交通指挥官”，实时调控电流强度与频率，确保能量传输稳定。磁铁吸附设计则进一步优化了对准精度，避免因位置偏移导致的效率下降，这与苹果Apple Watch的磁吸方案异曲同工。

美芯晟MT5806：高集成度的“心脏”

作为充电器的“大脑”，MT5806芯片的亮点在于其高度集成化。传统方案需要多个分立元件协同工作，而MT5806将功率MOS管、驱动电路、通信模块等整合至单一芯片，大幅缩小了PCB板面积，使充电器体积更轻薄。其支持多种快充协议（如Qi标准），并能动态匹配不同设备的功率需求。例如，为Galaxy Watch7充电时，芯片可自动识别设备并输出适配的5W或更高功率，避免能量浪费。

安全性方面，MT5806内置过压、过流、过热三重保护机制。当检测到金属异物（如钥匙误放于充电器上）或温度异常时，芯片会立即切断输出，防止电池损伤或起火风险。这种“秒级响应”的防护能力，相当于为充电过程配备了24小时值守的“安全卫士”。

双协议兼容：一充多用的巧妙设计

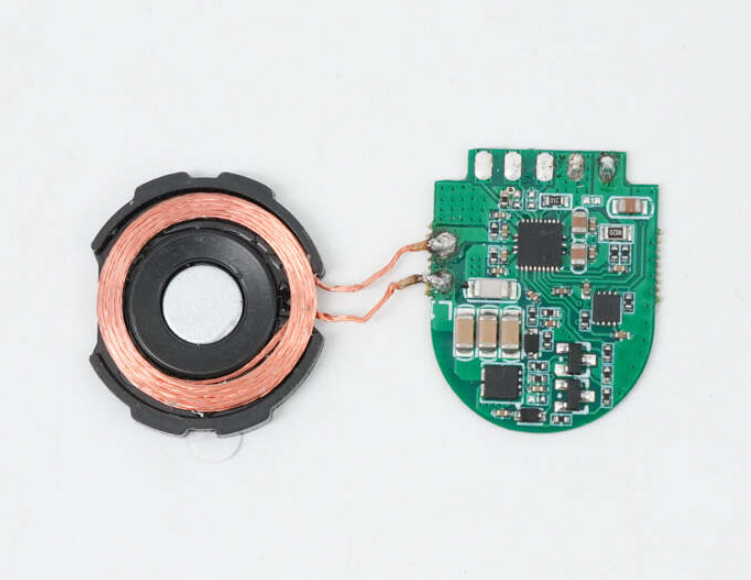

针对多设备用户的需求，第三方厂商如锦弦推出了兼容苹果与三星手表的双协议方案。其核心在于通过调整线圈模块中磁铁的极性方向，适配两种品牌手表相反的磁场设计——这一操作类似“翻转磁铁的正负极”，无需更换硬件即可切换充电模式。PCB板上的MCU（微控制器）负责协议识别，自动选择Qi或三星私有协议通信。这种灵活性降低了用户的配件购置成本，但需注意原装充电器在能效与散热上通常更优。

未来趋势：更智能、更融合的芯片演进

随着GaN（氮化镓）等新材料应用，下一代无线充电芯片有望进一步缩小体积并提升效率。例如，将发射与接收功能集成至单一芯片，实现“双向充放电”——手表既可从充电器取电，也能为手机应急供电。此外，AI算法的引入可能让芯片具备学习用户习惯的能力，如预判充电时间并优化功率分配。

三星的无线充电芯片技术，正是通过精密硬件与智能算法的结合，将看似简单的“放下即充”转化为一场高效、安全的能量传递。无论是原装方案的极致优化，还是第三方兼容设计的巧思，都彰显出芯片这一“隐形引擎”在用户体验中的决定性作用。
