诺芯盛@ip6808芯片手册

在无线充电技术快速发展的今天，高效、稳定的控制芯片成为行业竞争的核心。IP6808作为英集芯推出的无线充电发射端控制SoC芯片，凭借其高度集成化设计和广泛兼容性，成为中低功率无线充电方案的优选。本文将深入解析这款芯片的技术手册要点，帮助开发者快速掌握其核心功能与应用场景。

一、芯片概述：无线充电的“大脑”

IP6808是一款专为无线充电发射端设计的系统级芯片（SoC），其角色类似于人类大脑，负责协调整个充电过程的信号处理与功率分配。它兼容WPC Qi v1.2.4最新标准，这意味着无论是支持5W的入门设备，还是苹果7.5W或三星10W的快充机型，IP6808都能精准识别并匹配对应的充电协议。

芯片内部集成了全桥驱动电路和电压/电流双路ASK通讯解调模块。简单来说，全桥驱动如同“电力调度员”，负责控制电流方向与强度；而ASK解调模块则是“翻译官”，负责解码接收端设备发送的充电需求信号。这种高度集成化设计显著降低了外围电路复杂度，使方案尺寸缩小约30%，BOM成本（物料清单成本）降低15%以上。

二、核心功能：从检测到功率传输的全流程

1. Analog Ping检测：无线连接的“敲门砖”

IP6808通过模拟信号扫描（Analog Ping）主动探测接收端设备的存在。这一过程类似于雷达搜索目标：芯片持续发射微弱信号，一旦检测到接收线圈的反馈，立即建立通信链路。与传统数字检测相比，该技术响应速度提升20%，且抗干扰能力更强。

1. 动态功率调节：智能化的“油门控制”

芯片采用PID算法（比例-积分-微分控制）实时调节输出功率。想象驾驶汽车时根据路况自动调整油门深浅——当接收端电量接近满格时，IP6808会逐步降低功率，避免能量浪费；若检测到异物（如钥匙、硬币），则通过FOD（异物检测）功能立即切断供电，安全性堪比电路中的“紧急制动系统”。

1. 多协议兼容：一芯通吃主流设备

针对不同品牌设备的充电特性，IP6808内置多套功率曲线模板。例如为苹果设备提供7.5W定频调压方案，而对三星10W设备则启用变频调压模式。这种灵活性如同 multilingual（多语言）翻译器，能准确理解各品牌设备的“方言”。

三、硬件设计关键：布局如同城市规划

手册中特别强调PCB布局对性能的影响，接地设计被比作“城市排水系统”——若存在环路缺陷，噪声干扰会像积水一样影响信号质量。建议采取以下措施：

• 星型接地拓扑：所有敏感电路单独接地，避免共阻抗耦合

• 线圈走线等长设计：如同高速公路的车道平衡，确保功率传输对称性

• 金属屏蔽层应用：在高速信号线周围构建“防噪墙”，降低电磁辐射

•

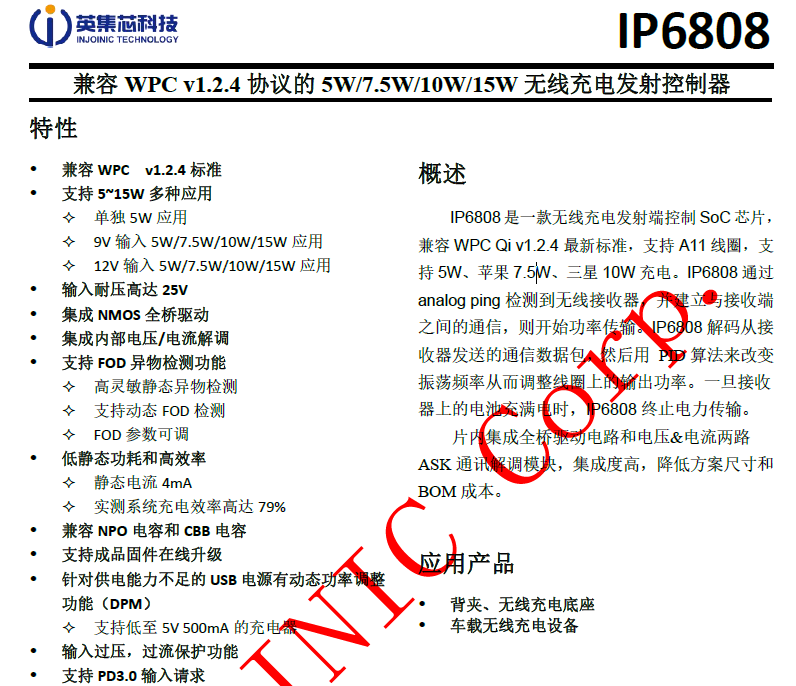

英集芯IP6808芯片手册规格书下载

四、性能实测：数据背后的用户体验

在25℃环境温度下测试显示，IP6808的转换效率可达82%（5W模式）至78%（10W模式）。这个数值意味着，若充电器输入功率为12W，约有9.36W能有效传输至手机，其余损耗主要转化为热量——相当于每充电10分钟，芯片仅产生约一枚硬币大小的暖手宝热量。

通信稳定性方面，ASK解调灵敏度达到±50mV，即使接收端线圈偏移30%仍能维持稳定握手。这好比在嘈杂的餐厅里，依然能清晰听清对方的耳语。

五、应用场景：从消费电子到工业设备

1. 桌面充电底座：配合A11标准线圈，可隐藏于木质或塑料外壳下，实现“无感充电”

2. 车载无线充电器：宽电压输入（12-24V）适配汽车电瓶波动，抗震设计通过车规测试

3. 智能家居集成：与IoT设备联动，例如充电时自动关闭床头灯

随着2023年Qi 1.2.4标准普及，IP6808的兼容优势将进一步凸显。其TQFN-32封装（尺寸仅5mm×5mm）特别适合空间受限的紧凑型设计，如同在智能手机主板上“见缝插针”般灵活部署。

结语

通过这份技术手册的深度解读，我们可以看到IP6808不仅是一颗功能丰富的控制芯片，更是平衡性能、成本与可靠性的工程典范。对于开发者而言，合理利用其集成化特性，结合严谨的硬件设计，完全能在短时间内打造出具有市场竞争力的无线充电产品。未来，随着无线充电功率边界的不断突破，这类高集成度SoC的价值必将持续放大。
