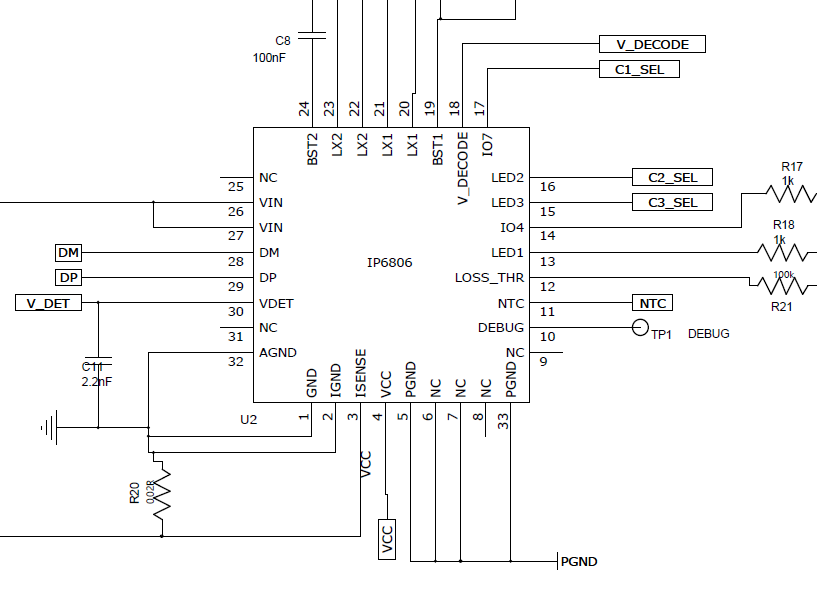

在无线充电技术快速发展的今天，IP6806作为一款高度集成的无线充电发射端控制SoC芯片，凭借其兼容性和高效能成为市场热门选择。理解其引脚布局是硬件设计的关键一步，本文将深入解析IP6806的引脚功能，并通过场景化比喻帮助读者轻松掌握技术要点。

核心引脚与功能解析

IP6806的引脚设计围绕无线充电的核心流程展开。以NTC引脚为例，它像一名“温度哨兵”，固定输出20uA电流，通过检测电压变化来监控温度。当温度异常时，芯片会触发保护机制，类似于空调的过热保护功能，确保系统安全。而全桥驱动引脚则如同“电力调度中心”，直接控制功率MOS管，调节线圈输出功率，实现从5W到三星10W的多档充电需求。

通信与功率调节的关键引脚

芯片通过电压和电流两路ASK解调模块与接收端“对话”。例如，TX和RX引脚（假设为通信接口）负责数据收发，类似快递员在发货与收货方之间传递包裹信息。而PID算法控制的振荡频率调节引脚，则像一名“精准调音师”，通过微调频率来匹配接收端需求，避免能量浪费。

电源与接地设计的隐藏逻辑

VCC和GND引脚构成了芯片的“生命线”。稳定的供电如同城市电网，若电压波动超出推荐工作条件（如极限参数中标注的范围），芯片性能可能像断电的电梯一样突然失效。设计中需特别注意散热布局，因为集成全桥功率MOS的IP6806在高压工作时，热量积累可能比快煮壶更剧烈。

引脚布局的实战应用建议

在PCB设计中，模拟检测引脚（如Analog Ping）应远离高频噪声源，避免像收音机信号受干扰一样误触发。多设备兼容性依赖于引脚对WPC Qi v1.2.4标准的支持，这要求设计者像遵循食谱步骤一样严格匹配参数。嘉立创EDA提供的封装图中，引脚间距和焊盘尺寸的细节，如同乐高积木的卡扣，细微偏差可能导致组装失败。

通过上述分析可见，IP6806的引脚设计将复杂技术转化为可执行的硬件方案。无论是温度保护的“智能预警”，还是功率调节的“动态平衡”，每个引脚都在无线充电的舞台上扮演不可替代的角色。掌握这些要点，工程师便能像指挥家驾驭乐团一样，精准操控这颗高性能芯片。
