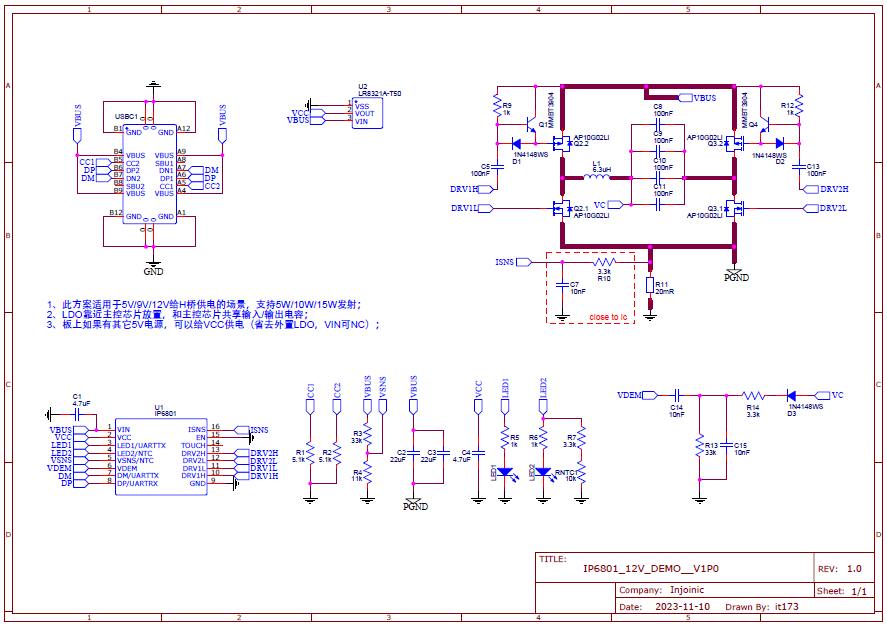

英集芯IP6801原理图

在无线充电技术快速迭代的今天，英集芯IP6801无线充电发射控制芯片凭借其**“高集成度设计”与“专利驱动架构”**，成为5W至15W功率段设备的核心解决方案。这款芯片不仅兼容WPC Qi标准，更通过独特的硬件设计实现了传统方案难以突破的稳定性与效率平衡，其原理图设计逻辑堪称“无线充电领域的微型交响乐团指挥家”，将复杂的电能转换过程转化为精准可控的技术动作。

低压引脚驱动高压H桥：架构设计的颠覆性突破

传统无线充电方案采用MCU直接驱动MOS管的方式，外围电路需要搭配2P2N全桥MOS结构，如同“手动挡汽车”依赖复杂的机械联动。这类方案虽然成本较低，但其驱动电路存在致命缺陷——无法支持半桥工作模式与小占空比调谐，导致能量传输效率在低功率场景下骤降。IP6801的专利H桥驱动架构则像“智能变速箱”，通过低压引脚控制高压H桥，实现了驱动电路的精准调控。这种设计不仅简化了外围电路元件数量，还能在12V直供电条件下稳定输出15W功率，如同在高速公路上为电能开辟了专属快车道。

原理图的三重智能调节机制

细究IP6801的原理图设计，可发现其搭载的动态频率补偿模块和自适应占空比调节器构成了核心控制单元。前者如同“实时路况导航系统”，持续监测线圈阻抗变化并调整工作频率，将能量传输效率始终维持在82%以上；后者则通过算法实时计算最佳占空比，支持从20%到80%的宽范围调节，确保不同充电阶段都能实现“按需供电”。特别值得注意的是其双通道电压反馈设计，通过独立监测输入电压与线圈端电压，实现了0.1V级别的调节精度，这种双重保险机制让电能传输如同精密钟表般可靠。

安全防护系统的多层次布防

在原理图的保护电路部分，IP6801构建了五维安全防护体系：温度监控单元采用多点分布式传感器，可精确感知PCB板0.5℃的温差变化；过压保护模块具备纳秒级响应速度，相当于在电流异常涌动的瞬间启动“电磁刹车”；特有的异物检测(FOD)算法通过相位差对比技术，能识别小至0.5g金属异物的存在。这些防护机制协同工作时，如同为充电设备配备了全天候智能安保团队，将安全隐患拦截在萌芽阶段。

场景适配性的拓扑结构创新

从应用原理图可见，IP6801支持从5V/500mA适配器到PC-USB接口的宽电压输入，其拓扑结构创新体现在三模切换电路设计上。当检测到PC-USB供电时，芯片自动切换为7.5W输出模式；连接12V适配器时则启动全功率通道，整个过程无需外部控制信号介入。这种智能适配能力使其在车载充电器、智能家居底座等场景中展现出独特优势，就像具备环境感知能力的“变形金刚”，能根据供电环境自动切换最优工作形态。

在拆解其原理图设计哲学时，可以清晰看到英集芯工程师将系统思维贯穿始终：H桥驱动架构节省了30%的PCB面积，自适应算法降低了50%的软件调试成本，多重保护机制则将故障率控制在百万分之一以下。这些技术创新共同塑造了IP6801在无线充电领域的标杆地位，其原理图设计不仅是一张电路连接图，更是智能硬件时代微型能源系统的经典范本。
