在当今快节奏的科技生活中，无线充电技术已成为智能设备生态中不可或缺的一环。而实现这一功能的核心，离不开高性能的芯片方案。IP6802作为一款无线充电发射端控制SOC芯片，凭借其高度集成化和行业领先的性能，正逐步成为5W至15W功率范围内无线充电设备的首选解决方案。

高度集成的“大脑”：IP6802的核心架构

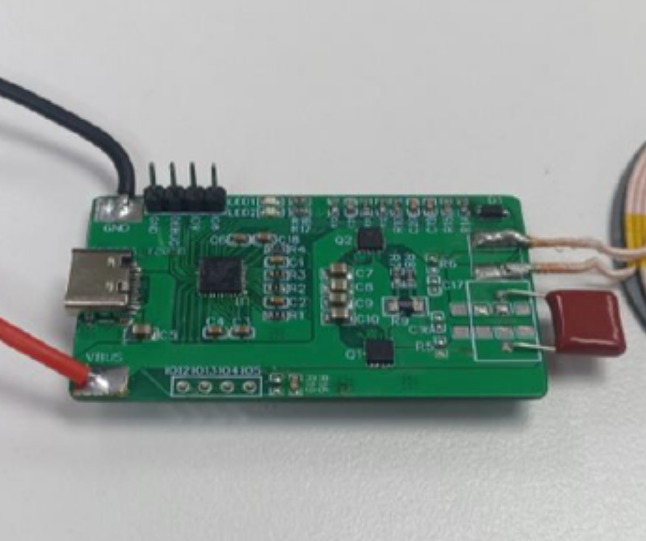

IP6802的独特之处在于其“多合一”设计。它集成了32位MCU（微控制单元，相当于设备的“大脑”）、ADC（模数转换器，用于信号处理）、Timer（定时器）和I2C（通信接口）等核心组件，同时内置H桥驱动（控制电流方向的关键模块）和ASK解调&解码功能（用于无线信号解析）。这种设计就像将电脑的CPU、内存和主板集成到一块芯片上，大幅降低了外围电路的复杂度。例如，传统方案可能需要数十个分立元件，而IP6802仅需搭配4个NMOS管、LC谐振电路和少量电阻电容即可构建完整的无线充电发射端。

兼容性与认证：Qi标准的“通行证”

作为国内首批支持Qi 1.3和Qi 2.0认证的芯片，IP6802能够覆盖BPP（基础功率协议）、EPP（扩展功率协议）等主流无线充电标准。Qi 1.3与早期版本的最大区别在于增加了鉴权芯片（类似“密码验证”机制），而IP6802通过精简外围器件，将这一需求无缝融入设计方案中。此外，它还支持PD3.0（USB Power Delivery）和多种DP&DM快充协议输入，相当于为设备提供了“多协议充电宝”，无论是手机、耳机还是其他小型设备，都能高效适配。

技术亮点：从Q值检测到在线升级

IP6802的细节性能同样令人印象深刻。例如，其Q值检测功能（可理解为“能量传输效率的监测器”）能实时优化谐振电路的工作状态，避免能量浪费；支持CBB和NPO电容（两种高频特性优异的电容类型）的设计则进一步提升了系统的稳定性。更值得一提的是，芯片集成的32K MTP存储器（类似“可反复擦写的笔记本”）支持在线重复升级，这意味着厂商无需更换硬件即可通过软件更新修复问题或新增功能，显著降低了维护成本。

应用场景：小身材大能量

采用QFN32封装（尺寸仅5x5mm，约为一颗绿豆大小）的IP6802，虽体积小巧却可驱动15W功率的无线充电设备。其典型应用场景包括车载无线充电器、桌面充电底座甚至家具嵌入式充电模块。例如，在车载场景中，IP6802的宽电压输入范围和抗干扰能力（得益于ASK解调技术）能有效应对汽车启动时的电压波动。而在家居环境中，其低待机功耗（类似“睡眠模式下的智能手机”）符合绿色能源标准，适合长期插电使用。

行业地位与未来潜力

IP6802的诞生标志着国产无线充电芯片已跻身行业第一梯队。其单芯片解决方案不仅降低了BOM成本（物料清单成本），还缩短了产品开发周期——传统方案可能需要3个月调试，而基于IP6802的设计可压缩至1个月内完成。随着Qi 2.0标准的普及，支持磁功率分布（MPP）技术的迭代版本或将进一步拓展其应用边界，例如为AR/VR设备提供无感充电支持。

从技术参数到实际应用，IP6802展现了无线充电领域的创新密度。它的出现不仅简化了工程师的设计流程，更让终端用户享受到“随放随充”的无缝体验。在万物互联的时代，这类高度集成的芯片方案，正是推动技术普惠化的隐形引擎。
