ip6806芯片的详细参数

在当今无线充电技术快速发展的背景下，英集芯（Injoinic）推出的IP6806芯片凭借其高集成度和稳定性能，成为中低端无线充电市场的热门选择。这款芯片不仅兼容最新的Qi协议标准，还支持多功率输出模式，为智能手机、TWS耳机、智能手表等设备提供了高效的无线充电解决方案。以下将从技术参数、功能特性、市场定位等角度全面解析这款芯片的核心优势。

一、基础架构与兼容性

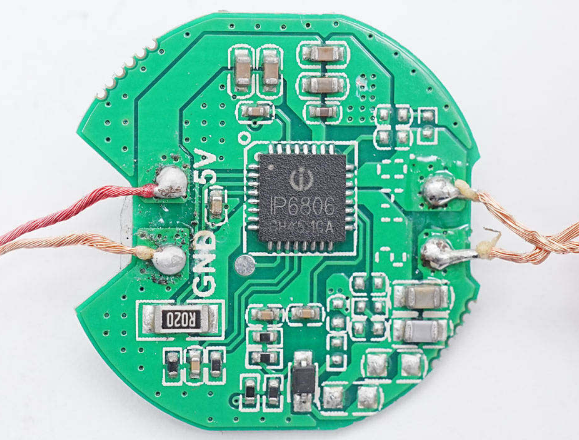

IP6806是一款无线充电发射端控制SoC芯片，采用高度集成的设计，将全桥驱动电路、功率MOS管、ASK解调模块等核心组件整合到单芯片中。这种设计类似于“将多个厨房电器集成到一台多功能料理机”，大幅减少了外部元器件的数量——仅需14颗无源器件和线圈即可搭建完整的无线充电方案。

芯片兼容WPC Qi v1.2.4最新标准，支持A11或A11a线圈，覆盖5W（基础Qi标准）、7.5W（苹果快充）、10W（三星快充）三种功率等级。这种多功率兼容性使其能够适配不同品牌的设备，例如为iPhone提供7.5W中等速率充电，或为三星旗舰机提供10W更快补能。

二、核心性能参数

1. 输入与输出能力

2. IP6806的工作电压范围为4.5V-5.5V，符合USB供电标准，可直接通过常见的5V充电器或移动电源供电。其输出功率通过PID算法动态调节，类似于“智能空调根据室温自动调整风速”，芯片会实时解码接收端发送的数据包，并调整振荡频率以精确控制线圈的输出功率。

3. 效率与发热控制

4. 在典型应用中，IP6806的转换效率最高可达80%以上。这一数值意味着仅20%的能量损耗为热量，优于许多同价位竞品。其发热控制得益于集成MOS管的优化设计，如同“高效引擎减少燃油浪费”，在持续工作时仍能保持稳定。

5. 保护机制

6. 芯片内置多重保护功能，包括过压、过流、过温保护，以及关键的FOD（异物检测）功能。FOD通过监测线圈电流变化识别金属异物，避免钥匙、硬币等物品误放时导致的过热风险。

7.


三、技术亮点解析

1. 全集成设计

2. IP6806在IP6808基础上进一步集成LM321运放及四颗MOS管，显著降低了方案成本和PCB占用空间。对比传统分立式方案，其BOM（物料清单）成本可缩减30%以上，特别适合对价格敏感的消费电子产品。

3. 双路ASK解调技术

4. 芯片内置两路数字解调模块，可同时采集线圈电压和电流信号进行ASK通讯解码。这一设计如同“双通道收音机”，分别从不同维度捕捉信号，提高通信抗干扰能力，确保与接收端的稳定数据交互。

5. 快速响应与兼容性

6. 通过analog ping技术，IP6806能在毫秒级时间内检测到接收设备并建立连接。实际测试中，放置手机的瞬间即可触发充电，用户体验接近“即放即充”的无感操作。

四、应用场景与市场定位

IP6806主要面向中低端无线充电市场，其高性价比特性使其成为充电底座、车载无线充、桌面支架等产品的首选方案。例如，一款售价百元内的无线充电器若采用IP6806，既能满足基础快充需求，又可凭借稳定的性能避免低价产品的“充电时断时续”通病。

在竞品对比中，IP6806以集成度和成本优势脱颖而出。例如，与需要外置MOS管的方案相比，其全集成设计可减少约50%的PCB面积，更适合空间受限的紧凑型设备。

五、总结与展望

IP6806凭借“小而全”的设计哲学，在有限成本内实现了Qi协议的全功能支持。其技术参数虽不追求极致性能，但通过精准的功率调度、完善的保护机制和高集成度，满足了大众市场对无线充电的核心需求。未来，随着Qi协议的持续升级，IP6806的模块化设计或可进一步扩展至15W及以上功率领域，为快充技术普及提供更多可能性。
