NU1680芯片

在当今快速发展的无线充电技术领域，伏达半导体推出的NU1680芯片凭借其小巧体积、高兼容性和低成本优势，成为TWS耳机充电仓等便携设备的理想选择。这款支持QI协议的无线充电接收端芯片，如同一位高效的“电力翻译官”，将磁场能量转化为稳定的电能输出，同时通过极简设计降低厂商的研发门槛。

无线充电的“通用语言”：QI协议兼容性

NU1680的核心竞争力在于其全面兼容QI无线充电标准。这意味着任何符合QI协议的充电底座——从手机无线充电器到车载充电板——都能为搭载该芯片的设备供电。这种兼容性类似于USB接口的“即插即用”特性，用户无需担心设备与充电器的匹配问题。测试数据显示，其5W的接收功率足以满足TWS耳机仓的日常充电需求，充电效率相当于用标准充电线连接电脑USB端口的速度。

化繁为简的硬件设计哲学

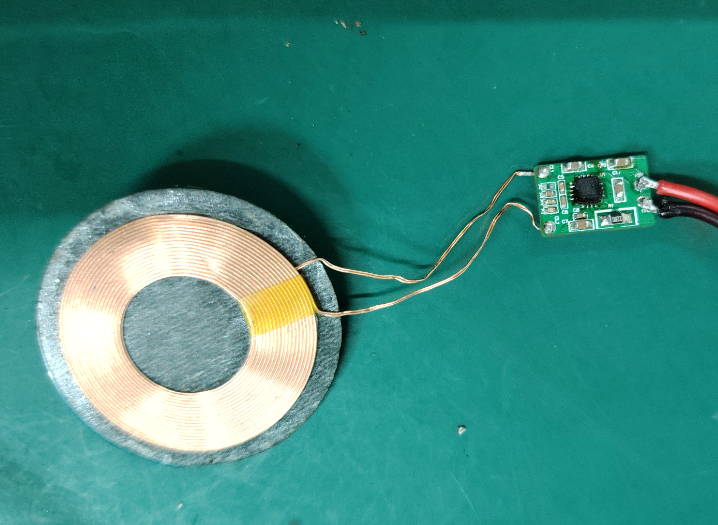

与传统无线充电方案相比，NU1680将电路复杂度压缩到极致：仅需1个线圈、1颗主控芯片和12个外围元器件即可构建完整接收电路。这种设计如同用乐高基础模块搭建复杂结构，不仅节省了30%的PCB空间，还通过去除同步整流桥的自举电容进一步降低成本。对于厂商而言，这种“开箱即用”的解决方案可缩短至少两周的研发周期，特别适合需要快速迭代的消费电子产品。

智能充电管理的协同作战

虽然NU1680本身不具备充电管理功能，但其创新的信号反馈机制展现了出色的系统协作能力。当后端充电芯片检测到电池饱和时，NU1680会向发射端发送特定信号指令，触发充电器停止供电并亮起指示灯。这个过程类似于餐厅的“叫号系统”——电池充满相当于“餐品备妥”，芯片则负责向厨房（发射端）发送停止制作的指令。这种设计既避免了过充风险，又提升了整体能效。

TWS耳机的“无线进化”助推器

在真无线耳机市场，NU1680正推动充电仓从单纯收纳工具向智能化配件转型。通过该芯片实现的无线充电功能，使得耳机仓能像智能手机一样随放随充。据行业分析，这种“全无线”体验可将用户充电频率降低40%，彻底摆脱线材束缚。伏达半导体针对此场景的深度优化，使NU1680在空间受限的耳机仓内仍能保持稳定的3.5-9V输出电压，相当于为微型设备配备了专属的“电力稳压器”。

开发者友好的技术生态

伏达为NU1680提供了完善的开发支持体系，包括详尽的文档说明和可编程输出电压特性。工程师可通过I2C接口灵活调整参数，就像用调色板微调色彩浓度般精准控制电力输出。评估板（EVM）的开源设计允许开发者基于CC BY 3.0协议二次创作，这种“种子式”技术共享策略显著降低了创新门槛。实际案例显示，采用该方案的客户平均可将产品上市时间提前45天。

随着无线充电技术向小型化、智能化发展，NU1680这类高度集成的芯片正在重新定义便携设备的能源获取方式。其价值不仅体现在技术参数上，更在于打破了“无线充电等于高端配件”的固有认知，让更多消费电子产品能够以合理成本拥抱无线化未来。对于追求用户体验与研发效率平衡的品牌而言，这颗不足指甲盖大小的芯片，或许正是开启下一个产品爆点的钥匙。
