无线充电的线圈耦合原理图

随着科技的进步，无线充电技术逐渐进入我们的生活。这项技术不仅让充电过程更加便捷，还减少了携带多条充电线的麻烦。本文将探讨无线充电的线圈耦合原理，并通过详细的插图帮助读者更好地理解这一技术。

#### 一、无线充电技术概述

无线充电技术利用电磁感应原理，通过发射端和接收端的线圈进行能量传输。这种设计避免了物理连接，从而实现了便捷和安全的充电方式。目前，无线充电广泛适用于智能手机、平板电脑以及电动牙刷等设备。

#### 二、无线充电的基本原理与构成

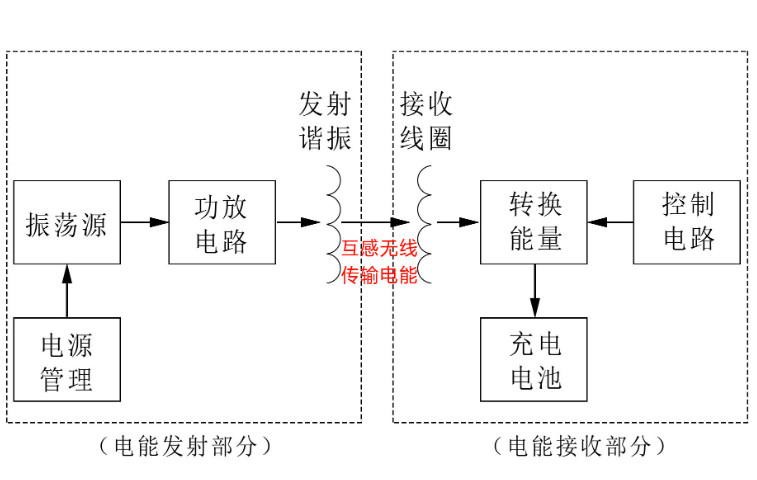

无线充电系统主要由发射端和接收端两部分组成。以下是各部分的详细解析：

1. **发射端**

- **输入电源**：交流电经过整流后变为直流电。如果是使用24V直流电，则直接进入下一环节。

- **功率转换电路**：将直流电转换为高频交流电，通常采用有源晶振产生的2 MHz高频信号，以提高能量传输效率。

- **发射线圈**：由高频交流电产生交变磁场，该磁场能够被接收端的线圈接收到。

2. **接收端**

- **接收线圈**：放置在设备内部，捕捉发射端产生的交变磁场，并产生感应电流。

- **整流电路**：将接收到的交流电转换为直流电，为设备电池供电。

- **充电管理电路**：调节电流和电压，确保设备安全高效地充电。

#### 三、无线充电线圈耦合原理详解

无线充电依靠电磁感应耦合原理进行能量传递，具体步骤如下：

1. **电磁感应**：当发射端的线圈中有高频交流电通过时，会产生一个交变磁场。这个磁场穿过空间到达接收端的线圈。根据法拉第电磁感应定律，变化的磁场在接收线圈中激发出感应电动势，从而产生电流。

2. **能量转换**：发射端的电能通过磁场转化为磁能，然后接收端再将磁能转换回电能，完成能量传输。

3. **滤波与调节**：接收到的交流电经过整流电路处理后变成直流电，再由充电管理电路对电流和电压进行调节，最终为设备提供适合的充电输出。

#### 四、无线充电技术的优势及挑战

无线充电技术带来了许多优势，例如方便、通用和安全，但也面临一些挑战：

1. **优势**

- **便捷性**：无需插拔电线，只需将设备放在充电板上即可开始充电。

- **通用性**：一套无线充电设备可以用于多种设备，如手机、耳机和平板电脑。

- **安全性**：避免了触电风险和防水设计，更加安全可靠。

2. **挑战**

- **效率问题**：当前大多数无线充电器的能量转换效率在70%-80%，相比有线充电稍低。

- **成本问题**：由于技术复杂，无线充电器的成本相对较高。

- **标准化问题**：虽然有一些标准如Qi无线充电标准，但不同设备间的兼容性仍需进一步提高。

总的来说，无线充电技术的线圈耦合原理基于电磁感应，通过发射端和接收端的线圈实现能量的无线传递。尽管存在一些技术和成本上的挑战，但随着科技的发展，这些问题正在逐步得到解决，未来无线充电将会变得更加普及和高效。
