无线充电线圈原理图解

发布时间:2025-01-29编辑:无线充模块浏览:0

## 一、背景介绍

无线充电技术在消费电子、工业仪器、车载设备和医疗植入物等领域应用日益广泛,其核心组件之一是无线充电线圈。通过电磁感应或磁场共振原理,无线充电线圈能够在无需物理连接的情况下实现电能传输,为各种设备提供便捷、安全的充电方式。本文将深入解析无线充电线圈的工作原理与构成。

## 二、无线充电系统的基本构成

### 1. 发射端(TX)

发射端主要包括以下几个部分:

- **电源输入**:交流电经过整流后转换为直流电。

- **功率转换电路**:将直流电转换为高频交流电,通过功率放大后供给发射线圈。

- **发射线圈**:用于产生变化磁场,将能量传递至接收端。

- **控制与反馈电路**:确保系统稳定工作和效率优化。

### 2. 接收端(RX)

接收端的主要组成部分包括:

- **接收线圈**:捕捉来自发射端的变化磁场,通过电磁感应产生电流。

- **整流电路**:将接收到的交流电转换为直流电。

- **充电管理电路**:调节电流电压,确保设备获得稳定、高效的充电输出。

## 三、无线充电的工作原理

### 1. 电磁感应方式

- **初级线圈产生磁场**:发射端的交流电流通过发射线圈,产生交变磁场。

- **磁场感应电动势**:接收端的线圈在该交变磁场中感应出电动势。

- **电流转换**:感应出的电动势在接收端线圈中生成交流电,经整流电路转换为直流电,供设备使用。

```latex

\text{互感} = \frac{\Delta \Phi}{\Delta t}

\text{感应电动势} = -N \frac{\Delta \Phi}{\Delta t}

$$

其中,ΔΦ/Δt表示磁通量的变化率,N表示线圈匝数。

```

### 2. 磁场共振方式

- **频率调整**:发射端和接收端的谐振器调整到相同频率,使二者产生共振。

- **能量转移**:发射端产生的磁场在接收端引起同频共振,实现高效能量传输。磁共振方式可以在较大距离内实现能量传输,适用于电动汽车等大功率设备。

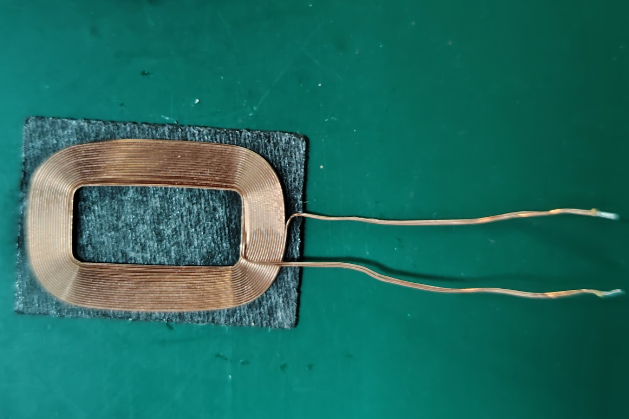

无线充电线圈原理图解

## 四、发射电路模块详解

### 1. 振荡器与滤波器

- **振荡器**:常用CMOS反相器构成的方波振荡器,通过外围RC网络调整振荡频率。典型值为2MHz的高频方波信号。

- **低通滤波器**:采用二阶低通滤波器设计,滤除高频杂波,确保输出稳定的正弦波。

### 2. 谐振与功率放大

- **谐振回路**:由电感和电容组成,提高电能传输效率。例如,典型值47uH的电感和140pF的电容。

- **功率放大器**:使用如13003的三极管对信号进行放大,提升传输功率。

## 五、接收电路模块详解

### 1. 接收线圈与滤波

- **接收线圈**:通常与电容组成并联谐振回路,匹配发射频率以提高效率。直径7cm、线径0.5mm为常见参数。

- **滤波电路**:保证输出稳定的直流电。

### 2. 整流与调节电路

- **整流电路**:包含全波整流器,将接收到的交流转化为直流。

- **充电管理IC**:如LD1117稳压器,负责调节电流电压,提供安全高效的充电。

## 六、常见设计方案及其分析

### 1. Qi标准方案

由无线充电联盟制定的兼容性标准,涵盖电磁感应式无线电能传输,特点是高兼容性和安全性强,广泛应用于苹果、三星、华为等品牌。

### 2. PMA标准方案

由Power Matters Alliance制定,侧重于电磁兼容和一致性测试,适用广泛的设备类型,但应用较少。

### 3. A4WP标准方案

基于磁共振原理,适合长距离和大功率设备隔空传输,如电动汽车。

### 4. 自由市场方案

包括各类兼容以上标准的第三方方案,成本较低但在稳定性和效率上有所欠缺。

## 七、无线充电的优点与挑战

### 优点

- **便捷性**:无需插拔电线,减少磨损和老化。

- **通用性**:多种设备共用一个充电器,简化生活。

- **安全性**:避免触电风险,防水防尘设计。

### 挑战

- **效率问题**:当前大多数无线充电器的转换效率在70%-80%,有待提高。

- **成本问题**:相比有线充电,无线充电器成本较高。

- **标准化问题**:虽然有Qi等标准,但仍存在兼容问题。

## 八、结论与展望

随着科技的进步,无线充电技术将继续完善和普及。其便捷性和通用性使其广泛应用于智能手机、平板电脑、电动汽车等领域。未来,随着技术的不断进步和标准的进一步统一,无线充电必将成为更多电子设备的标配,为用户带来更加便利的使用体验。
