自制无线充电接收线圈

无线充电技术如今已融入日常生活，从智能手机到智能穿戴设备，其背后的核心组件——接收线圈功不可没。对于电子爱好者而言，自制一个高效的无线充电接收线圈不仅能满足好奇心，还能深入理解电磁感应原理的实践应用。以下是详细的制作指南与技术解析：

材料准备与选型逻辑

制作的基础始于选材。根据行业标准和实践经验，推荐使用漆包铜线作为导体材料，常用线径范围在0.1mm至0.5mm之间（对应AWG 32~24规格）。例如，若目标功率为5W，则优先选择0.3mm线径；若需支持10W及以上快充场景，建议升级至0.4mm线径以降低电阻损耗。此外，磁芯材料的引入至关重要——铁氧体磁片能有效屏蔽杂散磁场并提升能量传输效率，可通过拆解旧手机无线充电器获取这类低成本替代方案。这种设计如同为电流搭建“高速公路”，减少漏磁带来的能量损失。

绕制工艺：精度决定性能上限

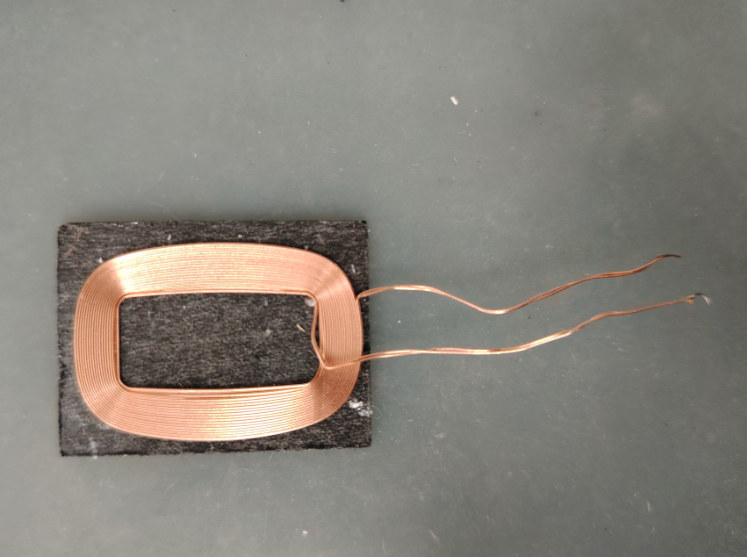

进入核心环节时，平整度成为关键指标。操作者需在塑料片或PCB板上手工紧密排列线圈，典型圈数控制在15-30匝区间（如直径约40mm的塑料圆环上绕制20-30圈）。每增加一圈虽能提高感应电压，但也伴随内阻上升的风险，此时采用双线圈并联结构可平衡电压与效率的矛盾。想象一下，这类似于编织渔网的过程：线条越密且排列越整齐，捕获能量的能力就越强。引出线处理同样重要，需彻底刮除两端漆层并镀锡焊接，确保与接收电路形成稳定导电通路。

电路整合：从交流到直流的蜕变

完成基础架构后，整流滤波模块承担着将高频交流电转换为可用直流电的任务。通过搭建桥式整流电路（由四个二极管构成），可实现电流方向的统一调控。具体接法为：线圈端A连接第一个二极管正极输出正极，线圈端B接入第二个二极管正向路径，公共负极则汇总其余两路信号。这一过程恰似水电站的水轮机带动发电机发电后，再经变压器调整电压等级的原理，最终输出符合设备需求的稳定电流。

工艺对比与优化策略

值得注意的是，除传统手工绕制外，还存在基于双面柔性电路板的蚀刻工艺。该方法虽能实现更高精度的图案化布局，但因涉及黑孔加工、电镀等复杂工序，导致生产效率低下且成本高昂。相比之下，手工绕制凭借工具简单、调整灵活的优势，更适合个人DIY场景。就像手工裁缝与机器裁剪的区别——前者虽耗时却能按需定制细节，后者则擅长大规模标准化生产。

参数调校与场景适配

实际应用中，线圈间距控制在2-3mm内最为理想。过远的距离会显著削弱磁耦合强度，如同两块磁铁间隔过大时吸引力骤减；过近又可能引发涡流发热问题。对于追求极致效率的用户，可通过实验确定最佳圈数与线径组合：类比天线调试过程，逐步微调直至系统谐振频率匹配发射端标准。此外，并联多个相同参数的线圈能有效提升整体功率承载能力，类似于多杯并排接水时的总流量增加效应。

通过上述步骤的精密实施，即便是初学者也能构建出具备实用价值的无线充电接收装置。这项技术既展现了电磁场理论的具象化应用，也为电子设备能源供给方式的创新提供了实践平台。从实验室到桌面应用，每一次成功的充能过程都是对麦克斯韦方程组的现实诠释。
