无线充电发射模块制作

发布时间：2025-01-10编辑：无线充模块

在现代科技高速发展的背景下，无线充电技术得到了广泛的应用。本文将详细介绍一种无线充电发射模块的制作过程，涵盖其工作原理、所需材料以及具体的操作步骤。

### 一、无线充电的基本原理

无线充电主要利用电磁感应原理，通过发射端和接收端的线圈进行能量传递。当交流电流通过发射端的线圈时，会产生一个磁场；当接收端的线圈靠近该磁场时，就会感应出电流，从而实现电能的无线传输。

### 二、材料准备

制作无线充电发射模块所需的核心部件相对简单，主要包括：

1. **漆包线**：用于绕制发射和接收线圈。
2. **电阻**：470欧姆。
3. **二极管**：IN4001。
4. **发光二极管（LED）**：用于指示工作状态。
5. **三极管**：如1300系列。
6. **电池**：供电使用。

7. **其他元件**：包括磁环、电感等。

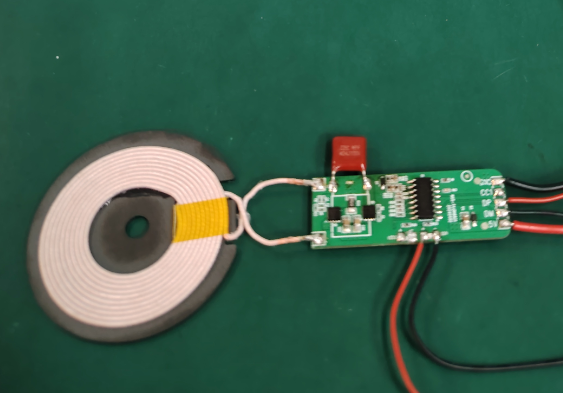

无线充电发射模块制作

### 三、绕制线圈

1. **发射线圈的绕制**：
- 使用0.80mm的漆包线，围绕一个直径为6.5cm的圆柱形骨架紧密绕制20圈。
- 确保绕制均匀，不要交叉或重叠，以避免影响效能。

2. **接收线圈的绕制**：
- 同样使用0.80mm的漆包线，绕制相同规格的线圈。
- 注意保持一致性，以保证发射和接收线圈之间的高效能量传递。

### 四、电路连接

按照如下步骤进行电路连接：

1. **连接振荡信号发生器**：
- 使用NE555芯片构建一个振荡频率约为510KHz的信号发生器电路。此电路负责生成高频交流信号，驱动发射线圈产生磁场。

2. **谐振功率放大器**：
- 使用大功率三极管如IRF840，搭建谐振功率放大器。这个放大器会将NE555产生的信号加强，以增大发射线圈的磁场强度。

3. **整流与滤波电路**：
- 在接收端，通过全波整流桥（如1N4148二极管）将感应得到的交流电转化为直流电。
- 添加电容进行滤波，确保输出稳定的直流电压供设备充电使用。

### 五、组装与调试

1. **电路焊接**：
- 将所有元件按照设计图紧密排列，并进行焊接。确保所有连接点牢固可靠，避免短路或接触不良。

2. **测试与调整**：
- 上电测试前，先检查所有焊点和连接是否正确无误。
- 通过调节可变电阻器或电容，优化系统的工作频率，确保发射和接收线圈达到**佳的谐振状态。

无线充电发射模块的制作不仅需要理论知识的支持，更重要的是实践操作的细致与耐心。通过上述步骤，可以制作出一个简单的无线充电发射模块。虽然这个模块的功能相对基础，但它为进一步研究和开发更高效的无线充电系统打下了良好的基础。
