ip6826芯片的cc下拉电阻怎么测量

做硬件维修和电路调试的朋友应该都有过类似经历：明明Type-C接口外观完好，却总出现识别慢、充电功率上不去、数据传输断连的问题，翻来覆去查了半天，最后发现是IP6826芯片的CC下拉电阻出了问题。作为USB-C接口协议控制的核心元件，CC下拉电阻的阻值偏差哪怕只有几千欧，都可能直接导致整个接口功能异常。但很多人测量时总觉得数值跳变不准、测完还是找不到问题，本质上是没搞对测量逻辑，也没避开常见的干扰和误区。

测量前的准备：工具选不对，努力全白费

很多人一上来直接拿万用表怼着引脚测，测出来的数值忽大忽小，就觉得是电阻坏了，其实八成是工具和前置操作没做到位。

首先要选合适的测量工具，普通手持万用表虽然方便，但精度大多只有±1%，测量IP6826的CC下拉电阻（标准值通常为5.1kΩ±5%）时，误差很容易超过允许范围，最好用精度在0.5%及以上的数字万用表，有条件的可以选四位半精度的型号，读数更稳定。如果需要在线测量判断故障，建议搭配带低电阻测量模式的万用表，能有效减少线路压降带来的误差。

其次是电路安全操作必须做足。测量前一定要彻底断开设备的所有电源，包括外接适配器和内置电池，避免电路带电导致万用表烧表，同时防止芯片引脚出现过流损坏。很多人习惯带电测电阻，觉得省时间，但IP6826是耐压敏感型芯片，带电测量时的瞬时电流很容易击穿内部的CC通道保护管，到时候没查出问题反而添了新故障，得不偿失。

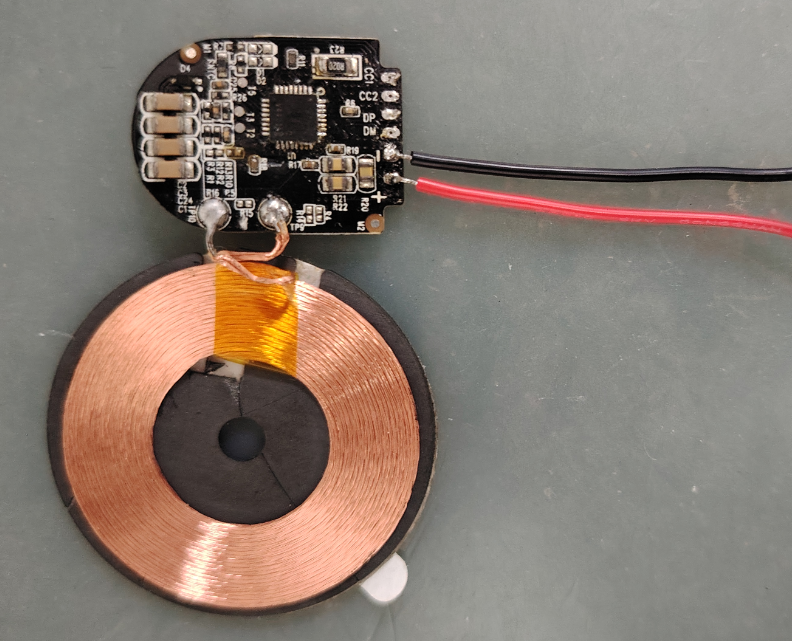

最后要提前做好引脚识别。IP6826芯片的CC1和CC2引脚通常分布在芯片靠近Type-C接口的一侧，两个引脚相邻，旁边一般会有标注“CC1”“CC2”的丝印，测量前先对照 datasheet 确认引脚位置，别错把旁边的上拉电阻、滤波电容引脚当成CC下拉电阻，测了半天都是无效数据。

实操测量全流程：三步走，数值准不跳变

准备工作做完就可以进入实际测量环节，很多人测量数值不准，问题都出在测量步骤不规范，要么没排除并联电路的影响，要么测量手法不对。

第一步先做离线初测。如果已经把IP6826芯片从主板上拆下来了，直接把万用表打到电阻档20kΩ量程，红黑表笔分别接CC引脚和芯片的接地引脚，此时读取的数值就是下拉电阻的实际阻值。这里要注意保持表笔和引脚接触稳定，别晃动表笔，等读数稳定3秒以上再记录，正常情况下数值应该在4.8kΩ到5.4kΩ之间，如果超出这个范围，基本可以确定电阻本身损坏。

第二步是在线测量的干扰排除。大部分时候我们不需要拆芯片，直接在主板上测量就行，但此时CC引脚往往和其他外围电路并联，直接测出来的数值会偏小，这时候需要做两个操作：一是把和CC引脚相连的Type-C接口母座拔下来，避免母座内部的ESD保护元件分流；二是断开芯片的VCC供电引脚，防止芯片内部其他通路对测量结果造成影响。做完这两步再测量，数值误差通常能控制在5%以内，和离线测量结果基本一致。

第三步是阻值计算验证。如果测出来的数值刚好在临界值，没法直接判断好坏，可以用分压法做二次验证。找一个已知精度的10kΩ上拉电阻，一端接3.3V电源，另一端接CC引脚，然后测量CC引脚的实际电压，根据分压公式计算下拉电阻的阻值：R下拉 = （Vcc / V测 - 1）* R上拉。这种方法测出的阻值比直接测电阻更准确，尤其是对阻值漂移不大的老化电阻，用分压法很容易就能发现问题。

避坑指南：这些常见误区，90%的人都踩过

测量CC下拉电阻看起来简单，但实际操作里有很多容易被忽略的误区，稍不注意就会导致误判，走很多弯路。

第一个误区是忽略环境干扰。很多人在维修台测量时，旁边放着正在工作的热风枪、电源适配器，这些设备的电磁干扰会导致万用表读数跳变，尤其是高灵敏度的四位半万用表，受干扰后数值甚至会跳变几百欧。测量前最好把周围的大功率电子设备关掉，测量时手不要碰到表笔的金属部分，避免人体电阻并联到测量回路里影响结果。

第二个误区是把通路正常当成电阻正常。很多人测完发现CC引脚到地是通的，就觉得下拉电阻没问题，实际上如果电阻出现了开路故障，旁边的ESD保护二极管也会形成通路，此时万用表测出来的是二极管的正向导通电阻，数值通常在几千欧左右，和正常下拉电阻的阻值很像，很容易误判。遇到这种情况可以把表笔反过来测一次，如果两次测量数值差异很大，就说明测到的是二极管而不是下拉电阻，需要进一步排查。

第三个误区是只测阻值不看稳定性。有些下拉电阻因为受潮或者老化，静态测量时阻值正常，但通电后温度升高就会出现阻值漂移。这时候可以把主板通电10分钟，然后在带电状态下用电压法测量CC引脚的分压，计算此时的电阻值，如果和离线测量数值差异超过10%，说明电阻已经出现了温漂故障，必须直接更换，不然就算暂时能用，用不了多久还会出问题。

其实IP6826芯片的CC下拉电阻测量并没有那么复杂，核心就是做好前置准备、规范测量步骤、避开常见误区。很多时候我们觉得测量不准、找不到问题，不是元件太复杂，而是操作的时候忽略了细节。下次再遇到Type-C接口异常，不妨按照这个流程测一遍CC下拉电阻，说不定几分钟就能找到困扰你很久的故障根源。你在测量电阻的时候还遇到过哪些奇葩的干扰问题？欢迎在评论区留言分享，大家一起交流避坑经验。
