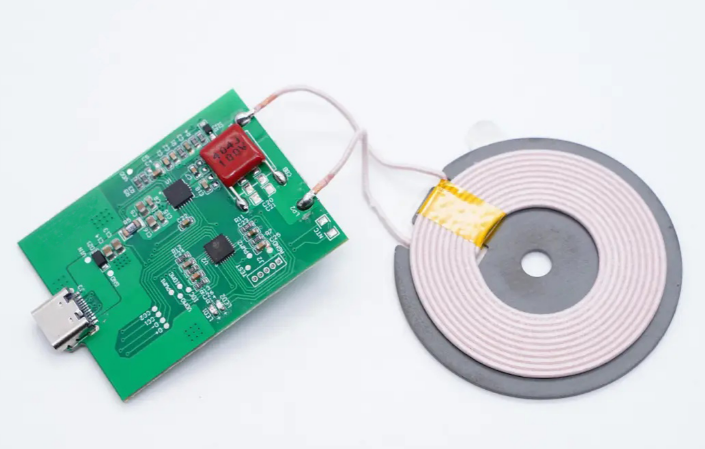

15w无线充电器芯片封装QFN24

你有没有发现，明明都是“15W无线充”，有的磁吸充电宝充得稳、温升低、贴上去就不断充；有的却像情绪化一样——时快时慢，甚至一热就降功率、动不动就断充。

很多人把锅甩给线圈、外壳、散热片，或者干脆归因“电池不行”。但在拆解报告里反复出现的一个细节，常常更决定体验：主控芯片怎么选、封装怎么选，尤其是那些被做进紧凑空间里的QFN24方案。

今天就只围绕一个问题聊透：做15W无线充电器（尤其磁吸移动电源）时，为什么一些厂商会更偏向QFN24封装的主控/MCU方案？它到底赢在哪里？

一、选型不是“参数对参数”，而是“系统对系统”

无线充电的“15W”看起来像一个简单指标，但真正落到产品里，它是一套系统能力的综合：控制、驱动、保护、调试、量产一致性，缺一环都可能把体验拉垮。

从已有拆解案例里能看到，磁吸无线充移动电源常见的控制路径大致分两类：

• 用通用MCU做无线充电控制

例如芯海科技CSU38M20（带12bit ADC的8位RISC MCU，内置8K×16位MTP程序存储器，QFN-24封装，可用于无线充电控制），出现在移速10000mAh磁吸无线充移动电源等拆解中。

还有中微半导体CMS8S6990（增强型1T 8051，内置模拟比较器、运放和6通道PWM输出，用于无线充电控制，QFN24封装），出现在努比亚10W磁吸无线充移动电源等拆解中。

• 用高集成无线充发射SoC/主控一体化方案

例如易冲半导体QP5601（兼容WPC1.2.4，内部集成ARM内核，34KB MTP、32KB ROM、6KB SRAM，支持I2C接口；支持QC/PD及华为SCP、三星AFC取电；内置三对半桥驱动器，对应同步升压控制和无线充电控制；支持过压、过流、过热保护，QFN48封装），在OPPO磁吸移动电源5000mAh、台电10000mAh磁吸无线快充移动电源等拆解中出现。

以及易冲EC8014A（符合Qi标准的高集成SoC无线充电发送器IC，功率高达15W，集成功率控制器、微控制器、稳压器、FOD、全桥驱动器及片上电压电流检测）。

还有睿赫CCX1033（符合WPC Qi 1.3，支持4.5-20V供电，支持5/7.5/10/15/20W输出，10W输出效率可达85%，支持PD3.0/QC3.0取电，内部集成供电电路与全桥MOS管，一颗芯片即可组成完整无线充电器应用），以及睿赫CCX1030（符合WPC Qi 1.2.4，支持4.25-21V供电，支持5/7.5/10/15W输出，内置高压降压转换器，无需外置LDO供电，集成USB-C快充接口取电相关能力）。

你会发现一个现实：同样是“无线充电控制”，有的方案偏“MCU+外部功率链路”，有的偏“一颗SoC包圆”。而QFN24经常出现在前者：它像一个更轻、更灵活的“控制中枢”。

二、为什么QFN24会成为厂商的“平衡点”

把封装当成外观是误解。封装往往意味着：板级面积怎么占、走线怎么布、热怎么扩、量产怎么焊、成本怎么控。

QFN24之所以频繁出现在无线充电控制类器件上，本质是一种“够用且好用”的平衡：

1）空间和布局：更适合紧凑型磁吸移动电源

磁吸充电宝的结构很苛刻：线圈、磁环、屏蔽、PCB、电芯、外壳都在挤同一块空间。控制芯片如果封装太大，元件堆叠和走线压力就上来。QFN24脚数不夸张，布局能更紧凑，更容易把关键回路做短，给线圈驱动、采样、保护留出更干净的走线环境。

2）脚位数量：恰好覆盖“控制所需”，不为复杂买单

以拆解中出现的两颗QFN24 MCU为例：

• CSU38M20强调12bit ADC、MTP程序存储器，适合做电压电流采样、状态判断、控制策略落地。

• CMS8S6990则把模拟比较器、运放、PWM等资源放进来，天然贴近“控制+模拟前端+驱动调制”的需求。

这类芯片最关键的不是“堆参数”，而是：能把无线充发射端控制中经常需要的采样、比较、PWM调制等能力，以相对精炼的脚数和资源给到工程师。

3）制造与量产：更容易把良率、成本、交付做稳

对大多数消费电子项目来说，供应链真正害怕的不是“做不出来”，而是“批次不一致”。脚数少一点、封装成熟一点，往往意味着焊接与检测链路更可控。对磁吸移动电源这种出货量敏感的品类，稳定压倒一切。

三、从“无线充电主控核心”看：QFN24适合承载哪些关键任务

无线充电发射端想稳定输出，主控至少要做三件事：

• 看得见：采样与状态判断

温度、电压、电流、功率状态、异常状态……这些都离不开ADC、比较器等模块。CSU38M20的12bit ADC、CMS8S6990的模拟比较器和运放，都是在告诉你：它们的定位就是“把系统状态测清楚”。

• 算得准：控制策略与动态调节

无线充不是“给就完了”，要根据状态做调节。主控承担的往往是控制闭环的一部分：什么时候提升输出、什么时候限制温升、什么时候触发保护、什么时候恢复。MCU路线的价值在于：可调，可改，可迭代。

• 打得动：PWM与驱动协同

CMS8S6990提到6通道PWM输出，这在无线充控制里非常关键：PWM是把策略落到波形和功率调制的抓手。真正的“稳”，不是写在宣传里，是写在波形里。

如果你是芯片厂商或方案商，你会明白：当你的产品定位是“无线充电控制”而非“全家桶SoC”，QFN24这种承载方式就很自然——把关键的采样、比较、PWM、程序存储做扎实，让外围功率链路去承担更大的功率压力。

四、对比高集成SoC：QFN24方案的“选型优势”到底是什么

高集成SoC当然强。比如QP5601把ARM内核、存储、I2C、协议兼容、取电快充支持、半桥驱动、升降压控制与保护都塞进一颗QFN48里；EC8014A把FOD、全桥驱动和片上检测集成进去；睿赫CCX1033甚至强调“一颗芯片即可组成完整的无线充电器应用”。

那为什么仍有人选QFN24控制类芯片？优势不在“更强”，而在“更灵活、更可控”：

• 成本结构更可拆解：你为你需要的部分付费

高集成意味着你买到了一整套能力，也意味着你在某些环节为“用不上”的能力买单。MCU+外围链路更像搭积木，适合做差异化、做多SKU、做不同电芯与结构版本的快速适配。

• 设计可塑性更高：适配不同线圈、磁路与机身结构

磁吸产品的差异不止在容量：线圈尺寸、磁路、屏蔽、外壳材料都会影响耦合与发热。MCU路线更像“算法与控制的载体”，更利于做针对性调校。

• 供应链风险可分散：一颗芯片缺货不至于全线停摆

全家桶SoC很香，但一旦供货波动，替代难度更大。控制与功率链路拆开，理论上更容易做B方案与备选料评估。

五、回到15W：厂商到底在追求什么“赢面”

15W无线充在消费端的意义，不只是“更快”，更是“体验不崩”。尤其磁吸场景，用户拿起、放下、错位、震动、边充边用太频繁，系统必须能扛住各种非理想工况。

所以你看到的选型逻辑，往往是这样一条线：

• 如果目标是“一颗芯片做完整发射端”、快速落地、减少外围：会更偏向高集成SoC路线（如QP5601、EC8014A、CCX1033/CCX1030这类强调标准兼容、驱动集成、宽压输入、快充取电的方案）。

• 如果目标是“控制更灵活、结构更适配、成本更可控”，并且愿意用外围电路去完成更强的功率链路：QFN24的MCU/控制类芯片就容易成为那根“最合适的梁”。

这不是谁淘汰谁，而是产品定位不同。

真正会选型的人，看的不是“芯片有多热闹”，而是：这颗芯片能不能把你的结构、供应链、调试周期、量产一致性一起兜住。QFN24之所以常被厂商青睐，恰恰因为它低调——不抢戏，但能把关键控制做稳，把工程落地做实。

如果你正在做15W无线充电器、磁吸移动电源，或者你正在评估主控芯片路线，你更倾向“全家桶SoC一颗搞定”，还是“QFN24控制中枢+外围链路灵活搭建”？欢迎把你的产品形态（充电宝/桌面板/车载）、目标成本区间和输入取电方式说一下，我们可以把选型思路进一步拆得更细。
