无线充电线圈多少圈

你是否曾留意过，不同无线充电器的线圈圈数为何各不相同？当手指轻触屏幕等待充电提示，背后隐藏的并非简单的“线多力量大”，而是一场关于圈数、功率与效率的微妙博弈。从手机到车载，再到电动汽车（EV）的地面式无线充电，每一种应用都在圈数的抉择中找到平衡。今天，不妨跟随这篇指南，拨开数字与参数的迷雾，找到最适合你的线圈圈数方案。

为什么圈数如此关键

线圈圈数直接决定了感应线圈的电感量、耦合系数与谐振特性。圈数越多，电感值越高，但同时线材电阻也会增加，带来额外的发热与损耗；圈数过少，则可能无法形成足够的磁场覆盖，导致传输距离受限、效率偏低。正是这一对“电感与电阻”的博弈，将最优圈数锁定在一个既能维持高Q值，又能避免过度发热的区间。理解这层物理本质，才能在不同场景下做出高效而可靠的设计抉择。

场景一：手机无线充电（6–8圈最常见）

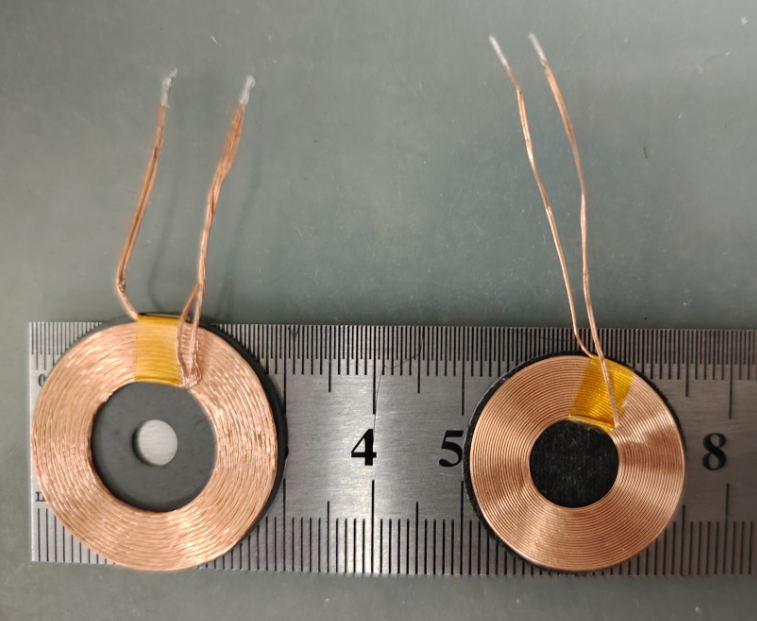

主流手机无线充电器通常选用6到8圈寛幅螺旋线圈，配合0.4–0.6毫米的Litz线缆或铜箔PCB工艺。

• 电感范围：8–12微亨；

• 功率匹配：10W、15W快充协议下，能保证高达70%以上的传输效率；

• 摆放容错：中等圈数可兼顾位置偏移1–2厘米的自由度，满足日常“随手一放”的需求。

例如，某品牌15W无线充电板采用7圈设计，不仅在满血输出时发热温升控制在35℃左右，也能在轻微错位下维持10W以上的稳定功率。

场景二：智能穿戴设备（2–4圈更精致）

智能手表、TWS耳机等小体量设备，更青睐于2到4圈的微型线圈设计。

• 特点：线径0.2–0.3毫米，紧凑排布；

• 电感水平：1–4微亨，匹配1–3W功率；

• 优势：高密度磁场集中，能耗损失更低，发热控制更佳；

在这个极度考验体积与美感的领域，线圈圈数少、线径细，既能嵌入狭小空间，又可实现对准后快速满血补能。

场景三：车载无线充电（8–12圈兼顾空间与屏蔽）

汽车中控台下的无线充电模组，往往要面对金属结构屏蔽与散热空间受限的双重挑战。

• 圈数分布：8–10圈宽频线圈，或10–12圈多层叠绕线圈；

• 设计考量：在车载12V/24V电源下维持稳定5–15W输出，需要额外嵌入电磁屏蔽层与散热片；

• 实践效果：10圈设计可在颠簸环境中保持±2厘米位置补偿，同时将电磁辐射和温升控制在车规标准内。

场景四：电动汽车（EV）无线充电（30圈以上的深度耦合）

EV无线充电系统则迈向了“高功率、大距离”领域：

• 圈数通常在30–60圈不等，线径可达1.0–2.5毫米；

• 工作频率：85kHz±5kHz，要求线圈电感达到0.5–1毫亨；

• 功率等级：3.3kW、7.7kW、11kW，甚至更高的15kW、22kW无线充电；

在这些高压大电流环境下，多圈设计配合Litz线束可有效抑制寄生电容和涡流损耗，实现5–10厘米车底板与地面盘的高效耦合。

圈数与发热、效率的平衡艺术

无论是家用还是车用，圈数越多，导线长度越长，线圈电阻也随之上升，带来额外的I²R损耗。一味追求高电感，用成千上万的圈数堆砌，只会让线圈温度飙升、效率倒退。合理的做法是：围绕目标功率、对位容错与空间体积，先预估所需电感值，再通过经验公式或仿真模型锁定圈数区间，最后结合Litz线或多层PCB工艺，优化绕制方式，平衡整体Q值与热耗。

家用与车载的圈数差异

• 家用无线充电器常见6–8圈设计，注重成本与一机多用的兼容性；

• 车载无线充电因受金属干扰和颠簸影响，往往增至8–12圈，并辅以EMI屏蔽；

• 若要在家中、办公室与车内三场景通吃，选择8–10圈的中等圈数，可在功率和容错之间取得更好的折中。

无线充电线圈圈数选型全流程

1. 明确目标：确定功率档位（W级别）、对位容差（cm级别）与设备类型；

2. 预估电感：结合工作频率、谐振电容计算目标电感值；

3. 锁定圈数：参考典型经验值（手机6–8圈、车载8–12圈、EV30–60圈）；

4. 确定线径与材质：Litz线或铜箔PCB，多层或单层，根据散热和成本平衡；

5. 样机测试：验证谐振频率、效率曲线与温升数据；

6. 校准优化：调整圈数±1圈，或改变叠层方式，直至效率、温升和EMI合规。

下一步，当你在设计或选购无线充电设备时，请先问自己三个问题：我需要为哪种设备充电？对对齐自由度有多高要求？最大可接受的温升是多少？理解圈数背后的那一串绕线，不只是参数堆砌，更是一份对性能、成本与用户体验的深度思考。掌握了这份“圈数指南”，才能让每一次无线充电，都更快、更稳、也更贴心。
